GN 147

Buisklemverbindingen

EG_GN_147
GN 147-S 1

GN 147

Buisklemverbindingen

Bekijk volledig
__logo__profile__ __logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

Kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

Natural, mat gestraald BL

Cilinderkopschroeven DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

2Informatie

De klemboringen van buisklemverbindingen GN 147 zijn niet machinaal bewerkt en ontworpen voor constructiebuizen GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

De vierkante ontwerpen zijn ook geschikt voor gebruik in profielsystemen.

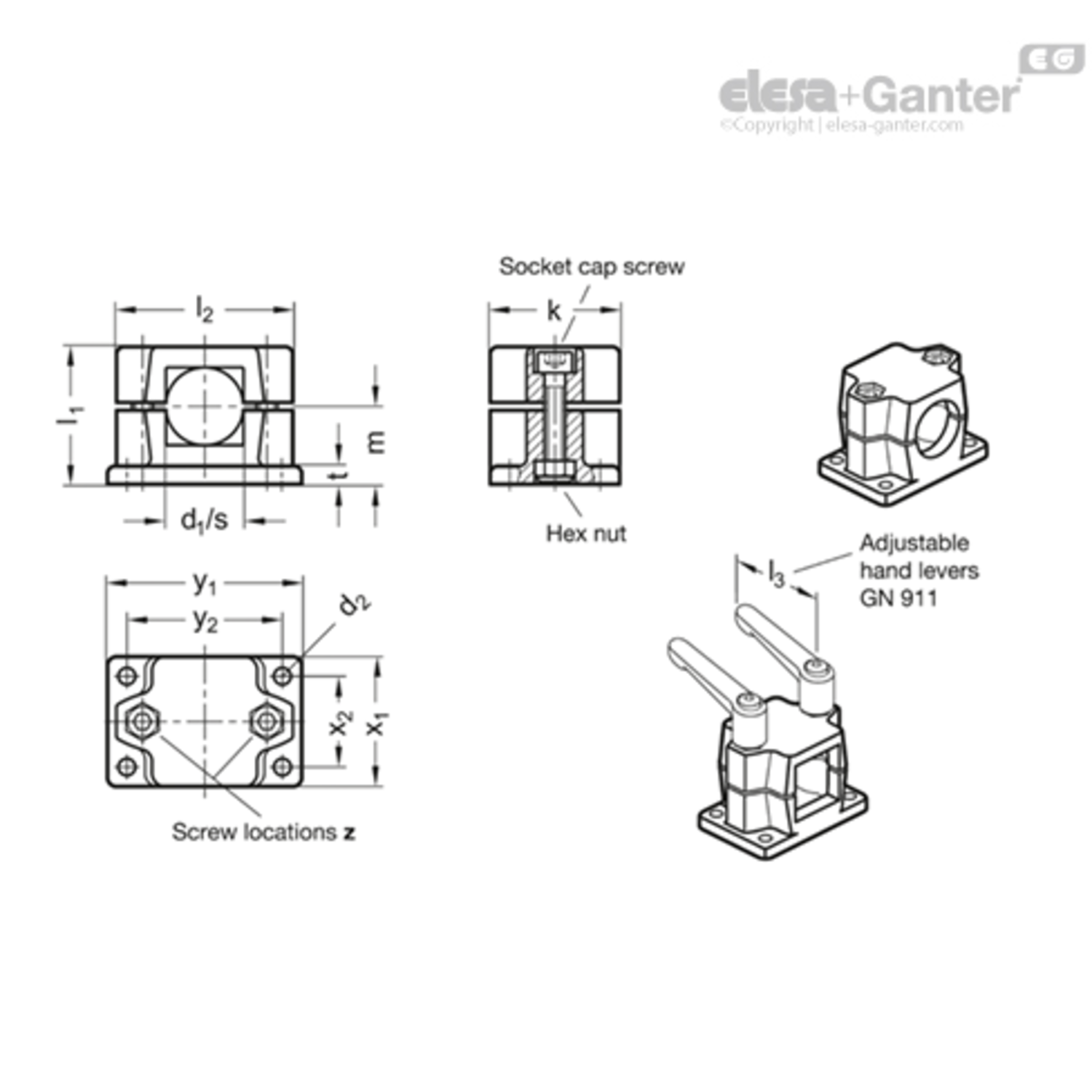

Op de schroeflocatie z vermindert de cilinderkopschroef de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handgrepen GN 911
4Technische informatie

Uitvoering

GN 147-B

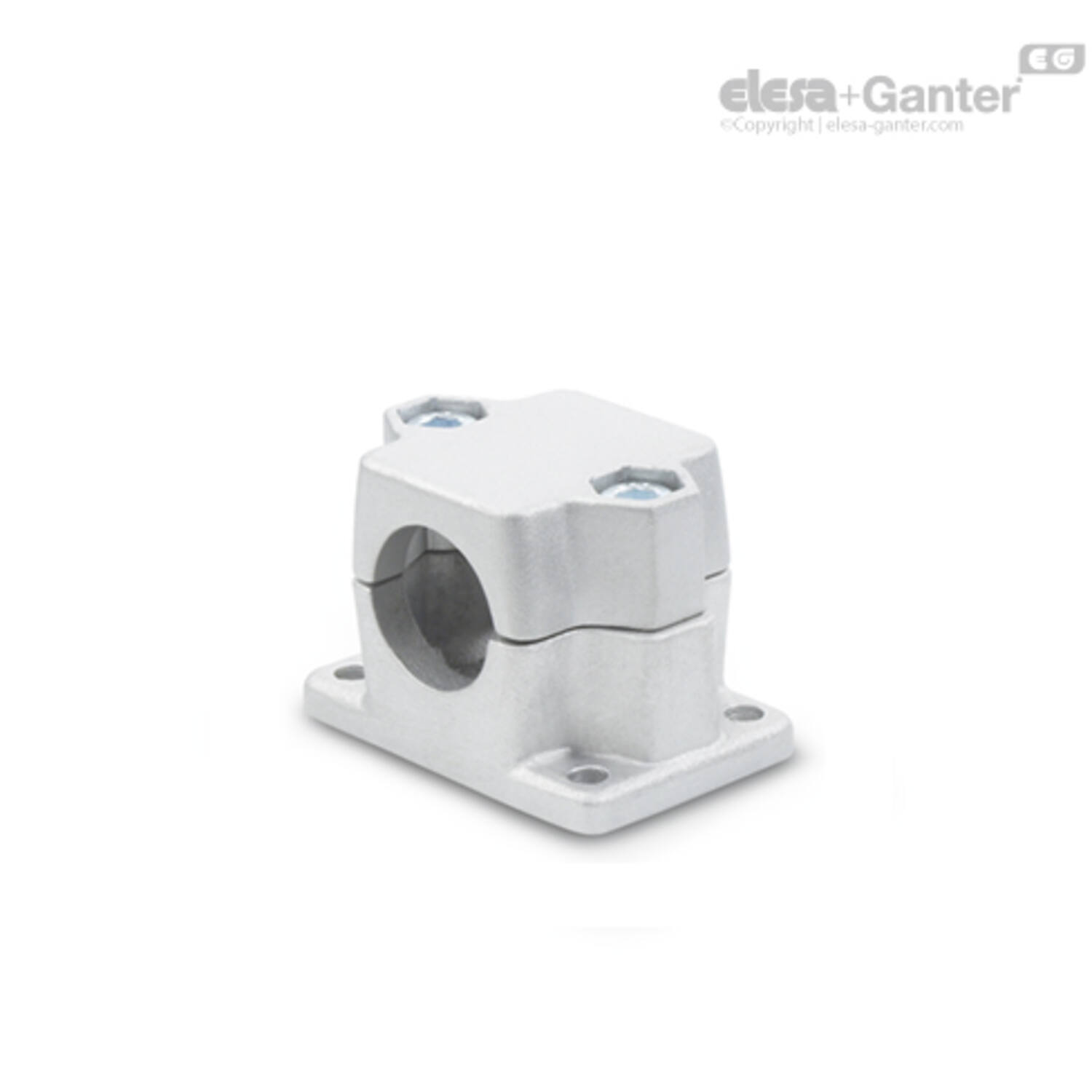

GN 147-B Buisklemverbinding, aluminium, rond gat, 4 montagegaten, RVS DIN 912 klemschroeven en DIN 985 zeskantmoeren
GN 147-S
GN 147-S Buisklemverbinding, aluminium, vierkant gat, 4 montagegaten, RVS DIN 912 klemschroeven en DIN 985 zeskantmoeren

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

d2

l1

x1

x2

k

D1

Gewicht (g)

s

y1

d1

t

d3

y2

m

l2
Filter
103102210 GN 147-V20-2-BL
€ 34,31
6.5 53 50 35 50 N.v.t. 242 V 20 75 N.v.t. 7 M 8 60 30 68
103102215 GN 147-V20-2-SW
€ 34,82
6.5 53 50 35 50 N.v.t. 242 V 20 75 N.v.t. 7 M 8 60 30 68
103102220 GN 147-V25-2-BL
€ 34,45
6.5 53 50 35 50 N.v.t. 230 V 25 75 N.v.t. 7 M 8 60 30 68
103102225 GN 147-V25-2-SW
€ 34,82
6.5 53 50 35 50 N.v.t. 230 V 25 75 N.v.t. 7 M 8 60 30 68
103102235 GN 147-V30-2-BL
€ 34,45
6.5 53 50 35 50 N.v.t. 221 V 30 75 N.v.t. 7 M 8 60 30 68
103102240 GN 147-V30-2-SW
€ 34,62
6.5 53 50 35 50 N.v.t. 221 V 30 75 N.v.t. 7 M 8 60 30 68
103102245 GN 147-V40-2-BL
€ 43,29
11 81.5 76 50 76 N.v.t. 643 V 40 115 N.v.t. 14 M 10 90 46.5 98
103102250 GN 147-V40-2-SW
€ 43,53
11 81.5 76 50 76 N.v.t. 643 V 40 115 N.v.t. 14 M 10 90 46.5 98
103102255 GN 147-V45-2-BL
€ 43,29
11 81.5 76 50 76 N.v.t. 625 V 45 115 N.v.t. 14 M 10 90 46.5 98
103102260 GN 147-V45-2-SW
€ 42,58
11 81.5 76 50 76 N.v.t. 625 V 45 115 N.v.t. 14 M 10 90 46.5 98
103102265 GN 147-V50-2-BL
€ 43,29
11 81.5 76 50 76 N.v.t. 610 V 50 115 N.v.t. 14 M 10 90 46.5 98
103102270 GN 147-V50-2-SW
€ 43,53
11 81.5 76 50 76 N.v.t. 610 V 50 115 N.v.t. 14 M 10 90 46.5 98
