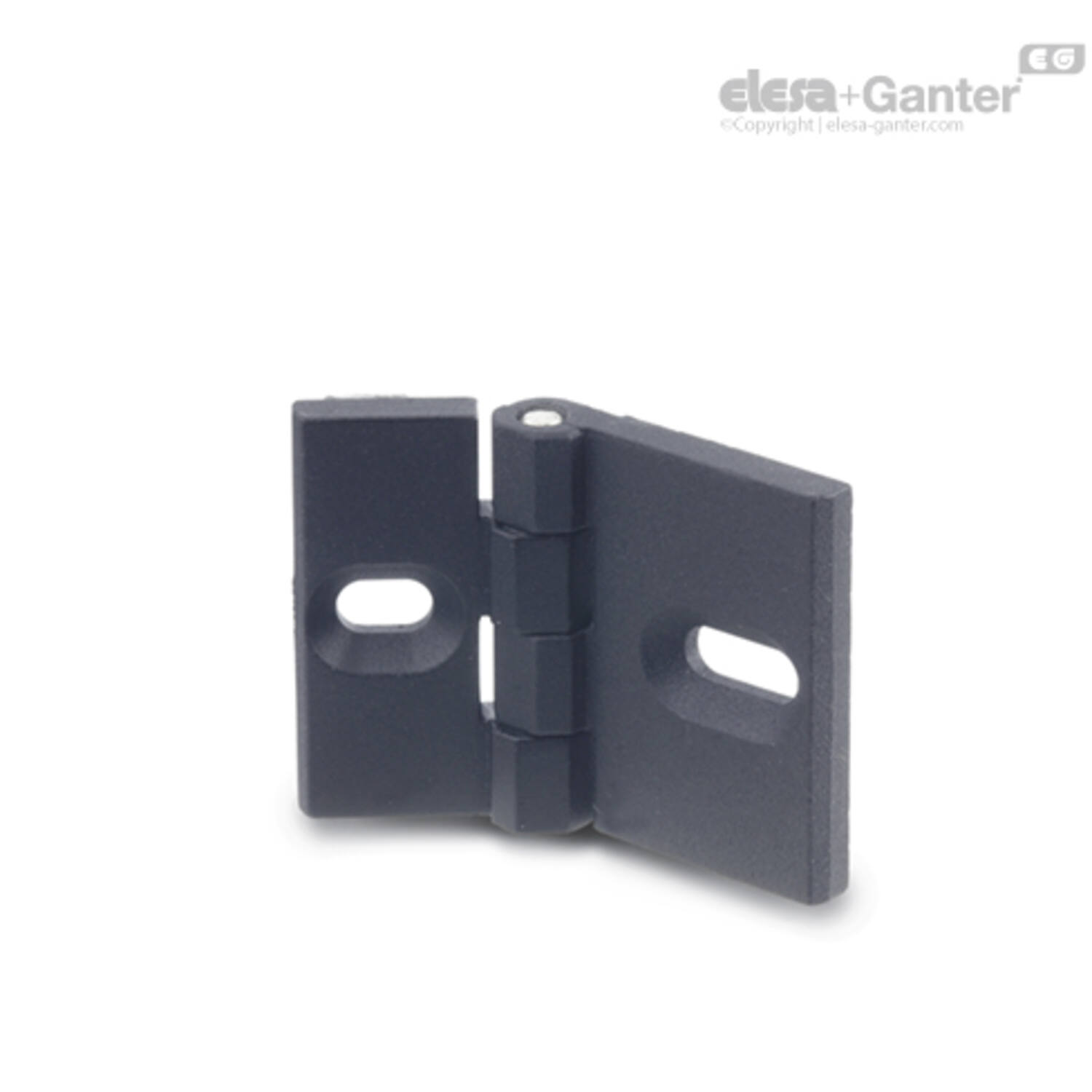

GN 161 Scharnieren
GN 161 1

GN 161
Scharnieren

Zink spuitgiet, as: RVS (1.4305 = AISI 303)

Bekijk volledig
__logo__profile__ __logo__RoHS__

Omschrijving

1Specificatie

Zinkspuitgietwerk

kunststof bekleding

zwart, textuurafwerking

Pen

RVS AISI 303

2Informatie

De scharnieren GN 161 zijn ontworpen voor in de handel verkrijgbare profielrails.

Met slechts drie verschillende soorten scharnieren kunnen 66 verschillende groefafstanden ""n"" worden bereikt. Om dit te bereiken, zijn de positioneerelementen in speciaal gemarkeerde uitsparingen in de scharniervleugels geplaatst.

De rechthoekige (8x10 mm) positioneerelementen, twee stuks per scharniervleugel, voorkomen een verkeerde uitlijning. Deze dragen ook het gewicht van de deur.

Voor het vastschroeven van de scharnieren op de profielrails worden speciale T-moeren gebruikt.

3Technische informatie
GN 161-57--GN 161-68--GN 161-80--
nm1m2nm1m2nm1m2
Groefafstand--Groefafstand--Groefafstand--
3316.516.537.516.521422121
3416.517.53816.521.542.52121.5
3516.518.53916.522.543.52122.5
35.516.5194016.523.544.52123.5
36.516.52042.516.526472126
3517.517.54416.527.548.52127.5
3617.518.547.516.531522131
36.517.51938.517.5214321.521.5
37.517.5203917.521.54421.522.5
3718.518.54017.522.54521.523.5
37.518.5194117.523.547.521.526
38.518.52043.517.5264921.527.5
3819194517.527.552.521.531
39192048.517.5314522.522.5
40202039,518.5214622.523.5
---4018.521.548.522.526
---4118.522.55022.527.5
---4218.523.5-22.531
---44.518.5264723.523.5
---4618.527.549.523.526
---49.518.5315123.527.5
---40192154.523.531
---40.51921.5522626
---41.51922.553.52627.5
---42.51923.5572631
---4519265527.527.51
---46.51927.558.527.531
---501931623131
---412021---
---41.52021.5---
---43.52023.5---
---462026---
---47.52027.5---
---512031---
Zwenkbereik

Montage-instructies

Toepassingsvoorbeelden


Uitvoering

GN 161
GN 161 Scharnier voor aluminium systeemprofielen, zink spuitgiet met kunststofcoating, RVS as, verzonken montagegaten / sleufgaten
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100917994 GN 161-57
€ 15,96
100917995 GN 161-68
€ 18,06
100917996 GN 161-80
€ 20,23

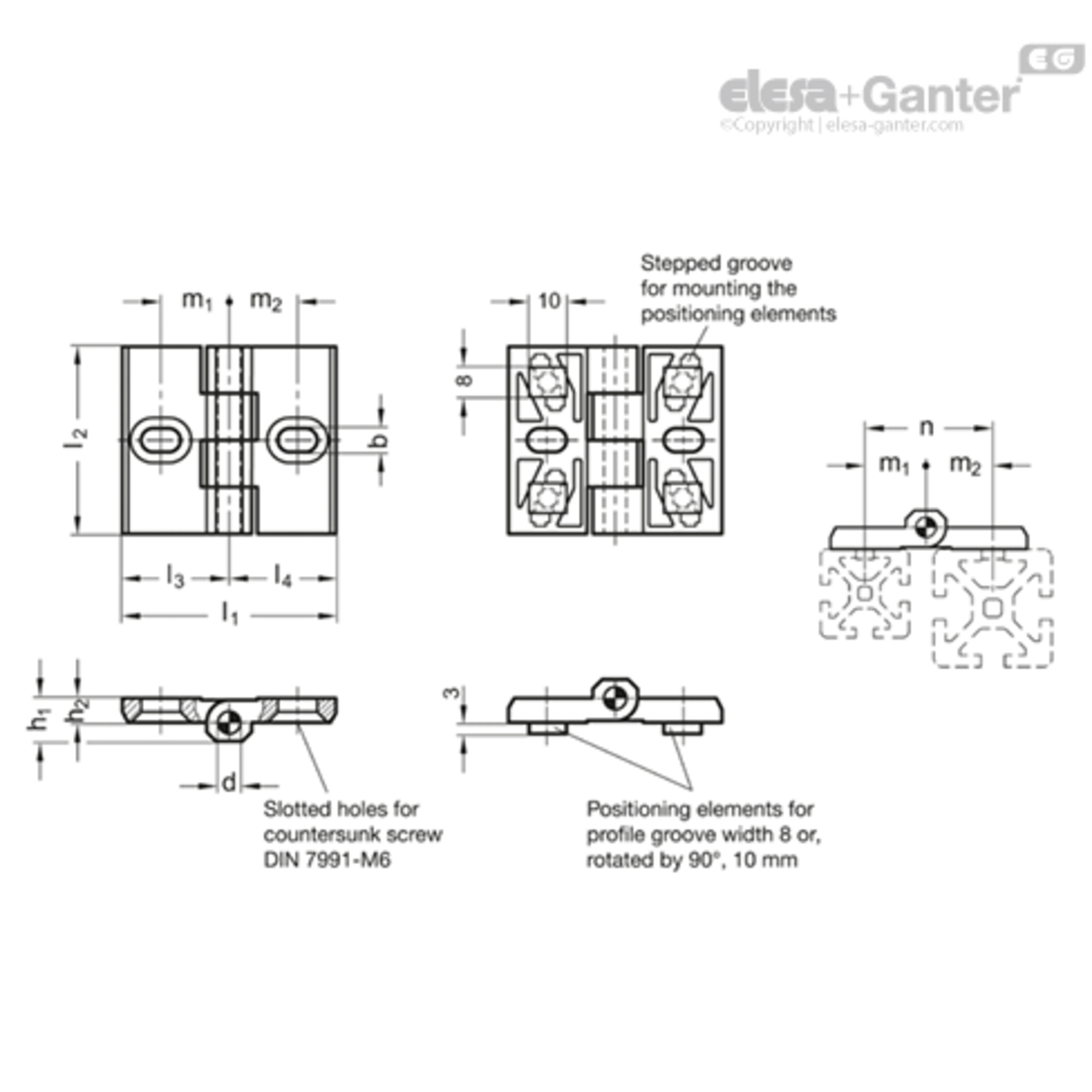

h2

l1

l3

Gewicht (g)

d

h1

l4

h3

B

l2
6.5 57 28.5 107 6 12 28.5 13 6.3 50
6.5 68 28.5 128 6 12 40 13 6.3 50
6.5 80 40 144 6 12 40 13 6.3 50
