GN 162 Basisplaat voor buisklemverbindingen
GN 162-NI 1
GN 162-NI 2

GN 162
Basisplaat voor buisklemverbindingen

Bekijk volledig
__logo__RoHS__ __logo__INOX__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: Met RVS cilinderkopschroef DIN 912

Aluminium

  • Gepoedercoat

zwart, RAL 9005, textuurafwerking SW

  • Natural, mat gestraald BL

RVS AISI CF-8 NI

mat gestraald

Cilinderkopschroeven DIN 912

Roestvast AISI 304

Zeskantmoeren DIN 985

Roestvast AISI 304

Zelfborgend met polyamide ring

2Informatie

De klemboring van de basisplaat voor buisklemverbindingen GN 162 is machinaal bewerkt en speciaal ontworpen voor constructiebuizen GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

Op de schroeflocatie z vermindert de cilinderkopschroef de dwarsdoorsnede van de boring voor het klemmen.

3Technische informatie

Uitvoering

GN 162-AL
GN 162-AL Basisplaat voor buisklemverbindingen, aluminium
GN 162-NI
GN 162-NI Basisplaat voor buisklemverbindingen, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
101705341 GN 162-B12-2-NI
€ 45,02
101705344 GN 162-B14-2-NI
€ 45,21
109510520 GN 162-B15-2-NI
€ 45,82
101705349 GN 162-B16-2-NI
€ 45,41
101705352 GN 162-B18-2-NI
€ 45,63
103102331 GN 162-B20-2-NI
€ 45,63

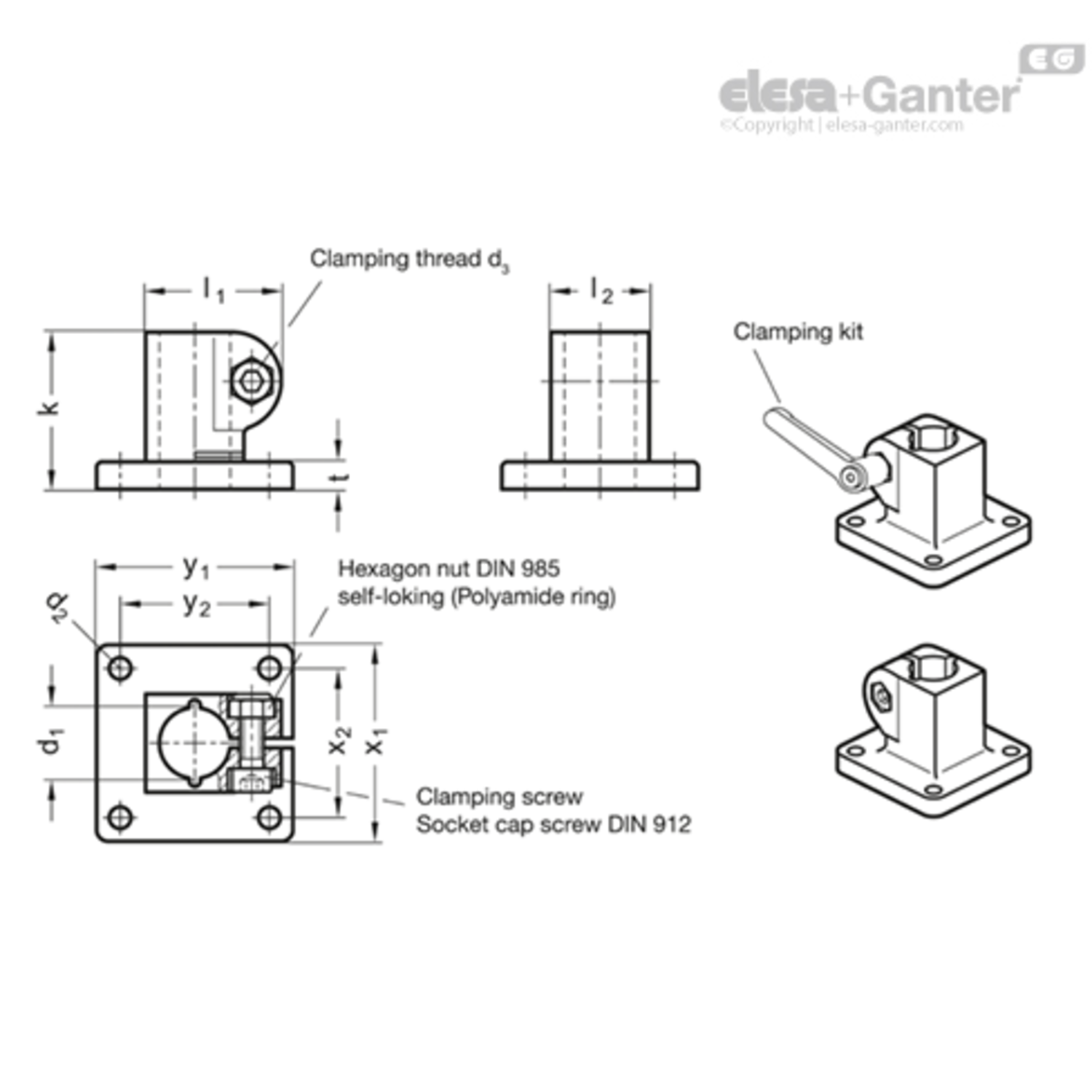

k Klemlengte

d2

l1

x1

x2

k

Gewicht (g)

y1

d1

t

d3

y2

l2
40 5.5 34.5 50 38 40 238 50 B 12 7 M 6 38 25
40 5.5 34.5 50 38 40 227 50 B 14 7 M 6 38 25
40 5.5 34.5 50 38 40 213 50 B 15 7 M 6 38 25
40 5.5 34.5 50 38 40 207 50 B 16 7 M 6 38 25
40 5.5 34.5 50 38 40 200 50 B 18 7 M 6 38 25
40 5.5 34.5 50 38 40 180 50 B 20 7 M 6 38 25
