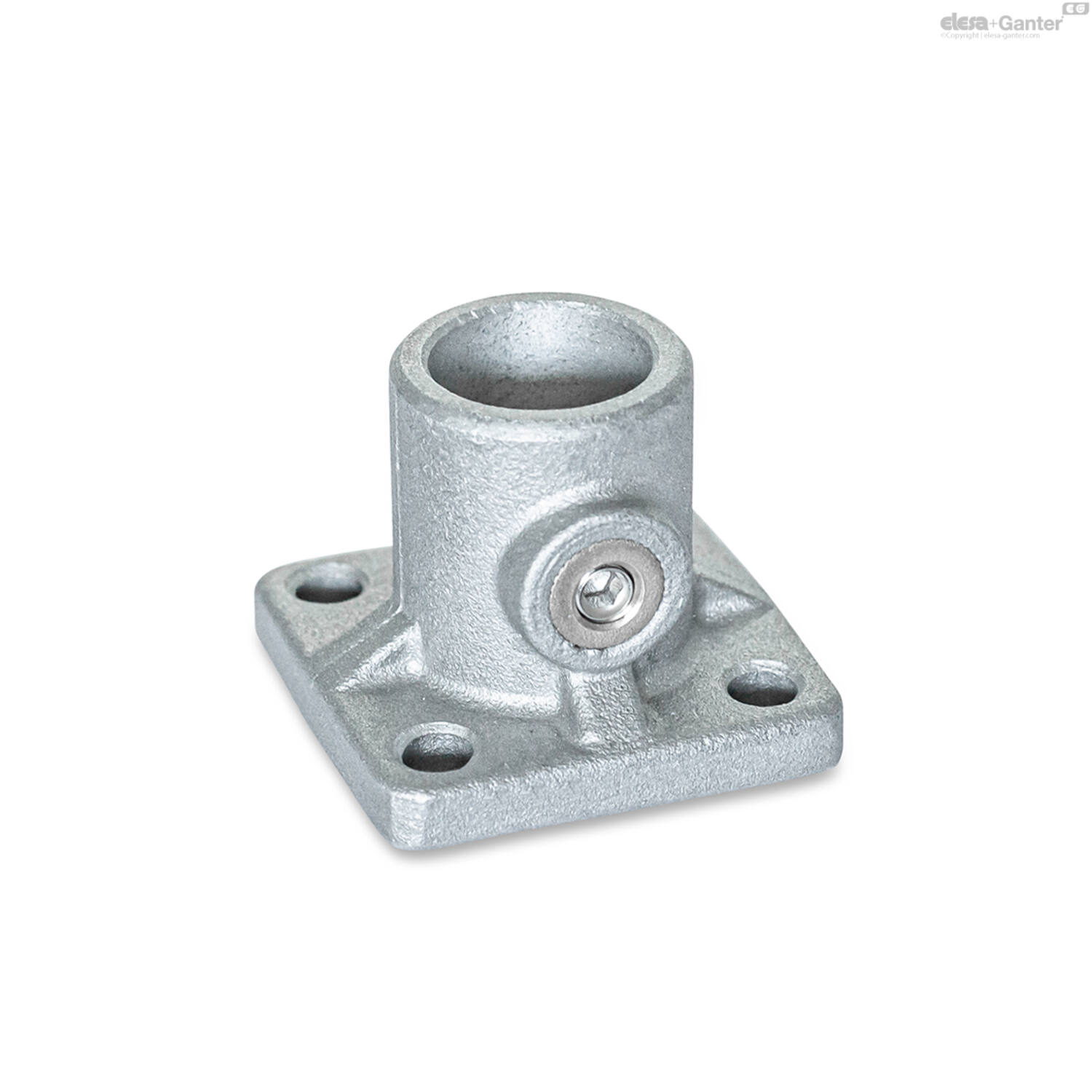

GN 162.8
Tube clamp connectors

Omschrijving

1Specificatie

Nr. 3: Met roestvrijstalen stelschroef DIN 913

Aluminium

Stelschroef DIN 913

RVS AISI 304

2Informatie

De klemboring van basisplaatverbindingsklemmen GN 162.8 is niet bewerkt en ontworpen voor GN 990 of DIN 2391, DIN 2395 en DIN 2462 Buizen.

Op de schroeflocatie z vermindert een stelschroef de dwarsdoorsnede van de boring voor het klemmen.

3Technische informatie

Sleep voor meer info

Code	Product omschrijving	Aantal	CAD
Toon alleen voorraad Filters resetten			Filter:
470063738	GN 162.8-B10-3-BL	€ 18,91
470063739	GN 162.8-B10-3-SW	€ 18,91
470063740	GN 162.8-B12-3-BL	€ 18,91
470063741	GN 162.8-B12-3-SW	€ 18,91
470063742	GN 162.8-B14-3-BL	€ 18,91
470063743	GN 162.8-B14-3-SW	€ 18,91
470063744	GN 162.8-B15-3-BL	€ 18,91
470063745	GN 162.8-B15-3-SW	€ 18,91
470063746	GN 162.8-B16-3-BL	€ 18,91
470063747	GN 162.8-B16-3-SW	€ 18,91
470063748	GN 162.8-B18-3-BL	€ 18,91
470063749	GN 162.8-B18-3-SW	€ 18,91

d2	x1	x2	k	Gewicht (g)	y1	d1	l	t	y2

5.5	40	28	32	52	40	B 10	25	6	28
5.5	40	28	32	52	40	B 10	25	6	28
5.5	40	28	32	50	40	B 12	25	6	28
5.5	40	28	32	50	40	B 12	25	6	28
5.5	40	28	32	48	40	B 14	25	6	28
5.5	40	28	32	48	40	B 14	25	6	28
5.5	40	28	32	47	40	B 15	25	6	28
5.5	40	28	32	47	40	B 15	25	6	28
5.5	40	28	32	42	40	B 16	25	6	28
5.5	40	28	32	42	40	B 16	25	6	28
5.5	40	28	32	38	40	B 18	25	6	28
5.5	40	28	32	38	40	B 18	25	6	28
