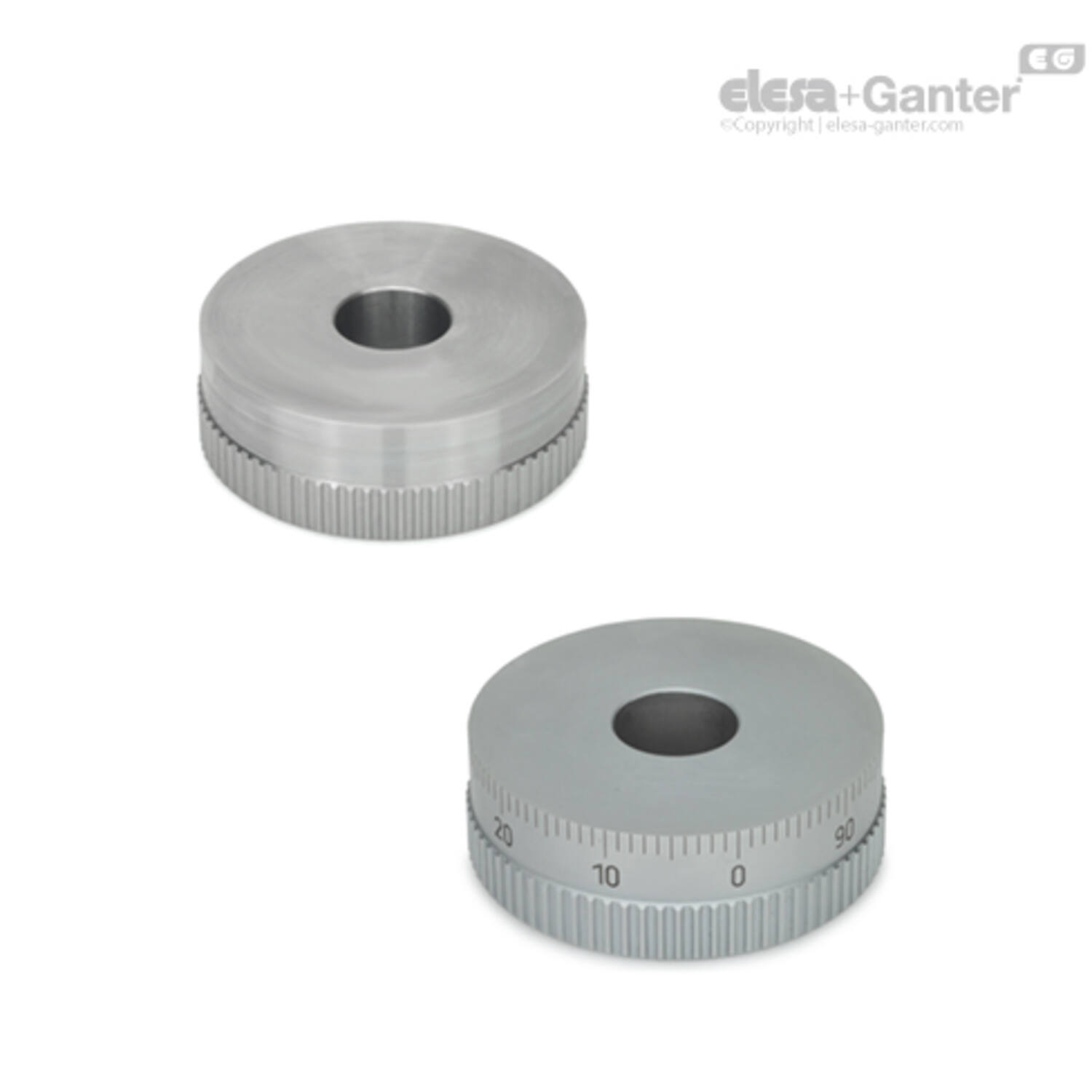

GN 164 Schaalringen
GN-164 1

GN 164
Schaalringen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type MCR: mat verchroomd
  • Type MCRS: mat verchroomd, standaardschaal met verdelingen 0...90, 100, volgens schaalschema d1/100 A RA 0-10 20...90/10

Boringcode

  • B: zonder wrijvingsring
  • R: met wrijvingsring

Schaalring

Staal

  • Kartel gefreesd
  • Schaalnok d1 fijngedraaid
  • Glad, zonder schaal
  • Mat verchroomd, zonder schaal MCR
  • Mat verchroomd, met standaardschaal MCRS
  • Schaal met laser gegraveerd, zwart ontladen

Spanring

Rubber

Wrijvingsring

Polyamide

2Informatie

De niet-slijtvaste wrijvingsring zorgt voor een perfecte inschakeling van de schaalring bij het opnieuw uitlijnen van de spindel. Bovendien kan de schaalring op een statische as worden ingesteld.

Naast de standaardschaal (codering MCRS) kunnen de schaalringen worden geleverd met elk type schaalverdeling. Er wordt voorgesteld om de mat verchroomde uitvoering (MCR) te gebruiken, zodat een mooi verschil in kleur wordt gegeven.

Met betrekking tot het ontwerp, nummering, nummerpositie en nummeringsvolgorde van de schaal, zie de lay-out voor schaalringen op het bestelformulier 'Hoe kunt u schaalverdelingen bestellen?'

3Op aanvraag4Technische informatie

Uitvoering

GN-164
GN-164 Schaalring , staal, verchroomd
GN 164
GN 164 Schaalring , Staal
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100701550 GN 164-30-B12-MCR
€ 25,86
100701350 GN 164-30-B12-MCRS
€ 32,33
100701560 GN 164-30-B14-MCR
€ 25,86
100701360 GN 164-30-B14-MCRS
€ 32,33
100701630 GN 164-30-R12-MCR
€ 28,08
100701430 GN 164-30-R12-MCRS
€ 34,36
100701640 GN 164-30-R14-MCR
€ 28,08
100701440 GN 164-30-R14-MCRS
€ 34,36
100701570 GN 164-40-B14-MCR
€ 29,60
100701370 GN 164-40-B14-MCRS
€ 36,89
100701580 GN 164-40-B16-MCR
€ 29,60
100701380 GN 164-40-B16-MCRS
€ 36,89
100701650 GN 164-40-R14-MCR
€ 31,67
100701450 GN 164-40-R14-MCRS
€ 39,28
100701660 GN 164-40-R16-MCR
€ 31,67
100701460 GN 164-40-R16-MCRS
€ 39,28
100701590 GN 164-50-B16-MCR
€ 31,43
100701390 GN 164-50-B16-MCRS
€ 39,09
100701600 GN 164-50-B18-MCR
€ 31,43
100701400 GN 164-50-B18-MCRS
€ 39,09
100701670 GN 164-50-R16-MCR
€ 33,48
100701470 GN 164-50-R16-MCRS
€ 41,48
100701680 GN 164-50-R18-MCR
€ 33,48
100701480 GN 164-50-R18-MCRS
€ 41,48
100701610 GN 164-60-B18-MCR
€ 39,60
100701410 GN 164-60-B18-MCRS
€ 48,75
100701620 GN 164-60-B20-MCR
€ 39,60
100701420 GN 164-60-B20-MCRS
€ 48,75
100701690 GN 164-60-R18-MCR
€ 41,85
100701490 GN 164-60-R18-MCRS
€ 51,07
100701700 GN 164-60-R20-MCR
€ 41,85
100701500 GN 164-60-R20-MCRS
€ 51,07

Gewicht (g)

d2 H7

d4 -0.02/-0.05

d3

d5

d1 ±0.02
98 12 12 31.7 10.5 30
98 12 12 31.7 10.5 30
90 14 14 31.7 10.5 30
90 14 14 31.7 10.5 30
100 12 12 31.7 10.5 30
100 12 12 31.7 10.5 30
92 14 14 31.7 10.5 30
92 14 14 31.7 10.5 30
180 14 14 41.3 12.5 40
180 14 14 41.3 12.5 40
172 16 16 41.3 12.5 40
172 16 16 41.3 12.5 40
182 14 14 41.3 12.5 40
162 14 14 41.3 12.5 40
174 16 16 41.3 12.5 40
174 16 16 41.3 12.5 40
292 16 16 51.8 14.5 50
292 16 16 51.8 14.5 50
281 18 18 51.8 14.5 50
281 18 18 51.8 14.5 50
320 16 16 51.8 14.5 50
293 16 16 51.8 14.5 50
283 18 18 51.8 14.5 50
283 18 18 51.8 14.5 50
422 18 18 61.4 16.5 60
422 18 18 61.4 16.5 60
413 20 20 61.4 16.5 60
413 20 20 61.4 16.5 60
424 18 18 61.4 16.5 60
424 18 18 61.4 16.5 60
413 20 20 61.4 16.5 60
413 20 20 61.4 16.5 60
