GN 165 Tube clamp connectors
GN 165-S 1

GN 165
Tube clamp connectors

Bekijk volledig
__logo__profile__ __logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

  • Kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

  • Natural, mat gestraald BL

Cilinderkopschroeven DIN 912

Roestvast AISI 304

Zeskantmoeren DIN 985

Roestvast AISI 304

Zelfborgend met polyamide ring

2Informatie

De klemboring van basisplaatverbindingsklemmen GN 165 is niet bewerkt en ontworpen voor GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

De vierkante ontwerpen zijn ook geschikt voor gebruik in profielsystemen.

Op de schroeflocaties z verminderen de cilinderkopschroeven de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911  die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handgrepen GN 911
4Technische informatie

Uitvoering

GN 165-B
GN 165-B Basisplaat voor buisklemverbindingen, boring
GN 165-S
GN 165-S Basisplaat voor buisklemverbindingen, vierkant gat
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103102640 GN 165-V20-2-BL
€ 33,84
103102645 GN 165-V20-2-SW
€ 34,01
103102650 GN 165-V25-2-BL
€ 33,84
103102655 GN 165-V25-2-SW
€ 33,87
103102660 GN 165-V30-2-BL
€ 33,84
103102665 GN 165-V30-2-SW
€ 33,87
103102670 GN 165-V40-2-BL
€ 45,73
103102675 GN 165-V40-2-SW
€ 45,51
103102680 GN 165-V45-2-BL
€ 45,51
103102685 GN 165-V45-2-SW
€ 45,51
103102690 GN 165-V50-2-BL
€ 45,51
103102695 GN 165-V50-2-SW
€ 45,51

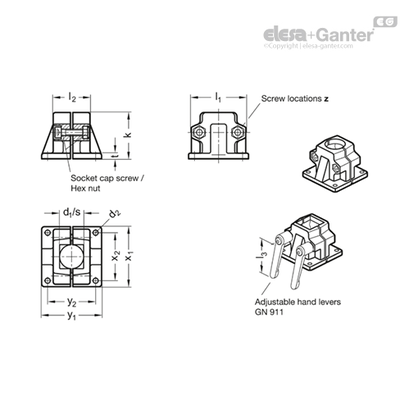

k Klemlengte

d2

l1

x1

x2

k

Gewicht (g)

s

y1

d1

t

d3

y2

l2
58 7 69 75 60 58 300 V 20 75 V 20 7 M 8 60 46
58 7 69 75 60 58 300 V 20 75 V 20 7 M 8 60 46
58 7 69 75 60 58 286 V 25 75 V 25 7 M 8 60 46
58 7 69 75 60 58 286 V 25 75 V 25 7 M 8 60 46
58 7 69 75 60 58 270 V 30 75 V 30 7 M 8 60 46
58 7 69 75 60 58 270 V 30 75 V 30 7 M 8 60 46
91 11 98 115 90 91 920 V 40 119 V 40 14 M 10 90 70
91 11 98 115 90 91 920 V 40 119 V 40 14 M 10 90 70
91 11 98 115 90 91 886 V 45 119 V 45 14 M 10 90 70
91 11 98 115 90 91 886 V 45 119 V 45 14 M 10 90 70
91 11 98 115 90 91 880 V 50 119 V 50 14 M 10 90 70
91 11 98 115 90 91 880 V 50 119 V 50 14 M 10 90 70
