GN 165.1 Buisklemverbindingen
GN 165.1 1
GN 165.1 2

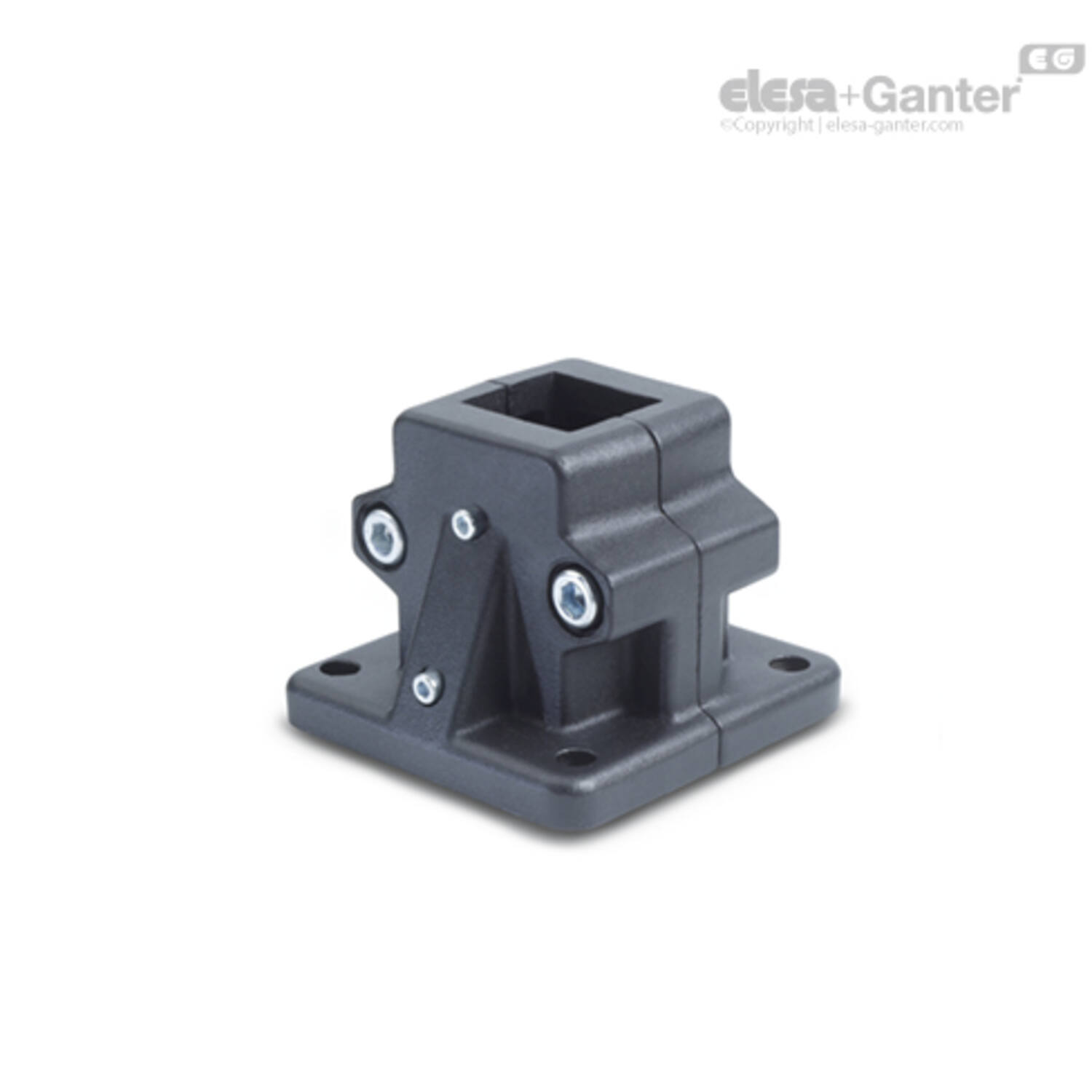

GN 165.1
Buisklemverbindingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

Kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

Cilinderkopschroeven DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

2Informatie

Aansluitstukken voor lineaire actuatoren, basisplaat GN 165.1 zijn gebaseerd op verbindingsklemmen voor basisplaat. De extra voorziene montagegaten worden gebruikt om de aandrijfsleutel van een lineaire actuator aan te sluiten.

Met de schroeflocatie z kan de speling van de geleideboringen d1 / s worden afgesteld of de lineaire actuatorconnectoren kunnen na afstelling worden vastgeklemd.

Om snel te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handhendels GN 911
4Technische informatie

Uitvoering

GN 165.1
GN 165.1 Basisplaat voor buisklemverbindingen lineair
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470060155 GN 165.1-B30-2-SW
€ 66,86
470060156 GN 165.1-B40-2-SW
€ 87,99
470060157 GN 165.1-B50-2-SW
€ 87,77
103102540 GN 165.1-V30-2-SW
€ 68,15
103102550 GN 165.1-V40-2-SW
€ 90,06
103102560 GN 165.1-V50-2-SW
€ 91,04

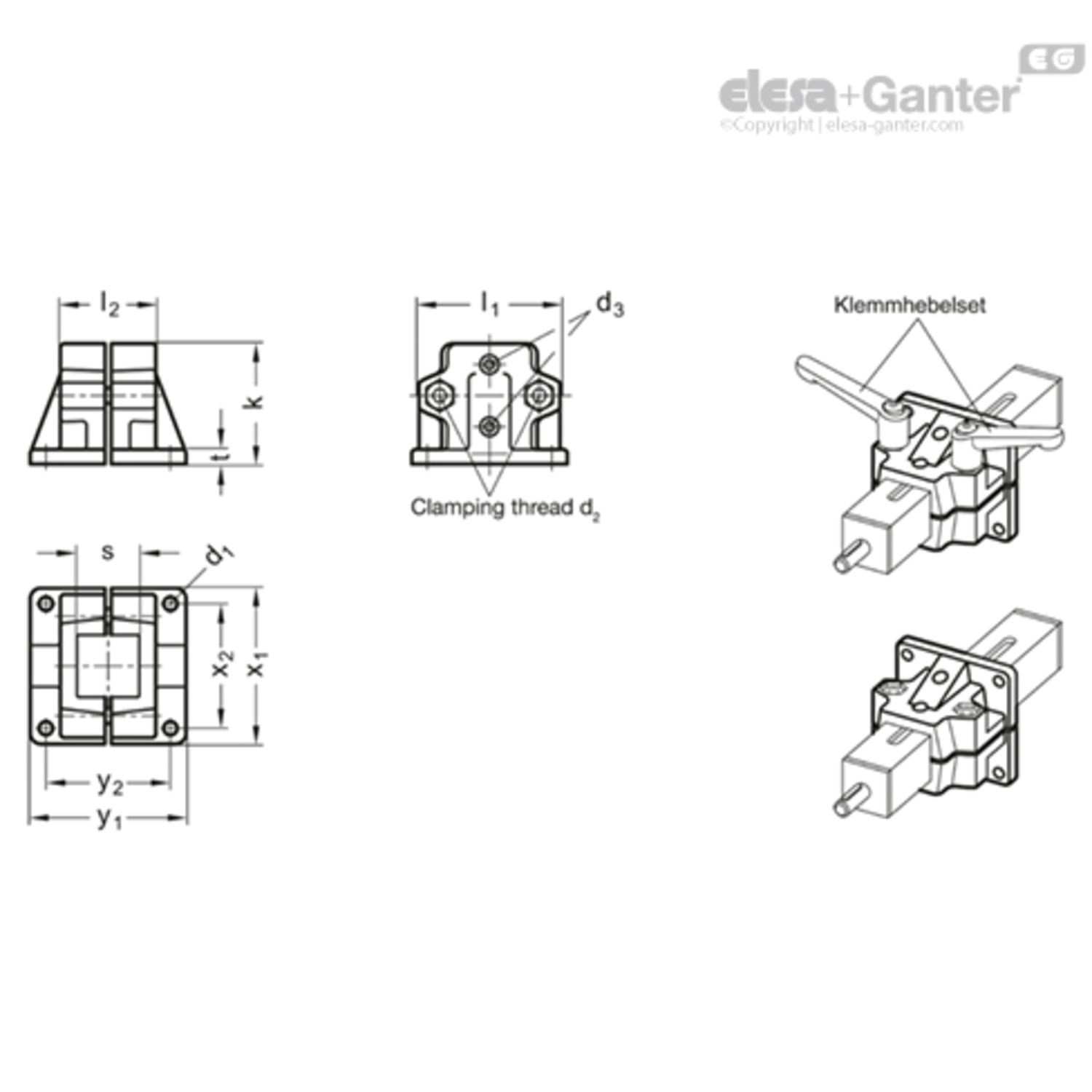

k Klemlengte

d2

l1

x1

x2

k

Gewicht (g)

s

y1

d1

t

d3

y2

Klemkit voor dp2

l2
58 6.5 69 75 60 n.v.t. 282 n.v.t. 75 n.v.t. 7 n.v.t. 60 n.v.t. 46
98 11 98 115 90 n.v.t. 946 n.v.t. 119 n.v.t. 14 n.v.t. 90 n.v.t. 70
98 11 98 115 90 n.v.t. 980 n.v.t. 119 n.v.t. 14 n.v.t. 90 n.v.t. 70
58 6.5 69 75 60 58 270 V 30 75 6.5 7 M 4 60 GN 911-M8-32 46
98 11 98 115 90 91 920 V 40 119 11 14 M 5 90 GN 911-M10-55 70
98 11 98 115 90 91 960 V 50 119 11 14 M 6 90 GN 911-M10-55 70
