GN 167 Tube clamp connectors
GN 167-S 1

GN 167
Tube clamp connectors

Bekijk volledig
__logo__profile__ __logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

  • Gepoedercoat

zwart, RAL 9005, textuurafwerking SW

  • Natural, mat gestraald BL

Cilinderkopschroeven DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

2Informatie

De klemboring van de brede basisplaat voor buisklemverbindingen GN 167 is niet machinaal bewerkt en speciaal ontworpen voor constructiebuizen GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

De vierkante ontwerpen zijn ook geschikt voor gebruik in profielsystemen.

Op de schroeflocaties z verminderen de cilinderkopschroeven de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 die in de tabel zijn opgesomd als accessoires.

3Accessoire
  • Verstelbare handgrepen GN 911
4Technische informatie

Uitvoering

GN 167-B
GN 167-B Basisplaat voor buisklemverbindingen, boring
GN 167-S
GN 167-S Basisplaat voor buisklemverbindingen, vierkant gat
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103102920 GN 167-V20-2-BL
€ 44,16
103102925 GN 167-V20-2-SW
€ 44,24
103102930 GN 167-V25-2-BL
€ 44,16
103102935 GN 167-V25-2-SW
€ 44,24
103102940 GN 167-V30-2-BL
€ 44,16
103102945 GN 167-V30-2-SW
€ 44,24
103102950 GN 167-V40-2-BL
€ 59,98
103102955 GN 167-V40-2-SW
€ 59,78
103102960 GN 167-V45-2-BL
€ 59,98
103102965 GN 167-V45-2-SW
€ 59,78
103102970 GN 167-V50-2-BL
€ 59,71
103102975 GN 167-V50-2-SW
€ 59,78
470169043 GN 167-V60-2-BL
€ 154,28
470169042 GN 167-V60-2-SW
€ 154,28

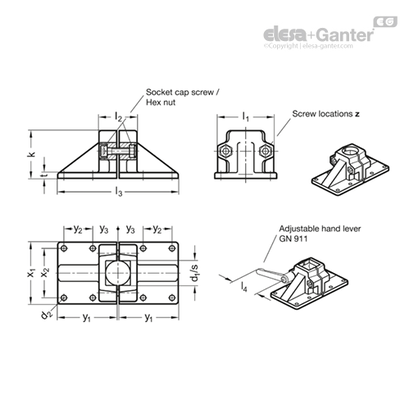

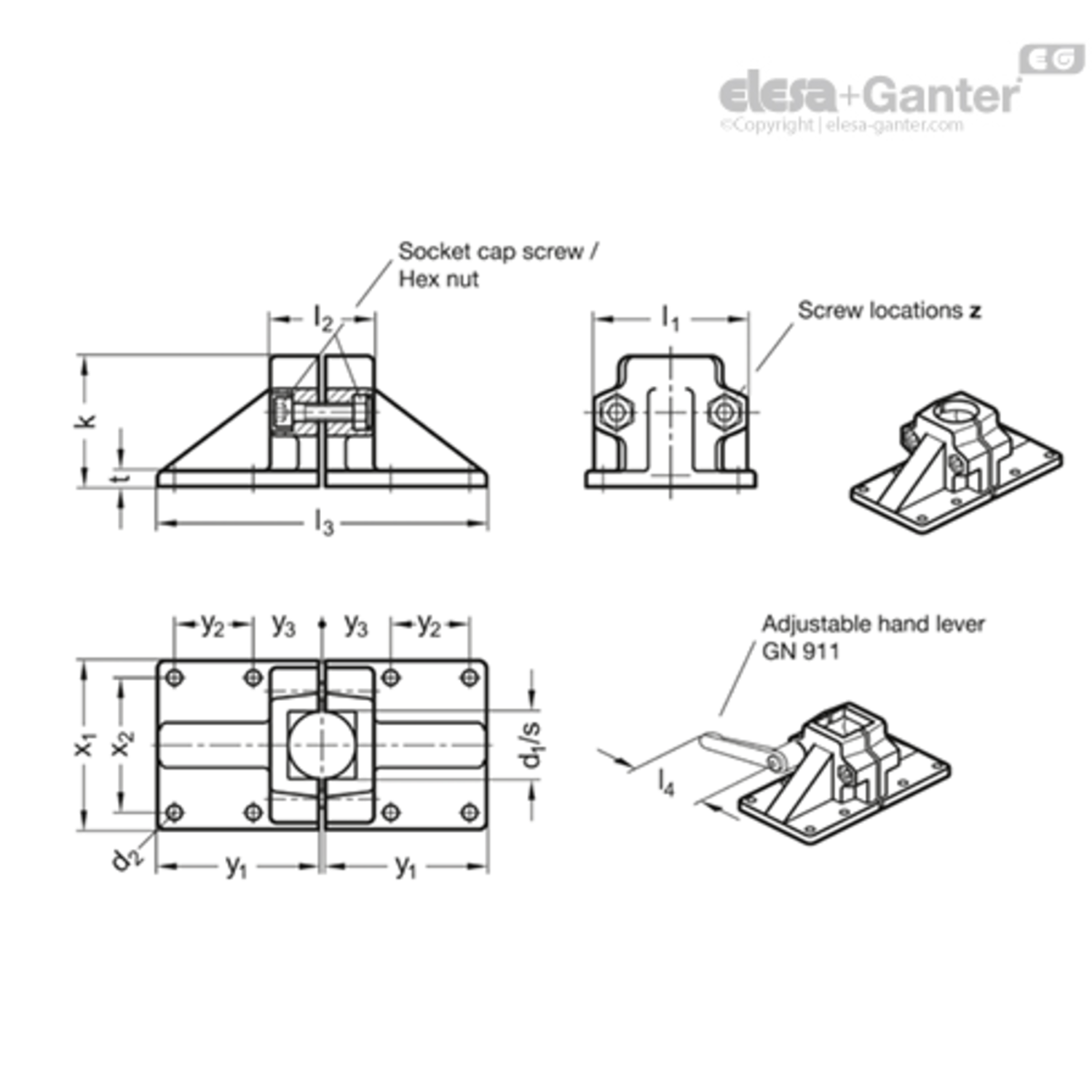

y3

k Klemlengte

d2

l1

x1

x2

k

l3

Gewicht (g)

s

y1

d1

t

d3

y2

l2
30 58 7 69 75 60 58 146 398 V 20 72 N.v.t. 7 M 8 35 46
30 58 7 69 75 60 58 146 398 V 20 72 N.v.t. 7 M 8 35 46
30 58 7 69 75 60 58 146 374 V 25 72 N.v.t. 7 M 8 35 46
30 58 7 69 75 60 58 146 374 V 25 72 N.v.t. 7 M 8 35 46
30 58 7 69 75 60 58 146 368 V 30 72 N.v.t. 7 M 8 35 46
30 58 7 69 75 60 58 146 368 V 30 72 N.v.t. 7 M 8 35 46
45 91 11 98 115 90 91 219 1260 V 40 108 N.v.t. 14 M 10 50 70
45 91 11 98 115 90 91 219 1260 V 40 108 N.v.t. 14 M 10 50 70
45 91 11 98 115 90 91 219 1148 V 45 108 N.v.t. 14 M 10 50 70
45 91 11 98 115 90 91 219 1148 V 45 108 N.v.t. 14 M 10 50 70
45 91 11 98 115 90 91 219 1048 V 50 108 N.v.t. 14 M 10 50 70
45 91 11 98 115 90 91 219 1048 V 50 108 N.v.t. 14 M 10 50 70
65.5 100 11 108.5 125 100 n.v.t. 260 948 n.v.t. 128 n.v.t. 14 n.v.t. 52 82
65.5 100 11 108.5 125 100 n.v.t. 260 948 n.v.t. 128 n.v.t. 14 n.v.t. 52 82
