GN 17 Stelvoeten
GN 17-SK 1

GN 17
Stelvoeten

Bekijk volledig
__logo__INOX__ __logo__FDA__ __logo__RoHS__

Omschrijving

1Specificatie

Type (basisplaat)

  • Type C3: gepolijst, rubber, gevulkaniseerd, zwart
  • Type C4: gepolijst, rubber, gevulkaniseerd, wit
  • Type C7: gepolijst, rubber, gevulkaniseerd, blauw

Versies van draadtapeinden

  • Versie S: zonder moer, buitenzeskant aan de onderkant
  • Versie SK: met moer, buitenzeskant aan de onderkant
  • Versie T: zonder moer, platte sleutel aan de onderkant
  • Versie TK: met moer, platte sleutel aan de onderkant
  • Versie V : zonder moer, buitenzeskant aan de bovenkant, platte sleutel aan de onderkant
  • Versie VK: met moer, buitenzeskant aan de bovenkant, platte sleutel aan de onderkant
  • Versie W: met verstelbare huls, bedekte schroefdraad, platte sleutel aan de onderkant

Basisplaat

RVS AISI 304

Draadstang

RVS AISI 303

Zeskantmoeren ISO 4032

RVS

Rubberen onderlaag

  • zwart / blauw: Acrylonitril-butadieenrubber (NBR)
  • wit: Siliconenrubber (MVQ)
  • FDA-conform materiaal
  • Hardheid 85±5 Shore A
  • gevulkaniseerd
2Informatie

Stelvoeten GN 17 zijn geschikt voor gebruik in agressieve omgevingen.

De hellende oppervlakken voor het afvloeien van vloeistof en de hoge oppervlaktekwaliteit van de basisplaat vereenvoudigen het reinigen en voorkomen stof- of vuilophoping. De FDA-conforme en gevulkaniseerde rubberen onderlaag dicht de basis af tegen het ligoppervlak en maakt het gebruik van de stelvoeten mogelijk in bijvoorbeeld voedselverwerkende omgevingen of de farmaceutische industrie.

De stelvoeten worden gemonteerd geleverd en kunnen niet worden gedemonteerd.

3Technische informatie4Ladingsclassificatie van stelvoeten

d1d2Statische belasting Fs in kN
--Versies van draadtapeinden
--S / SKT / TKV / VKW
60M 88---
60M 108---
60M 1214---
60M 16-141414
80M 88---
80M 108---
80M 1214---
80M 16-141414
80M 20-323232
80M 24-363636
100M 88---
100M 108---
100M 1216---
100M 16-242424
100M 20-262626
100M 24-282828
120M 20-26--
120M 24-26--
120M 30-26--

Het statische draagvermogen in de tabel is gebaseerd op een testserie waarbij de belasting loodrecht op de basisplaat is aangebracht. Bij de waarden in de tabel kan de trekontlasting leiden tot kleine vervormingen van de basisplaat.

Buig- en knikspanning, die in de praktijk vaak voorkomt, leidt tot een lager draagvermogen van de verstelbare spindel en moet in aanmerking worden genomen.

Ook wordt ervan uitgegaan dat de spindelsterkte ≥ 500 N/mm2 is.

De gegevens over de sterkte zijn niet-bindende richtwaarden zonder enige aansprakelijkheid. In het algemeen vormen ze geen kwaliteitsgarantie.

De gebruiker moet van geval tot geval bepalen of een product geschikt is voor het beoogde doel of gebruik. Omgevingsfactoren kunnen van invloed zijn op de opgegeven waarden.

5Versies van draadtapeinden
Versies van draadtapeinden
S: zonder moerT: zonder moer
SK: met moerTK: met moer
Buitenzeskant aan de onderkant op d2 M 8, M 10, M 12Platte sleutel aan de onderkant op d2 M 16, M 20, M 24, M 30
V: zonder moerW: met verstelbare huls
VK: met moer
Buitenzeskant aan de bovenkant en platte sleutel aan de onderkant op d2 M 16, M 20, M 24Bedekte schroefdraad en platte sleutel aan de onderkant op d2 M 16, M 20, M 24

Uitvoering

GN 17-T

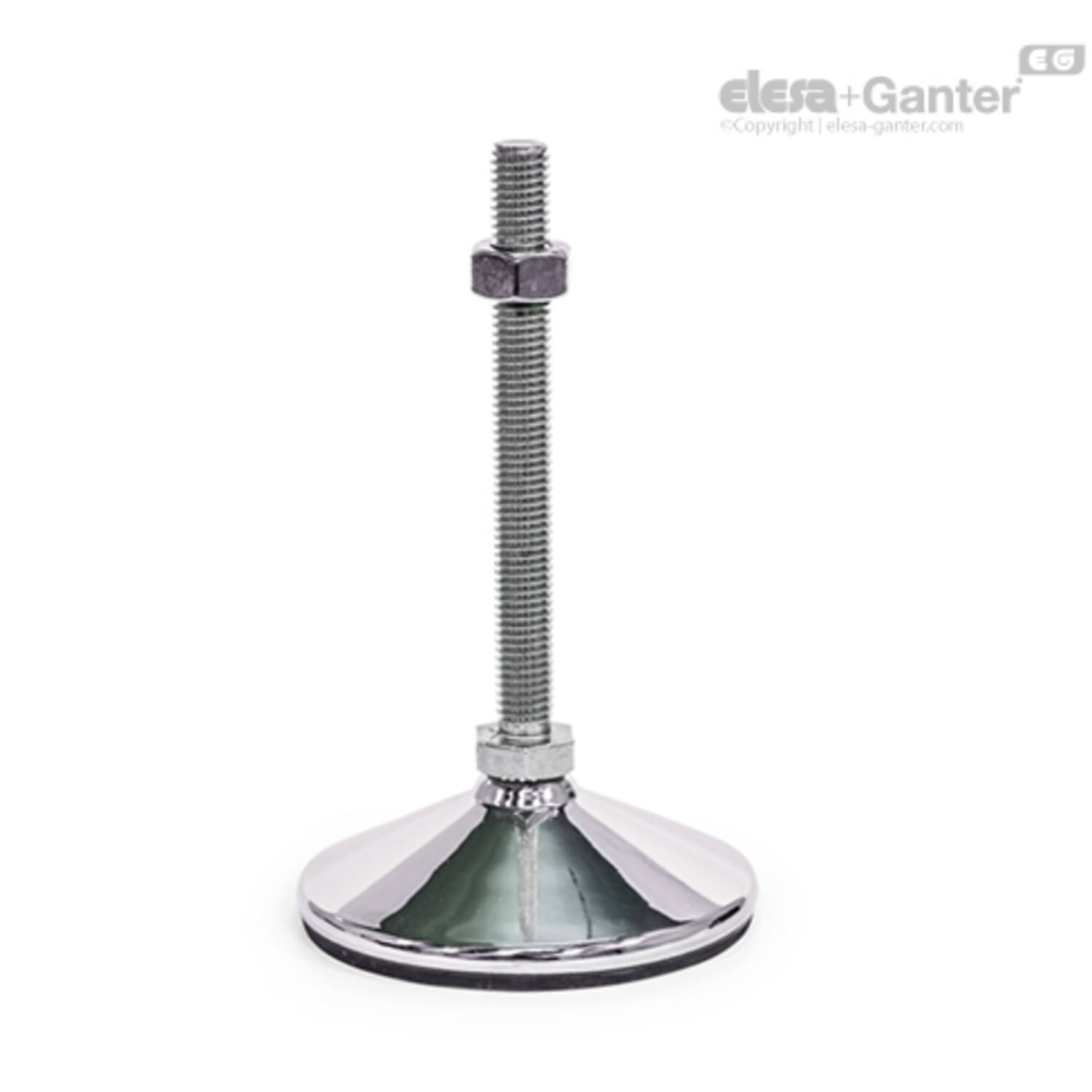

GN 17-T Stelvoet, RVS, sleutelvlak onderzijde, zonder moer
GN 17-TK
GN 17-TK Stelvoet, RVS, sleutelvlak onderzijde, met moer
GN 17-S
GN 17-S Stelvoet, RVS, buitenzeskant onderzijde, zonder moer
GN 17-SK
GN 17-SK Stelvoet, RVS, buitenzeskant onderzijde, met moer
GN 17-V
GN 17-V Stelvoet, RVS, buitenzeskant bovenkant, sleutelvlak onderzijde, zonder moer
GN 17-VK
GN 17-VK Stelvoet, RVS, buitenzeskant bovenkant, sleutelvlak onderzijde, met moer
GN 17-W
GN 17-W Stelvoet, RVS, verstelbare huls, afgedekt schroefdraad en sleutelvlak onderzijde
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470079855 GN 17-100-M10-100-C3-SK
€ 30,94
470201623 GN 17-100-M10-100-C4-SK
€ 30,94
470201625 GN 17-100-M10-100-C7-SK
€ 31,23
470079852 GN 17-100-M10-50-C3-SK
€ 29,96
470201627 GN 17-100-M10-50-C4-SK
€ 29,96
470201629 GN 17-100-M10-50-C7-SK
€ 30,26
470079853 GN 17-100-M10-60-C3-SK
€ 30,06
470201631 GN 17-100-M10-60-C4-SK
€ 30,06
470201633 GN 17-100-M10-60-C7-SK
€ 30,33
470079854 GN 17-100-M10-80-C3-SK
€ 30,50
470201635 GN 17-100-M10-80-C4-SK
€ 30,50
470201637 GN 17-100-M10-80-C7-SK
€ 30,79
470079858 GN 17-100-M12-100-C3-SK
€ 32,23
470201639 GN 17-100-M12-100-C4-SK
€ 32,09
470201641 GN 17-100-M12-100-C7-SK
€ 32,38
470079859 GN 17-100-M12-125-C3-SK
€ 32,84
470201643 GN 17-100-M12-125-C4-SK
€ 32,70
470201645 GN 17-100-M12-125-C7-SK
€ 33,16
470079856 GN 17-100-M12-60-C3-SK
€ 30,67
470201647 GN 17-100-M12-60-C4-SK
€ 30,67
470201649 GN 17-100-M12-60-C7-SK
€ 30,99
470079857 GN 17-100-M12-80-C3-SK
€ 31,52
470201651 GN 17-100-M12-80-C4-SK
€ 31,38
470201653 GN 17-100-M12-80-C7-SK
€ 31,67
470079849 GN 17-100-M8-40-C3-SK
€ 30,72
470201789 GN 17-100-M8-40-C4-SK
€ 30,57
470201791 GN 17-100-M8-40-C7-SK
€ 30,28
470079850 GN 17-100-M8-50-C3-SK
€ 30,96
470201793 GN 17-100-M8-50-C4-SK
€ 30,82
470201795 GN 17-100-M8-50-C7-SK
€ 30,52
470079851 GN 17-100-M8-63-C3-SK
€ 31,28
470201797 GN 17-100-M8-63-C4-SK
€ 31,13
470201799 GN 17-100-M8-63-C7-SK
€ 30,84
470079833 GN 17-60-M10-100-C3-SK
€ 20,74
470201865 GN 17-60-M10-100-C4-SK
€ 21,06
470201867 GN 17-60-M10-100-C7-SK
€ 21,06
470079830 GN 17-60-M10-50-C3-SK
€ 19,86
470201869 GN 17-60-M10-50-C4-SK
€ 20,15
470201871 GN 17-60-M10-50-C7-SK
€ 20,15
470079831 GN 17-60-M10-60-C3-SK
€ 19,93
470201873 GN 17-60-M10-60-C4-SK
€ 20,23
470201875 GN 17-60-M10-60-C7-SK
€ 20,23
470079832 GN 17-60-M10-80-C3-SK
€ 20,25
470201877 GN 17-60-M10-80-C4-SK
€ 20,54
470201879 GN 17-60-M10-80-C7-SK
€ 20,54
470079836 GN 17-60-M12-100-C3-SK
€ 21,98
470201881 GN 17-60-M12-100-C4-SK
€ 22,20
470201883 GN 17-60-M12-100-C7-SK
€ 22,20
470079837 GN 17-60-M12-125-C3-SK
€ 22,55
470201885 GN 17-60-M12-125-C4-SK
€ 22,89
470201887 GN 17-60-M12-125-C7-SK
€ 22,89
470079834 GN 17-60-M12-60-C3-SK
€ 20,52

d2

l1

AF 1

Gewicht (g)

s

d1

h1

Statische belasting Fs in kN

w in °
M 10 100 17 335 2 100 35 14 22
