GN 187.5 Vergrendelplaat RVS
GN 187.5 1

GN 187.5
Vergrendelplaat RVS

Bekijk volledig
__logo__INOX__ __logo__RoHS__

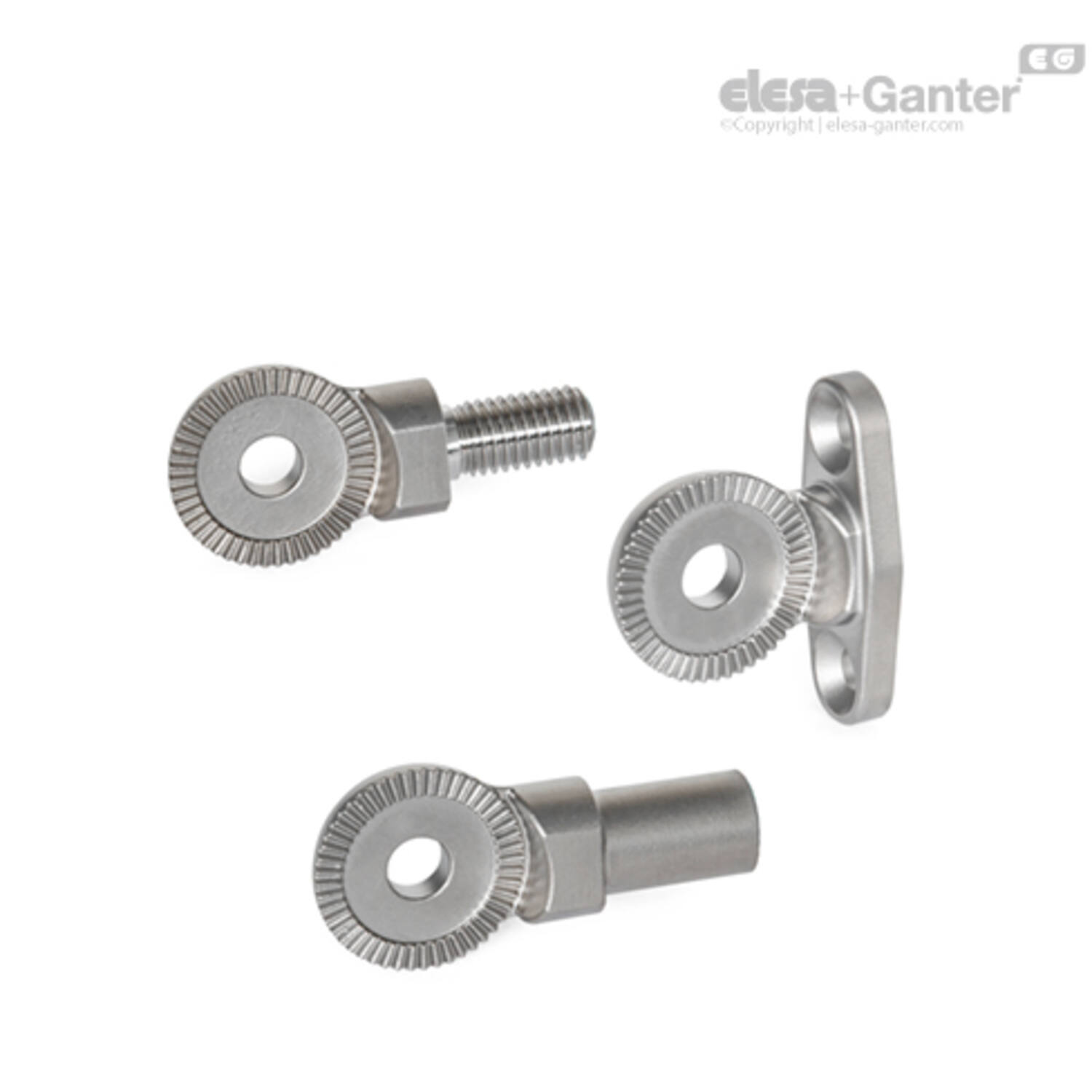

Omschrijving

1 Specificaties

Uitvoeringen

  • Type A: draadeind, zonder schroefdraad (om op te lassen)
  • Type B: draadeind, met binnendraad
  • Type C: draadeind, met buitendraad
  • Type DH: bevestigingsflens, horizontaal
  • Type E: plaat (om op te lassen)

RVS precisiegietstuk NI

AISI CF-8

mat gestraald


 2 Informatie

RVS borgplaten GN 187.5 kunnen in combinatie met vergrendelsets GN 187.6 worden gemonteerd om vergrendelingsverbindingen te realiseren. Hierdoor kunnen schakelhendels en bevestigingsbuizen of houders in vaste hoeken ten opzichte van elkaar worden afgesteld via een vormsluitende verbinding. De tandoriëntatie is afgestemd op de koppelstukken, waardoor as-parallelle of haakse plaatsing mogelijk is.

De verschillende typen worden gecentreerd en bijeengehouden met vergrendelsets en kunnen vrij met elkaar worden gecombineerd zolang de nominale maat d1 identiek is. RVS drukveren GN 187.2 kunnen tussen de sluitkoppen worden geplaatst voor een nette ontkoppeling bij verwijdering. Door de compatibiliteit van de sluitkoppen met de sluitplaten GN 187.4 ontstaan extra ontwerpmogelijkheden.

Bij het lassen kan type E eenvoudig op het tegenstuk worden geplaatst en via de montagegaten d8 (die uitgelijnd zijn met de tanden) met pas- of positioneringspennen worden bevestigd.


3 Toepassingsvoorbeelden

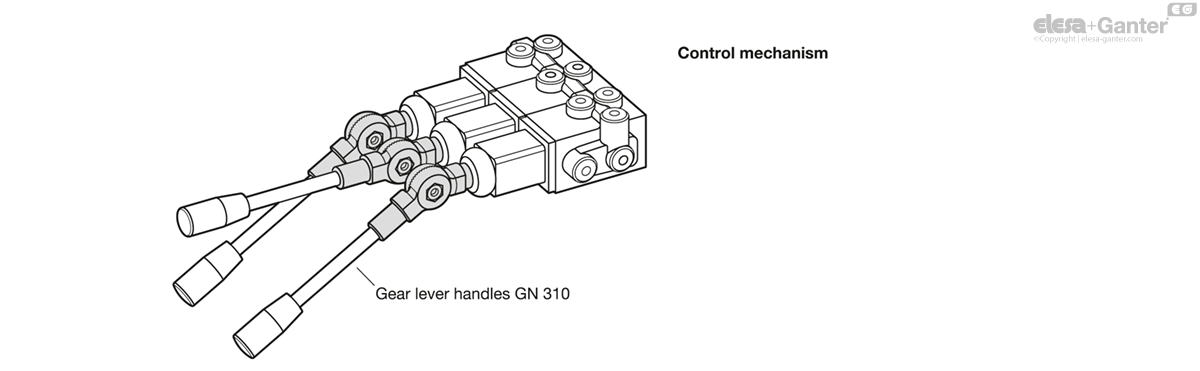

Toepassingsvoorbeeld 1

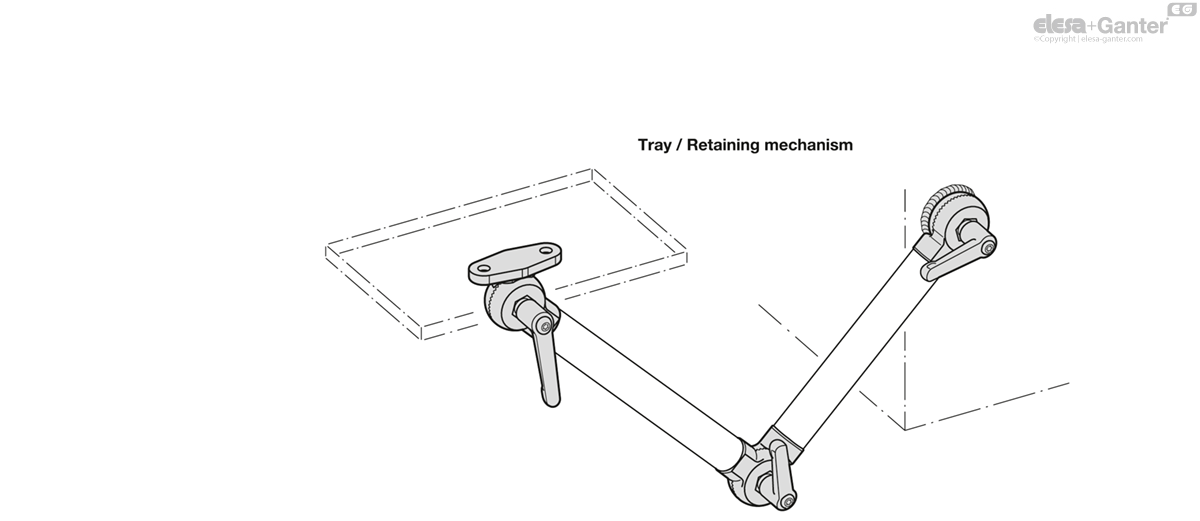

Toepassingsvoorbeeld 2

4 Technische informatie
5 Toebehoren
  • Getande vergrendelplaten GN 187.4 (staal / RVS)


Uitvoering

GN 187.5
GN 187.5 Blokkeerschijf RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470015141 GN 187.5-27-48-A-NI
€ 20,33
470015142 GN 187.5-27-48-B-NI
€ 35,21
470015143 GN 187.5-27-48-C-NI
€ 35,21
470015144 GN 187.5-27-48-DH-NI
€ 18,64
470015145 GN 187.5-27-48-E-NI
€ 13,52
470015146 GN 187.5-27-60-A-NI
€ 20,33
470015147 GN 187.5-27-60-B-NI
€ 35,21
470015148 GN 187.5-27-60-C-NI
€ 35,21
470015149 GN 187.5-27-60-DH-NI
€ 18,64
470015150 GN 187.5-27-60-E-NI
€ 13,52
470015151 GN 187.5-32-48-A-NI
€ 29,01
470015152 GN 187.5-32-48-B-NI
€ 42,46
470015153 GN 187.5-32-48-C-NI
€ 41,89
470015154 GN 187.5-32-48-DH-NI
€ 24,33
470015155 GN 187.5-32-48-E-NI
€ 16,06
470015156 GN 187.5-32-60-A-NI
€ 29,01
470015157 GN 187.5-32-60-B-NI
€ 42,46
470015158 GN 187.5-32-60-C-NI
€ 41,89
470015159 GN 187.5-32-60-DH-NI
€ 24,33
470015160 GN 187.5-32-60-E-NI
€ 16,06
470015161 GN 187.5-40-48-A-NI
€ 40,38
470015162 GN 187.5-40-48-B-NI
€ 52,70
470015163 GN 187.5-40-48-C-NI
€ 52,70
470015164 GN 187.5-40-48-DH-NI
€ 41,02
470015165 GN 187.5-40-48-E-NI
€ 22,33
470015166 GN 187.5-40-60-A-NI
€ 40,38
470015167 GN 187.5-40-60-B-NI
€ 52,70
470015168 GN 187.5-40-60-C-NI
€ 52,70
470015169 GN 187.5-40-60-DH-NI
€ 41,02
470015170 GN 187.5-40-60-E-NI
€ 22,33

h2

t2

d4

d2

l1

k

h5

s1

l3

d7

Gewicht (g)

d6

l5

w min

l6

d1

h1

l4

h3

z

d3

d5

s2

m2

B

h4

t1

l2

d8

m1
16 N.v.t. 13 9 21 N.v.t. N.v.t. 14 N.v.t. N.v.t. 69 N.v.t. N.v.t. 0.8 N.v.t. 27 8 N.v.t. 3 48 18 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. 20 N.v.t. N.v.t.
16 N.v.t. 13 9 21 N.v.t. N.v.t. 14 40.5 N.v.t. 51 N.v.t. N.v.t. 0.8 N.v.t. 27 8 N.v.t. 3 48 18 M8 12 N.v.t. N.v.t. N.v.t. 12 N.v.t. N.v.t. N.v.t.
16 17 N.v.t. 9 N.v.t. N.v.t. N.v.t. 14 N.v.t. N.v.t. 55 M10 20 0.8 N.v.t. 27 8 21 3 48 18 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.
16 N.v.t. N.v.t. 9 N.v.t. 5 N.v.t. N.v.t. N.v.t. 5.3 50 N.v.t. N.v.t. 0.8 21 27 8 N.v.t. 3 48 N.v.t. N.v.t. 12 N.v.t. 46 20 N.v.t. N.v.t. N.v.t. 32
16 N.v.t. N.v.t. 9 N.v.t. N.v.t. 1.5 N.v.t. N.v.t. N.v.t. 24 N.v.t. N.v.t. 0.8 N.v.t. 27 8 N.v.t. 3 48 N.v.t. N.v.t. 12 17 N.v.t. N.v.t. N.v.t. N.v.t. 2.5 N.v.t.
16 N.v.t. 13 9 21 N.v.t. N.v.t. 14 N.v.t. N.v.t. 57 N.v.t. N.v.t. 0.8 N.v.t. 27 8 N.v.t. 3 60 18 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. 20 N.v.t. N.v.t.
16 N.v.t. 13 9 21 N.v.t. N.v.t. 14 40.5 N.v.t. 50 N.v.t. N.v.t. 0.8 N.v.t. 27 8 N.v.t. 3 60 18 M8 12 N.v.t. N.v.t. N.v.t. 12 N.v.t. N.v.t. N.v.t.
16 17 N.v.t. 9 N.v.t. N.v.t. N.v.t. 14 N.v.t. N.v.t. 54 M10 20 0.8 N.v.t. 27 8 21 3 60 18 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.
16 N.v.t. N.v.t. 9 N.v.t. 5 N.v.t. N.v.t. N.v.t. 5.3 48 N.v.t. N.v.t. 0.8 21 27 8 N.v.t. 3 60 N.v.t. N.v.t. 12 N.v.t. 46 20 N.v.t. N.v.t. N.v.t. 32
16 N.v.t. N.v.t. 9 N.v.t. N.v.t. 1.5 N.v.t. N.v.t. N.v.t. 22 N.v.t. N.v.t. 0.8 N.v.t. 27 8 N.v.t. 3 60 N.v.t. N.v.t. 12 17 N.v.t. N.v.t. N.v.t. N.v.t. 2.5 N.v.t.
19 N.v.t. 16 9 26 N.v.t. N.v.t. 17 N.v.t. N.v.t. 103 N.v.t. N.v.t. 0.8 N.v.t. 32 9.5 N.v.t. 3 48 21 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. 24 N.v.t. N.v.t.
19 N.v.t. 16 9 26 N.v.t. N.v.t. 17 49.5 N.v.t. 92 N.v.t. N.v.t. 0.8 N.v.t. 32 9.5 N.v.t. 3 48 21 M10 12 N.v.t. N.v.t. N.v.t. 15 N.v.t. N.v.t. N.v.t.
19 20 N.v.t. 9 N.v.t. N.v.t. N.v.t. 17 N.v.t. N.v.t. 95 M12 24 0.8 N.v.t. 32 9.5 25 3 48 21 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.
19 N.v.t. N.v.t. 9 N.v.t. 6 N.v.t. N.v.t. N.v.t. 6.5 87 N.v.t. N.v.t. 0.8 25 32 9.5 N.v.t. 3 48 N.v.t. N.v.t. 12 N.v.t. 54 22 N.v.t. N.v.t. N.v.t. 38
19 N.v.t. N.v.t. 9 N.v.t. N.v.t. 2 N.v.t. N.v.t. N.v.t. 46 N.v.t. N.v.t. 0.8 N.v.t. 32 9.5 N.v.t. 3 48 N.v.t. N.v.t. 12 20 N.v.t. N.v.t. N.v.t. N.v.t. 3 N.v.t.
19 N.v.t. 16 9 26 N.v.t. N.v.t. 17 N.v.t. N.v.t. 106 N.v.t. N.v.t. 0.8 N.v.t. 32 9.5 N.v.t. 3 60 21 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. 24 N.v.t. N.v.t.
19 N.v.t. 16 9 26 N.v.t. N.v.t. 17 49.5 N.v.t. 93 N.v.t. N.v.t. 0.8 N.v.t. 32 9.5 N.v.t. 3 60 21 M10 12 N.v.t. N.v.t. N.v.t. 15 N.v.t. N.v.t. N.v.t.
19 20 N.v.t. 9 N.v.t. N.v.t. N.v.t. 17 N.v.t. N.v.t. 96 M12 24 0.8 N.v.t. 32 9.5 25 3 60 21 N.v.t. 12 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.
19 N.v.t. N.v.t. 9 N.v.t. 6 N.v.t. N.v.t. N.v.t. 6.5 87 N.v.t. N.v.t. 0.8 25 32 9.5 N.v.t. 3 60 N.v.t. N.v.t. 12 N.v.t. 54 22 N.v.t. N.v.t. N.v.t. 38
19 N.v.t. N.v.t. 9 N.v.t. N.v.t. 2 N.v.t. N.v.t. N.v.t. 48 N.v.t. N.v.t. 0.8 N.v.t. 32 9.5 N.v.t. 3 60 N.v.t. N.v.t. 12 20 N.v.t. N.v.t. N.v.t. N.v.t. 3 N.v.t.
24 N.v.t. 20 11 31.5 N.v.t. N.v.t. 22 N.v.t. N.v.t. 206 N.v.t. N.v.t. 1 N.v.t. 40 12 N.v.t. 4 48 27 N.v.t. 14 N.v.t. N.v.t. N.v.t. N.v.t. 32 N.v.t. N.v.t.
24 N.v.t. 20 11 31.5 N.v.t. N.v.t. 22 63 N.v.t. 186 N.v.t. N.v.t. 1 N.v.t. 40 12 N.v.t. 4 48 27 M12 14 N.v.t. N.v.t. N.v.t. 18 N.v.t. N.v.t. N.v.t.
24 26 N.v.t. 11 N.v.t. N.v.t. N.v.t. 22 N.v.t. N.v.t. 192 M16 32 1 N.v.t. 40 12 31 4 48 27 N.v.t. 14 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.
24 N.v.t. N.v.t. 11 N.v.t. 7 N.v.t. N.v.t. N.v.t. 8.5 174 N.v.t. N.v.t. 1 30.5 40 12 N.v.t. 4 48 N.v.t. N.v.t. 14 N.v.t. 70 30 N.v.t. N.v.t. N.v.t. 48
24 N.v.t. N.v.t. 11 N.v.t. N.v.t. 2.5 N.v.t. N.v.t. N.v.t. 81 N.v.t. N.v.t. 1 N.v.t. 40 12 N.v.t. 4 48 N.v.t. N.v.t. 14 24 N.v.t. N.v.t. N.v.t. N.v.t. 4 N.v.t.
24 N.v.t. 20 11 31.5 N.v.t. N.v.t. 22 N.v.t. N.v.t. 206 N.v.t. N.v.t. 1 N.v.t. 40 12 N.v.t. 4 60 27 N.v.t. 14 N.v.t. N.v.t. N.v.t. N.v.t. 32 N.v.t. N.v.t.
24 N.v.t. 20 11 31.5 N.v.t. N.v.t. 22 63 N.v.t. 187 N.v.t. N.v.t. 1 N.v.t. 40 12 N.v.t. 4 60 27 M12 14 N.v.t. N.v.t. N.v.t. 18 N.v.t. N.v.t. N.v.t.
24 26 N.v.t. 11 N.v.t. N.v.t. N.v.t. 22 N.v.t. N.v.t. 190 M16 32 1 N.v.t. 40 12 31 4 60 27 N.v.t. 14 N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.
24 N.v.t. N.v.t. 11 N.v.t. 7 N.v.t. N.v.t. N.v.t. 8.5 174 N.v.t. N.v.t. 1 30.5 40 12 N.v.t. 4 60 N.v.t. N.v.t. 14 N.v.t. 70 30 N.v.t. N.v.t. N.v.t. 48
24 N.v.t. N.v.t. 11 N.v.t. N.v.t. 2.5 N.v.t. N.v.t. N.v.t. 82 N.v.t. N.v.t. 1 N.v.t. 40 12 N.v.t. 4 60 N.v.t. N.v.t. 14 24 N.v.t. N.v.t. N.v.t. N.v.t. 4 N.v.t.
