Omschrijving
Identificatienr.
Nr. 2: met 2 RVS inbusbouten DIN 912
Uitvoering in aluminium
Kunststof bekleding
zwart, RAL 9005, textuurafwerking SW
Uitvoering in RVS
RVS AISI CF-8 NI
mat gestraald
alleen Met hulslager
hulslager
Kunststof (PTFE)
Cilinderkopschroef DIN 912
RVS AISI 304
Zeskantmoeren DIN 985
RVS AISI 304
Zelfborgend met polyamide ring

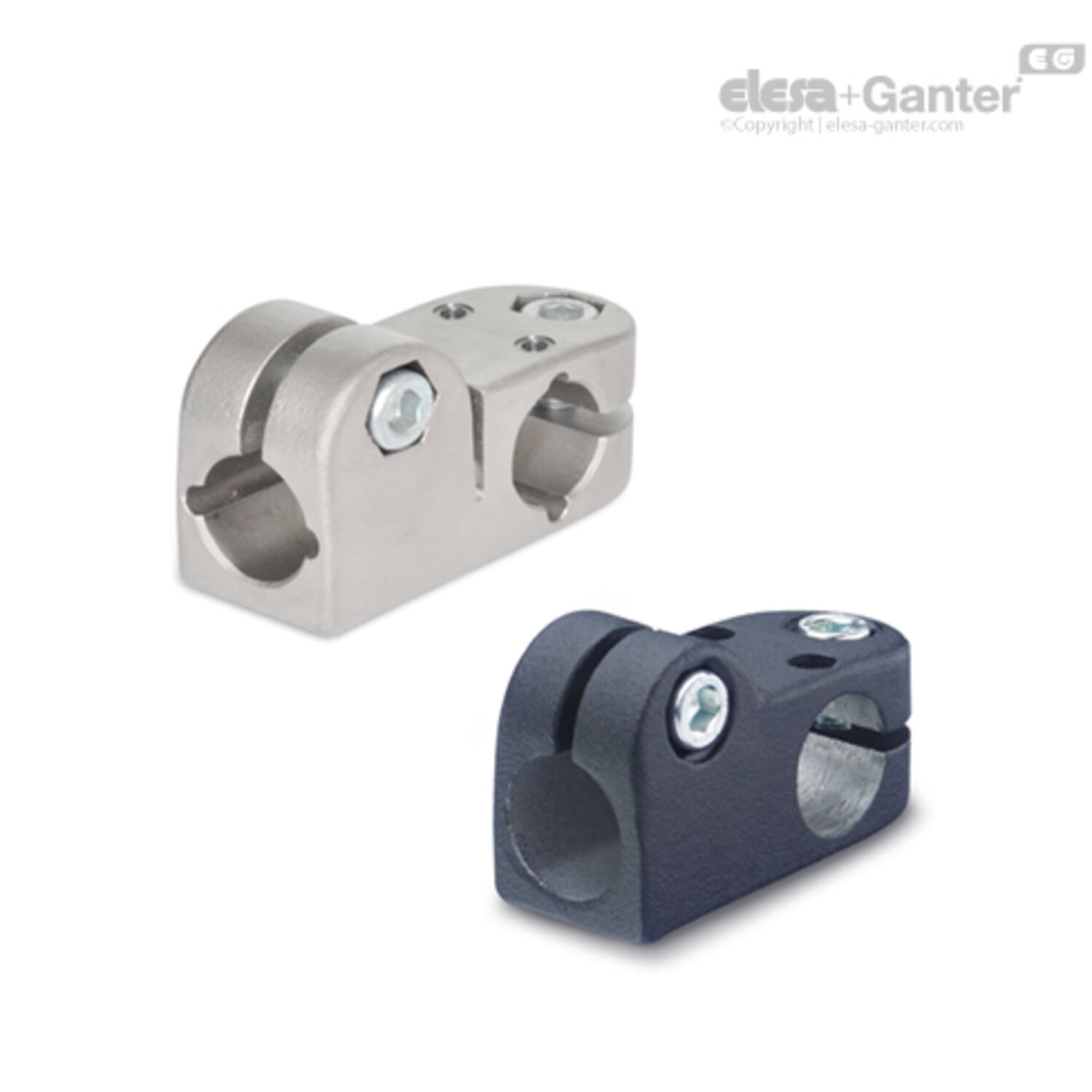

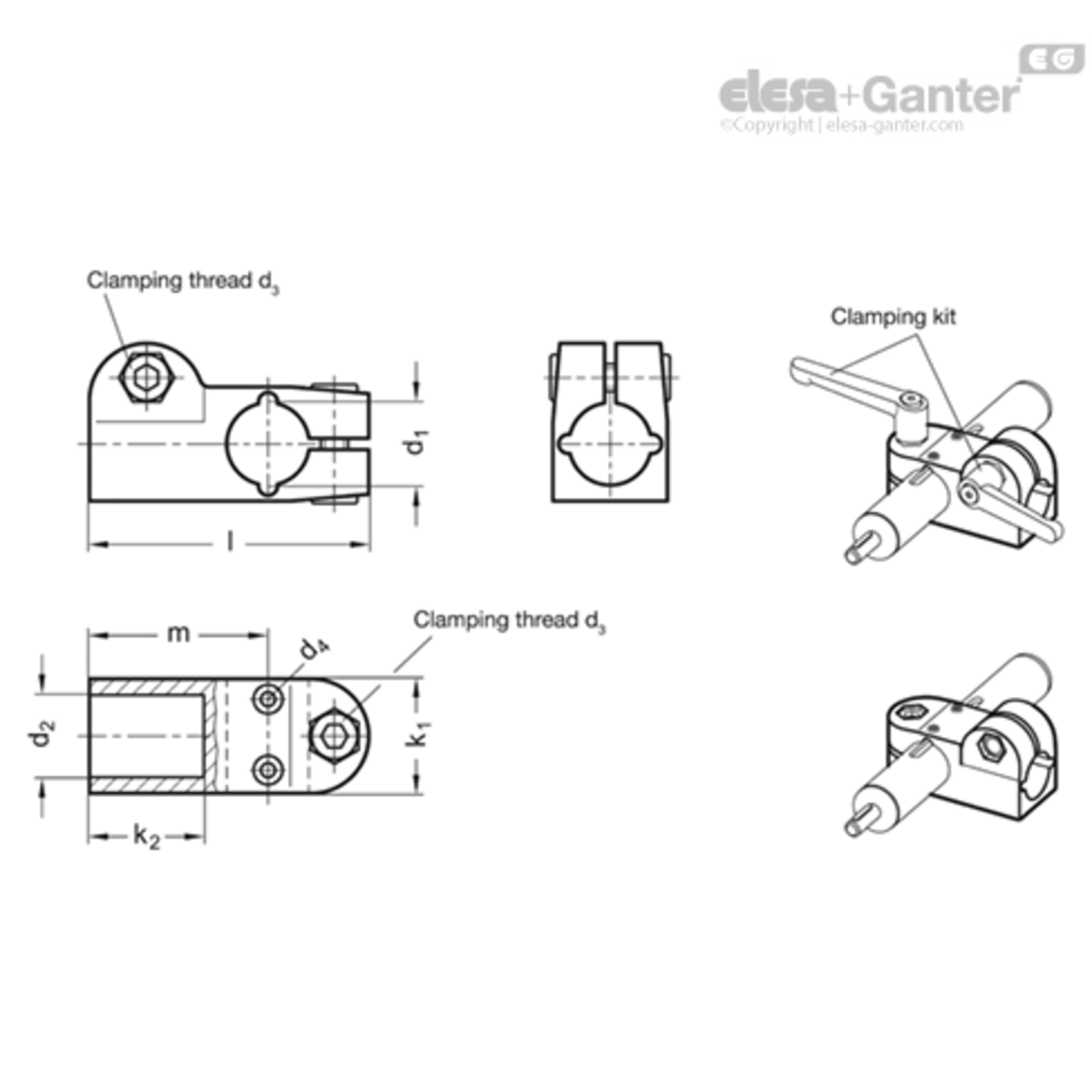

T-hoek verbindingen voor lineaire actuatoren GN 191.1 zijn gebaseerd op T-hoek klemverbindingen. De extra bevestigingsgaten worden gebruikt om de aandrijfsleutel van een lineaire actuator aan te sluiten. Boringen met de aanduiding G zijn uitgerust met hulslagers.

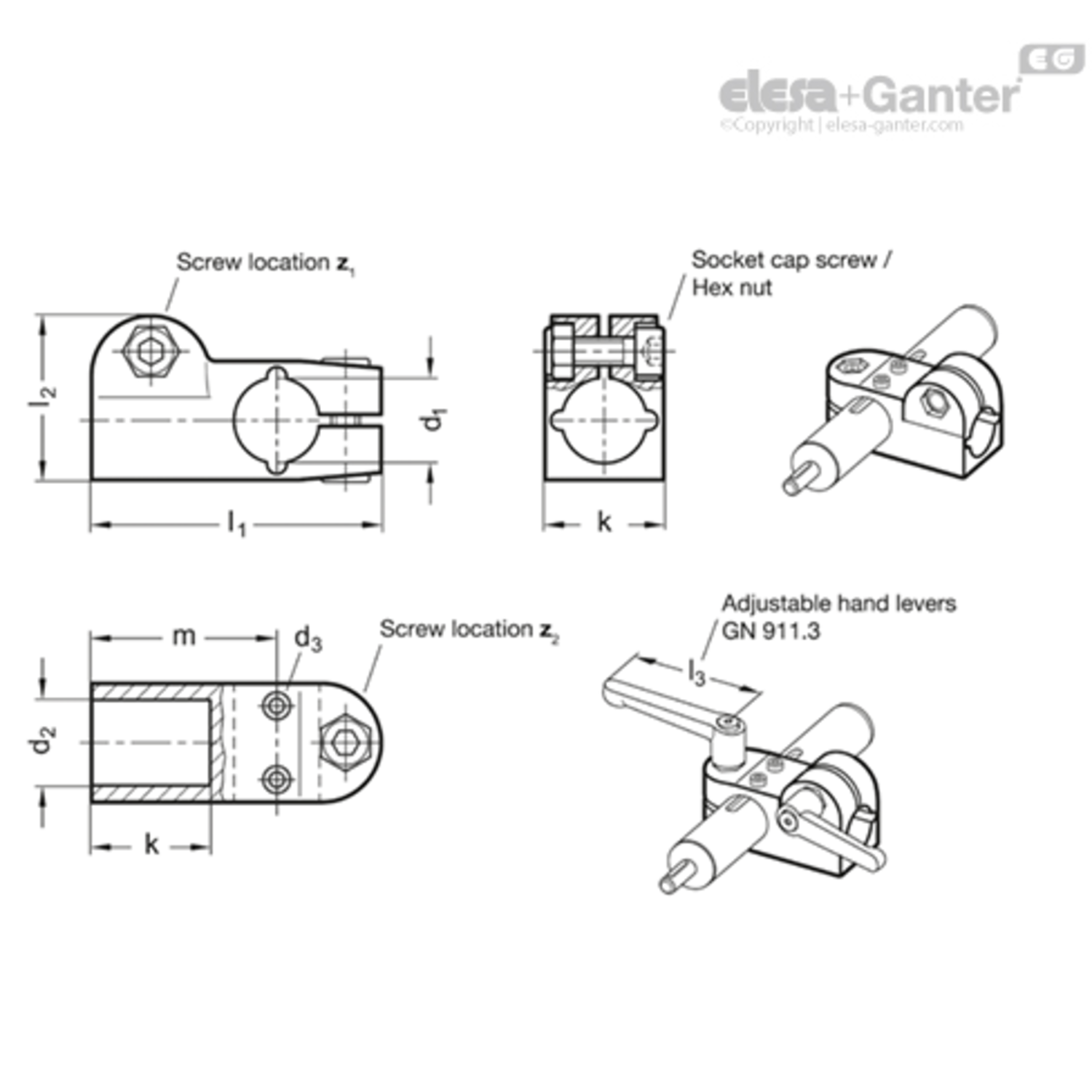

Met de schroeflocatie z2 kan de speling van de geleideboringen d1 worden afgesteld of de aansluitstukken kunnen na afstelling worden vastgeklemd.
Om snel te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 / GN 911.3 die in de tabel zijn opgesomd als accessoires.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 101707887 | GN 191.1-G18-B18-2-NI |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
k1 |
d4 |
d2 |
l1 |
k |
d1 boring B met glijbus |
Gewicht (g) |
l |
k2 |
d3 |
m |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | M 3 | B 18 | 61 | 25 | G 18 | 235 | 61 | 25 | M 3 | 39 | 34.5 |
