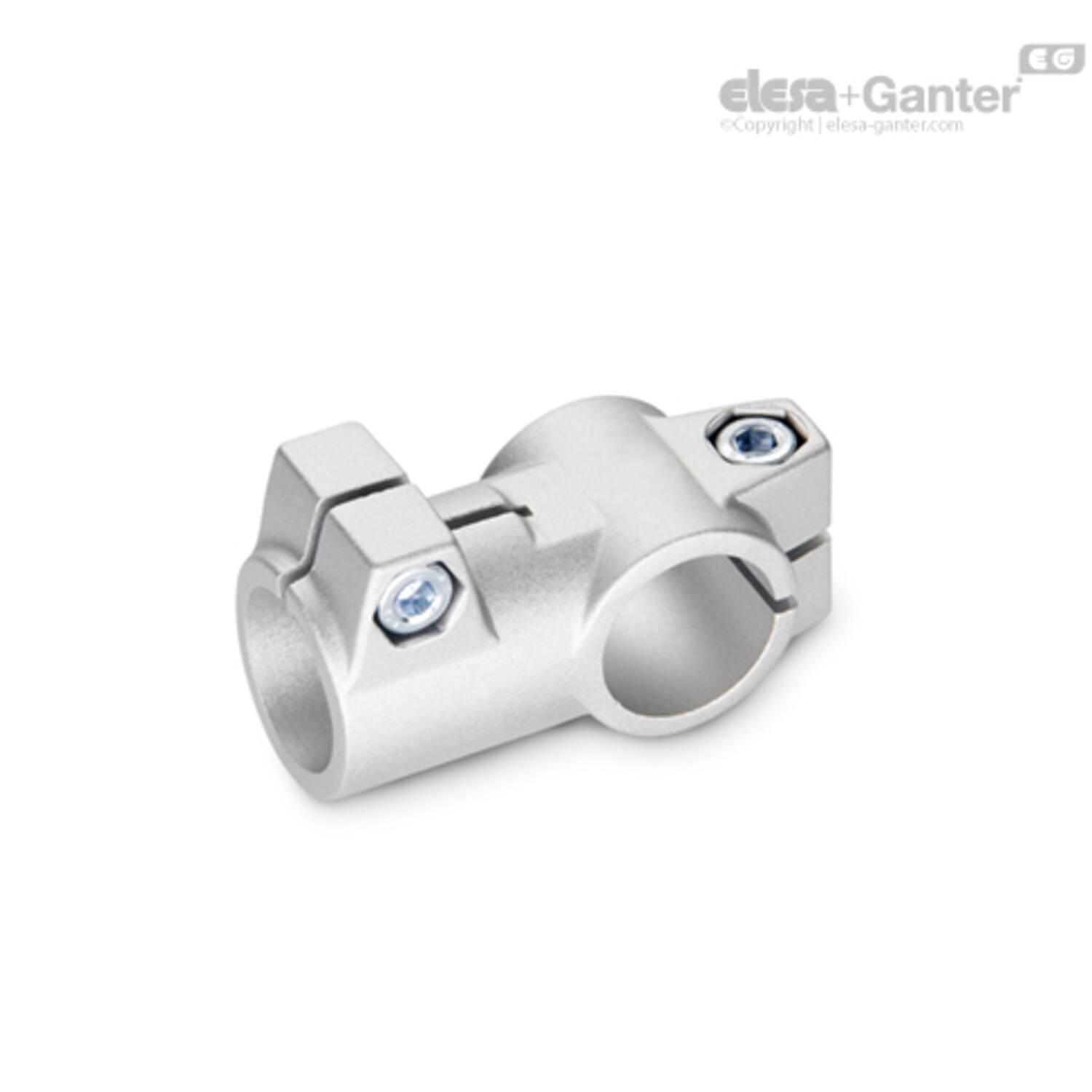

GN 192 Buisklemverbindingen
GN 192 1
GN 192 2

GN 192
Buisklemverbindingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie
Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

Gepoedercoat

zwart, RAL 9005, textuurafwerking SW

Natural, mat gestraald BL

Cilinderkopschroeven DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

2Informatie

De klemboringen van klemverbindingen met T-hoek GN 192 zijn machinaal bewerkt en speciaal ontworpen voor constructiebuizen GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

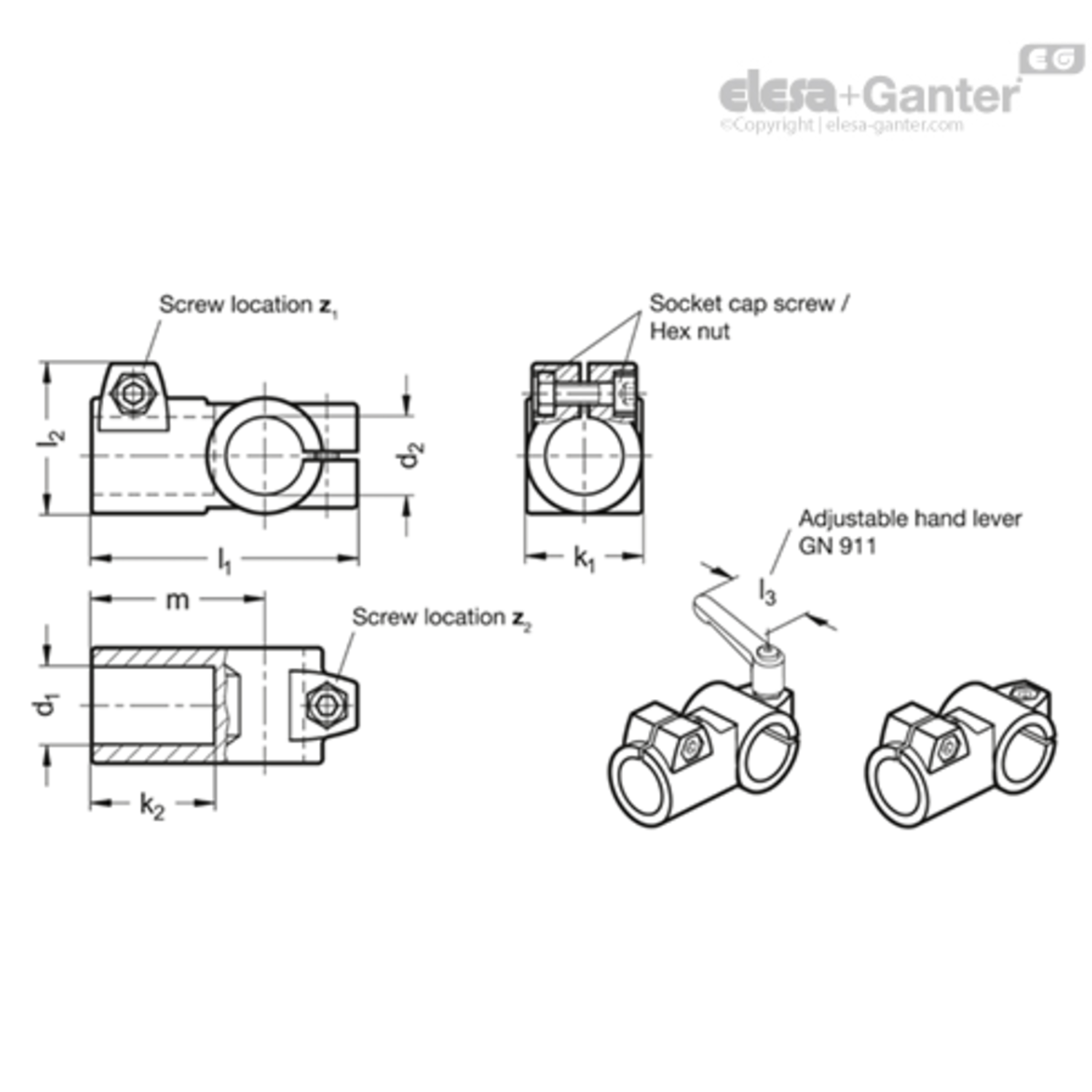

Op de schroeflocaties z1 / z2 verminderen de cilinderkopschroeven de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handgrepen GN 911
4Op aanvraag
  • d1 / d2 met ongelijke boringen
5Technische informatie

Uitvoering

GN 192
GN 192 Klemverbinding T-hoek
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103103315 GN 192-B20-B20-40-2-BL
€ 26,13
103103320 GN 192-B20-B20-40-2-SW
€ 26,13
103103325 GN 192-B25-B25-40-2-BL
€ 26,13
103103330 GN 192-B25-B25-40-2-SW
€ 26,13
103103335 GN 192-B30-B30-40-2-BL
€ 26,03
103103340 GN 192-B30-B30-40-2-SW
€ 26,03
103103345 GN 192-B30-B30-56-2-BL
€ 43,11
103103350 GN 192-B30-B30-56-2-SW
€ 43,16
103103355 GN 192-B32-B32-56-2-BL
€ 42,14
103103360 GN 192-B32-B32-56-2-SW
€ 42,99
103103365 GN 192-B35-B35-56-2-BL
€ 43,11
103103370 GN 192-B35-B35-56-2-SW
€ 42,99
103103375 GN 192-B40-B40-56-2-BL
€ 42,87
103103380 GN 192-B40-B40-56-2-SW
€ 42,99
103103385 GN 192-B40-B40-65-2-BL
€ 46,73
103103390 GN 192-B40-B40-65-2-SW
€ 46,04
103103395 GN 192-B42-B42-65-2-BL
€ 45,95
103103400 GN 192-B42-B42-65-2-SW
€ 45,85
103103405 GN 192-B45-B45-65-2-BL
€ 44,75
103103410 GN 192-B45-B45-65-2-SW
€ 44,63
103103415 GN 192-B48-B48-65-2-BL
€ 45,53
103103420 GN 192-B48-B48-65-2-SW
€ 45,63
103103425 GN 192-B50-B50-65-2-BL
€ 45,53
103103430 GN 192-B50-B50-65-2-SW
€ 45,43
103103445 GN 192-B50-B50-80-2-BL
€ 66,88
103103450 GN 192-B50-B50-80-2-SW
€ 66,95
103103485 GN 192-B60-B60-80-2-BL
€ 66,32
103103490 GN 192-B60-B60-80-2-SW
€ 65,81

k1

d2

l1

Gewicht (g)

d1

k2

d3

m

l2
40 B 20 92 267 B 20 42.5 M 8 60 52
40 B 20 92 267 B 20 42.5 M 8 60 52
40 B 25 92 220 B 25 42.5 M 8 60 52
40 B 25 92 220 B 25 42.5 M 8 60 52
40 B 30 92 186 B 30 42.5 M 8 60 52
40 B 30 92 186 B 30 42.5 M 8 60 52
56 B 30 130 661 B 30 62 M 10 90 68
56 B 30 130 661 B 30 62 M 10 90 68
56 B 32 130 645 B 32 62 M 10 90 68
56 B 32 130 645 B 32 62 M 10 90 68
56 B 35 130 630 B 35 62 M 10 90 68
56 B 35 130 630 B 35 62 M 10 90 68
56 B 40 130 481 B 40 62 M 10 90 68
56 B 40 130 481 B 40 62 M 10 90 68
65 B 40 148 922 B 40 75 M 10 103 77.5
65 B 40 148 922 B 40 75 M 10 103 77.5
65 B 42 148 889 B 42 75 M 10 103 77.5
65 B 42 148 889 B 42 75 M 10 103 77.5
65 B 45 148 869 B 45 75 M 10 103 77.5
65 B 45 148 869 B 45 75 M 10 103 77.5
65 B 48 148 732 B 48 75 M 10 103 77.5
65 B 48 148 732 B 48 75 M 10 103 77.5
65 B 50 148 676 B 50 75 M 10 103 77.5
65 B 50 148 676 B 50 75 M 10 103 77.5
80 B 50 177 1660 B 50 80 M 10 125 92
80 B 50 177 1660 B 50 80 M 10 125 92
80 B 60 177 1260 B 60 80 M 10 125 92
80 B 60 177 1260 B 60 80 M 10 125 92
