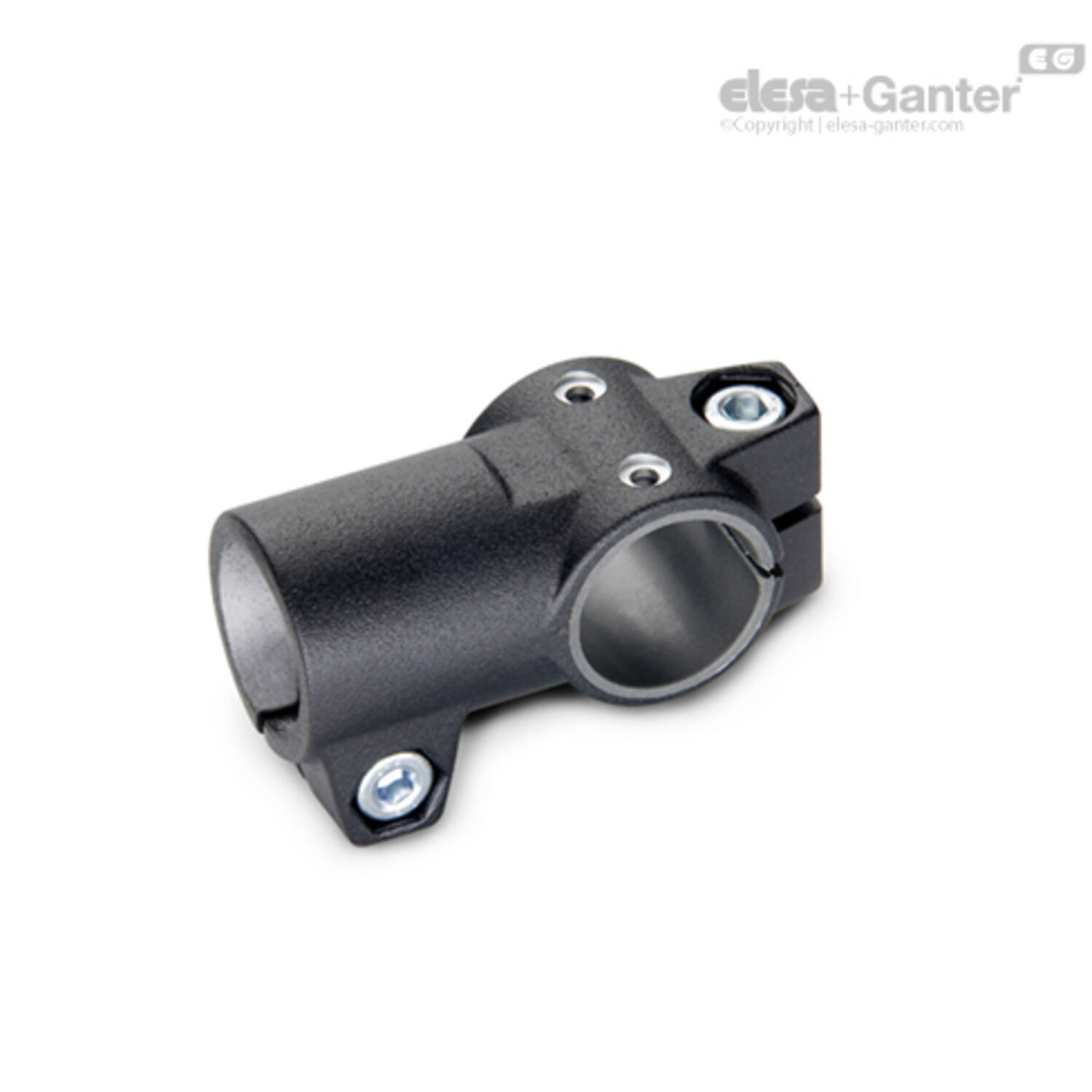

GN 192.1 Klemverbindingen T-hoek
GN 192.1 1
GN 192.1 2

GN 192.1
Klemverbindingen T-hoek

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

Kunststof bekleding

zwart, RAL 9005, textuurafwerking S

  • hulslager

Kunststof (PTFE)

  • Cilinderkopschroeven DIN 912

RVS AISI 304

  • Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

2Informatie

T-hoek verbindingen voor lineaire actuatoren GN 192.1 zijn gebaseerd op T-hoek klemverbindingen. De extra bevestigingsgaten worden gebruikt om de aandrijfsleutel van een lineaire actuator aan te sluiten. Boringen met de aanduiding G zijn uitgerust met hulslagers.

Met behulp van de klemschroef z2 kan de speling van de geleideboring d1 worden afgesteld of kan de lineaire actuator worden geklemd na afstelling.

Om snel te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handgrepen GN 911
4Technische informatie

Uitvoering

GN 192.1
GN 192.1 Klemverbinding lineair T-hoek
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103103265 GN 192.1-B30-B30-40-2-S
€ 51,24
470064293 GN 192.1-B30-B30-56-2-S
€ 79,20
103103270 GN 192.1-B40-B40-56-2-S
€ 82,74
470064294 GN 192.1-B40-B40-65-2-S
€ 83,79
103103275 GN 192.1-B50-B50-65-2-S
€ 87,57
103103285 GN 192.1-B60-B60-80-2-S
€ 122,49
103103290 GN 192.1-G30-B30-40-2-S
€ 91,91
470064295 GN 192.1-G30-B30-56-2-S
€ 139,37
103103295 GN 192.1-G40-B40-56-2-S
€ 146,50
470064296 GN 192.1-G40-B40-65-2-S
€ 146,25
103103300 GN 192.1-G50-B50-65-2-S
€ 153,67
103103310 GN 192.1-G60-B60-80-2-S
€ 203,23

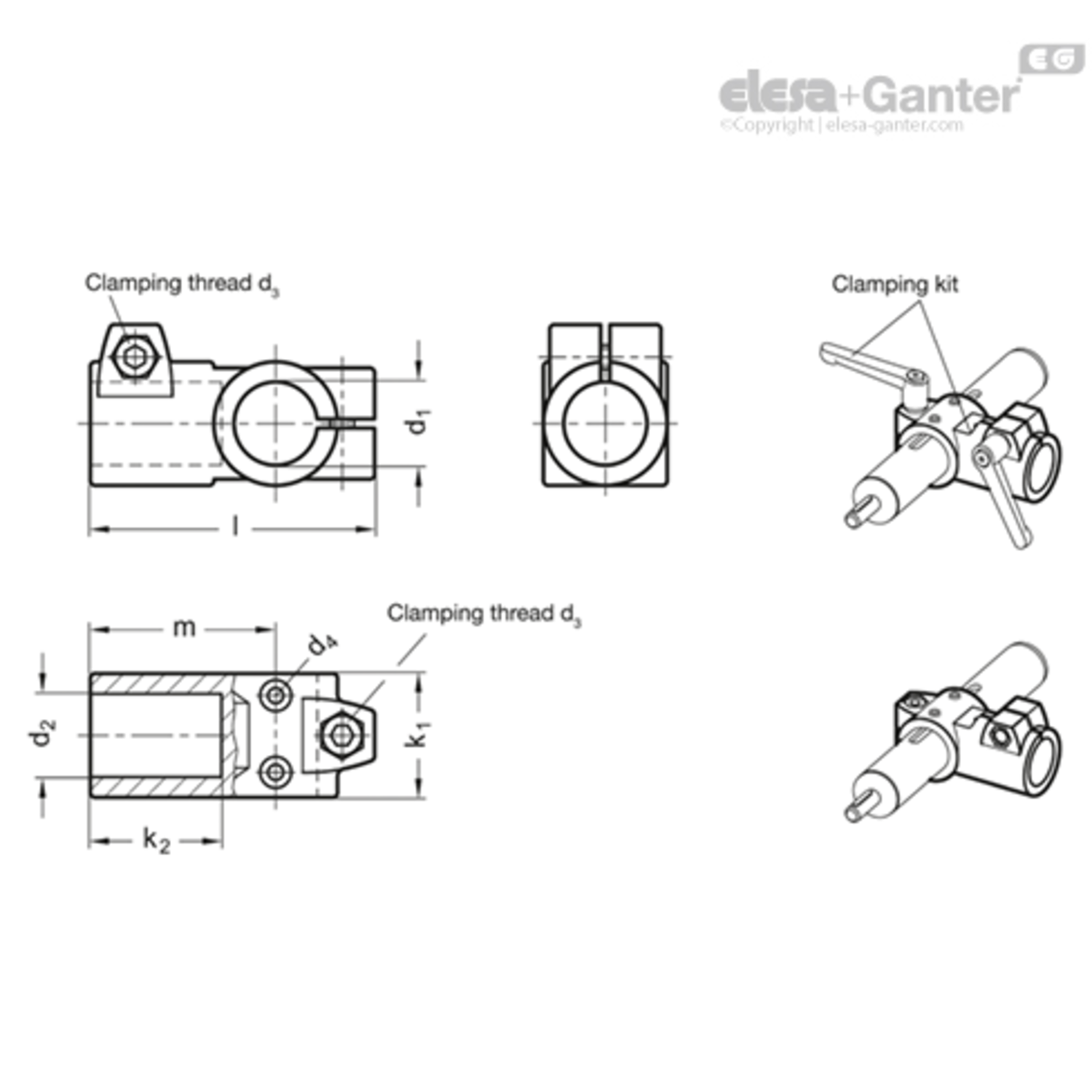

k1

d4

d2

l1

d1 boring B met glijbus

Gewicht (g)

l

k2

d3

d1 boring B zonder glijbus

m

l2
40 M 4 B 30 92 N.v.t. 185 92 42.5 M 4 B 30 60 52
n.v.t. n.v.t. B 30 130 n.v.t. 661 n.v.t. n.v.t. M 4 n.v.t. 90 68
56 M 5 B 40 130 N.v.t. 450 129 62 M 5 B 40 90 68
n.v.t. n.v.t. B 40 148 n.v.t. 922 n.v.t. n.v.t. M 5 n.v.t. 103 77.5
65 M 6 B 50 148 N.v.t. 620 148 75 M 6 B 50 103 77.5
80 M 8 B 60 177 N.v.t. 1260 177 80 M 8 B 60 125 92
40 M 4 B 30 92 G 30 185 92 42.5 M 4 N.v.t. 60 52
n.v.t. n.v.t. B 30 130 n.v.t. 661 n.v.t. n.v.t. M 4 n.v.t. 90 68
56 M 5 B 40 130 G 40 450 129 62 M 5 N.v.t. 90 68
n.v.t. n.v.t. B 40 148 n.v.t. 922 n.v.t. n.v.t. M 5 n.v.t. 103 77.5
65 M 6 B 50 148 G 50 620 148 75 M 6 N.v.t. 103 77.5
80 M 8 B 60 177 G 60 1260 177 80 M 8 N.v.t. 125 92
