GN 192.5

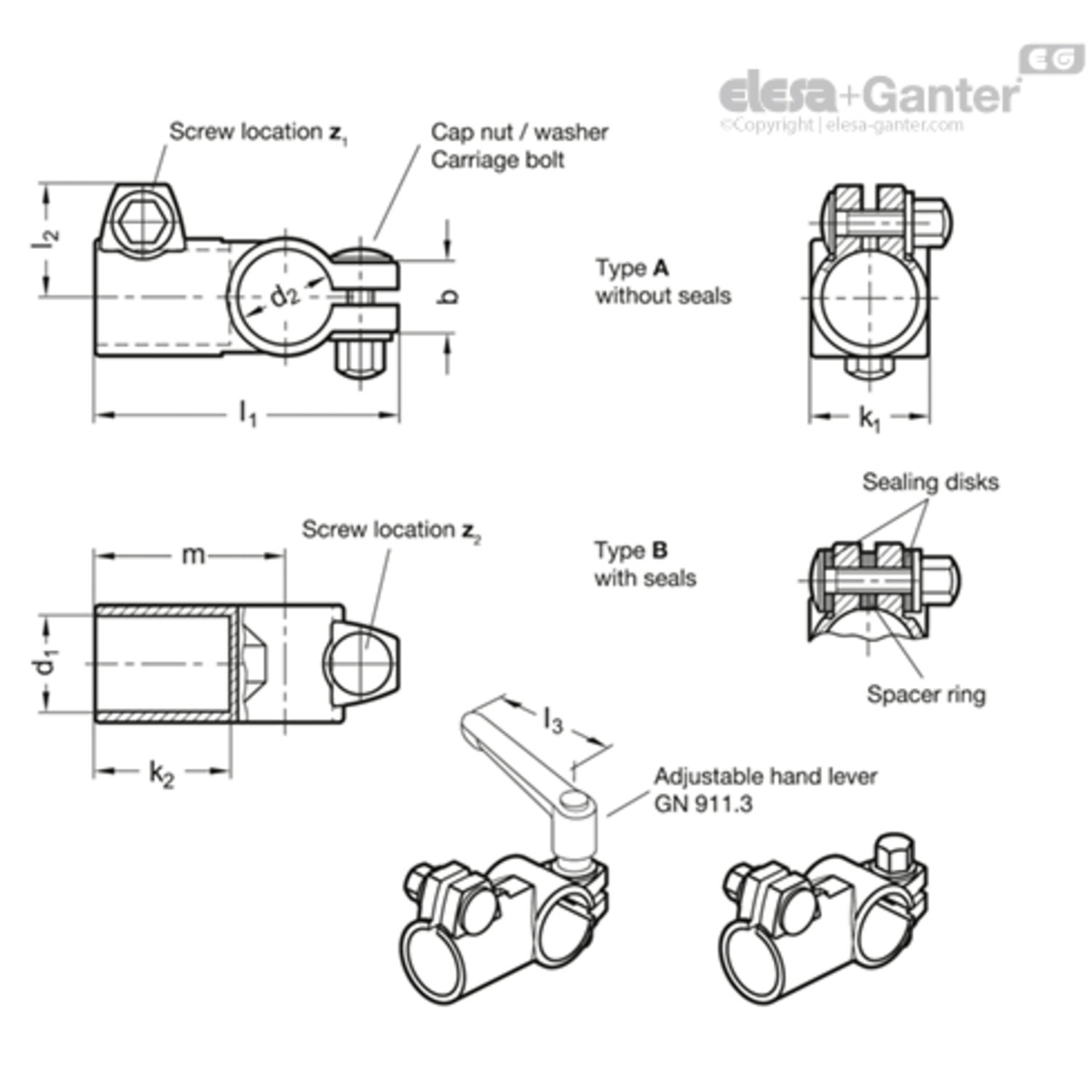

Tube clamp connectors

Typen

• Type A: zonder afdichtingen

• Type B: met afdichtingen

Roestvrij staal AISI CF-8

mat gestraald

Identificatienr.

Nr. 4: met 2 roestvrijstalen dopmoeren DIN 917

Slotbout DIN 603

RVS

Dopmoeren DIN 917 / Sluitringen

RVS

• Afdichtschijven

Kunststof (polyacetaal POM)

• Afstandsstuk ring

Siliconen, 40 ... 60 Shore A

De klemboringen van klemverbindingen met T-hoek GN 192.5 zijn machinaal bewerkt en speciaal ontworpen voor constructiebuizen GN 990  of DIN 2391, DIN 2395 en DIN 2462.

Op de schroeflocaties z1 / z2 verminderen de slotbouten en dopmoeren de dwarsdoorsnede van de boring voor het klemmen. Type B is voorzien van afdichtingen op de schroeflocaties.

Om te klemmen zonder gereedschap kunnen de dopmoeren vervangen worden door de verstelbare handgrepen GN 911.3 die in de tabel zijn opgesomd als accessoires.

• Kenmerken RVS

• Kunststofkenmerken

• Verstelbare handgrepen GN 911.3
