GN 193 Buisklemverbindingen
GN 193-B-B 1

GN 193
Buisklemverbindingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie
Identificatienr.

Nr. 2: met 4 RVS inbusbouten DIN 912

Aluminium

Gepoedercoat

zwart, RAL 9005, textuurafwerking SW

Natural, mat gestraald BL

Cilinderkopschroeven DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

Roestvast AISI 304

Zelfborgend met polyamide ring

2Informatie

De klemboringen van klemverbindingen met T-hoek GN 193 zijn niet machinaal bewerkt en ontworpen voor constructiebuizen GN 990 of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

De vierkante ontwerpen zijn ook geschikt voor gebruik in profielsystemen.

Op de schroeflocaties z verminderen de cilinderkopschroeven de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handgrepen GN 911
4Technische informatie

Uitvoering

GN 193-B-B

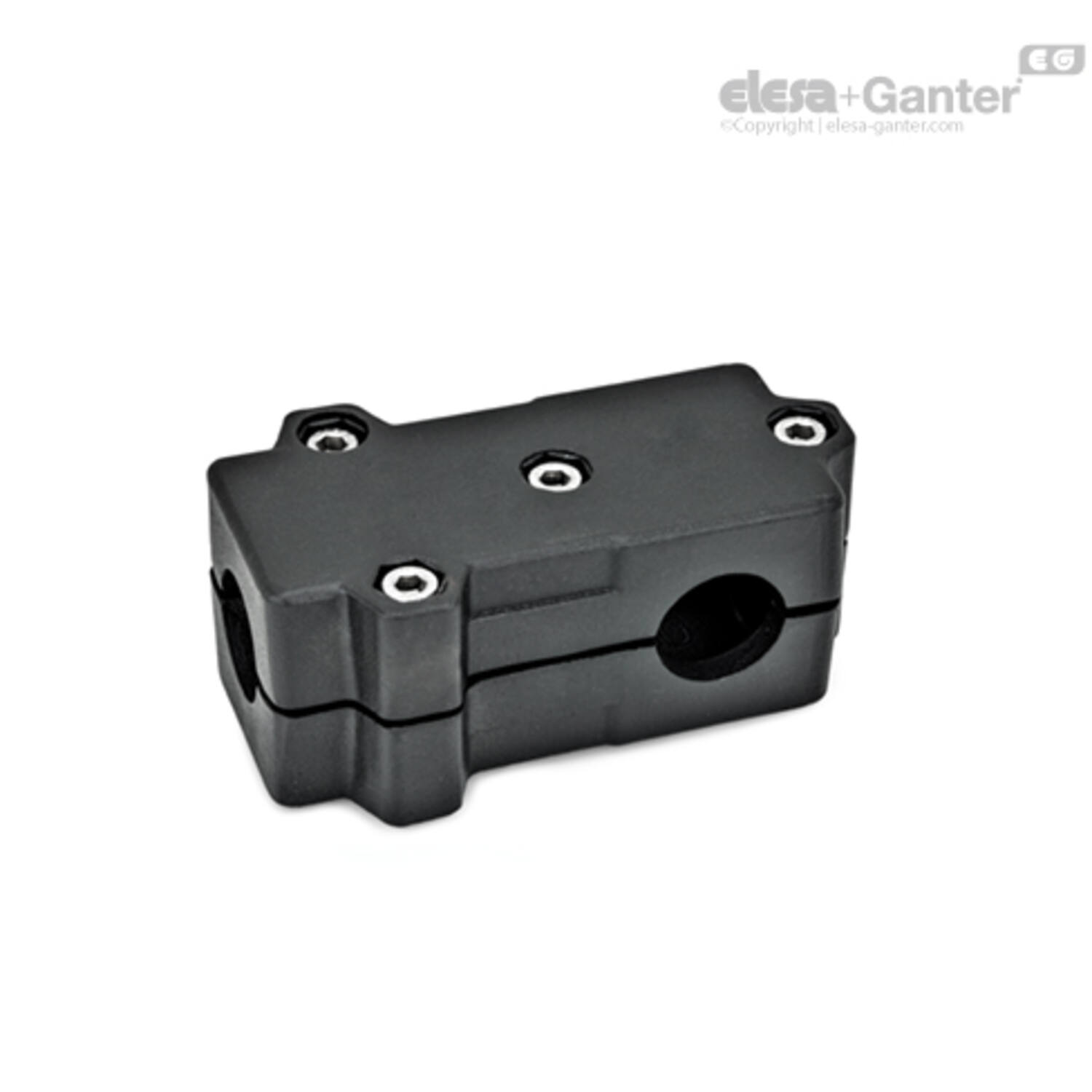

GN 193-B-B Klemverbinding T-hoek, aluminium
GN 193-B-S
GN 193-B-S Klemverbinding T-hoek, aluminium
GN 193-S-S
GN 193-S-S Klemverbinding T-hoek, aluminium
GN 193-S-B
GN 193-S-B Klemverbinding T-hoek, aluminium
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103103495 GN 193-B20-B20-50-2-BL
€ 36,99
103103500 GN 193-B20-B20-50-2-SW
€ 36,84
103103515 GN 193-B25-B25-50-2-BL
€ 36,82
103103520 GN 193-B25-B25-50-2-SW
€ 36,84
103103535 GN 193-B30-B30-50-2-BL
€ 36,82
103103540 GN 193-B30-B30-50-2-SW
€ 37,04
103103555 GN 193-B30-B30-60-2-BL
€ 50,29
103103560 GN 193-B30-B30-60-2-SW
€ 50,63
103103605 GN 193-B32-B32-60-2-BL
€ 50,53
103103610 GN 193-B32-B32-60-2-SW
€ 50,63
103103625 GN 193-B35-B35-60-2-BL
€ 50,53
103103630 GN 193-B35-B35-60-2-SW
€ 50,41
103103665 GN 193-B40-B40-60-2-BL
€ 50,31
103103670 GN 193-B40-B40-60-2-SW
€ 50,41
103103675 GN 193-B40-B40-76-2-BL
€ 56,14
103103680 GN 193-B40-B40-76-2-SW
€ 56,17
103103715 GN 193-B42-B42-76-2-BL
€ 56,14
103103720 GN 193-B42-B42-76-2-SW
€ 56,14
103103725 GN 193-B45-B45-76-2-BL
€ 56,14
103103730 GN 193-B45-B45-76-2-SW
€ 56,14
103103745 GN 193-B48-B48-76-2-BL
€ 55,90
103103750 GN 193-B48-B48-76-2-SW
€ 55,90
103103755 GN 193-B50-B50-76-2-BL
€ 55,90
103103760 GN 193-B50-B50-76-2-SW
€ 55,90

k Klemlengte

d2

l1

k

s1

l3

Gewicht (g)

d1

d3

s2

m

l2
50 B 20 120 50 N.v.t. 46 446 B 20 M 8 N.v.t. 86 68
50 B 20 120 50 N.v.t. 46 446 B 20 M 8 N.v.t. 86 68
50 B 25 120 50 N.v.t. 46 436 B 25 M 8 N.v.t. 86 68
50 B 25 120 50 N.v.t. 46 436 B 25 M 8 N.v.t. 86 68
50 B 30 120 50 N.v.t. 46 422 B 30 M 8 N.v.t. 86 68
50 B 30 120 50 N.v.t. 46 422 B 30 M 8 N.v.t. 86 68
60 B 30 141 60 N.v.t. 59 767 B 30 M 8 N.v.t. 101.5 79
60 B 30 141 60 N.v.t. 59 767 B 30 M 8 N.v.t. 101.5 79
60 B 32 141 60 N.v.t. 59 769 B 32 M 8 N.v.t. 101.5 79
60 B 32 141 60 N.v.t. 59 769 B 32 M 8 N.v.t. 101.5 79
60 B 35 141 60 N.v.t. 59 757 B 35 M 8 N.v.t. 101.5 79
60 B 35 141 60 N.v.t. 59 757 B 35 M 8 N.v.t. 101.5 79
60 B 40 141 60 N.v.t. 59 719 B 40 M 8 N.v.t. 101.5 79
60 B 40 141 60 N.v.t. 59 719 B 40 M 8 N.v.t. 101.5 79
76 B 40 176 76 N.v.t. 70 1198 B 40 M 10 N.v.t. 127 98
76 B 40 176 76 N.v.t. 70 1198 B 40 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1188 B 42 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1188 B 42 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1164 B 45 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1164 B 45 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1134 B 48 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1134 B 48 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1104 B 50 M 10 N.v.t. 127 98
76 n.v.t. 176 76 N.v.t. 70 1104 B 50 M 10 N.v.t. 127 98
Vorige Volgende
