GN 196 Buisklemverbindingen
GN 196 1
GN 196 2
GN 196 3

GN 196
Buisklemverbindingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

  • Kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

  • Natural, mat gestraald BL

Cilinderkopschroeven DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

Stelschroeven DIN 913

RVS AISI 304

2Informatie

De klemboringen van de hoekklemverbindingen GN 196 zijn ontworpen voor constructiebuizen GN 990  of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

Op de schroeflocaties z verminderen de cilinderkopschroeven de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911 die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handhendels GN 911
4Technische informatie

Uitvoering

GN 196

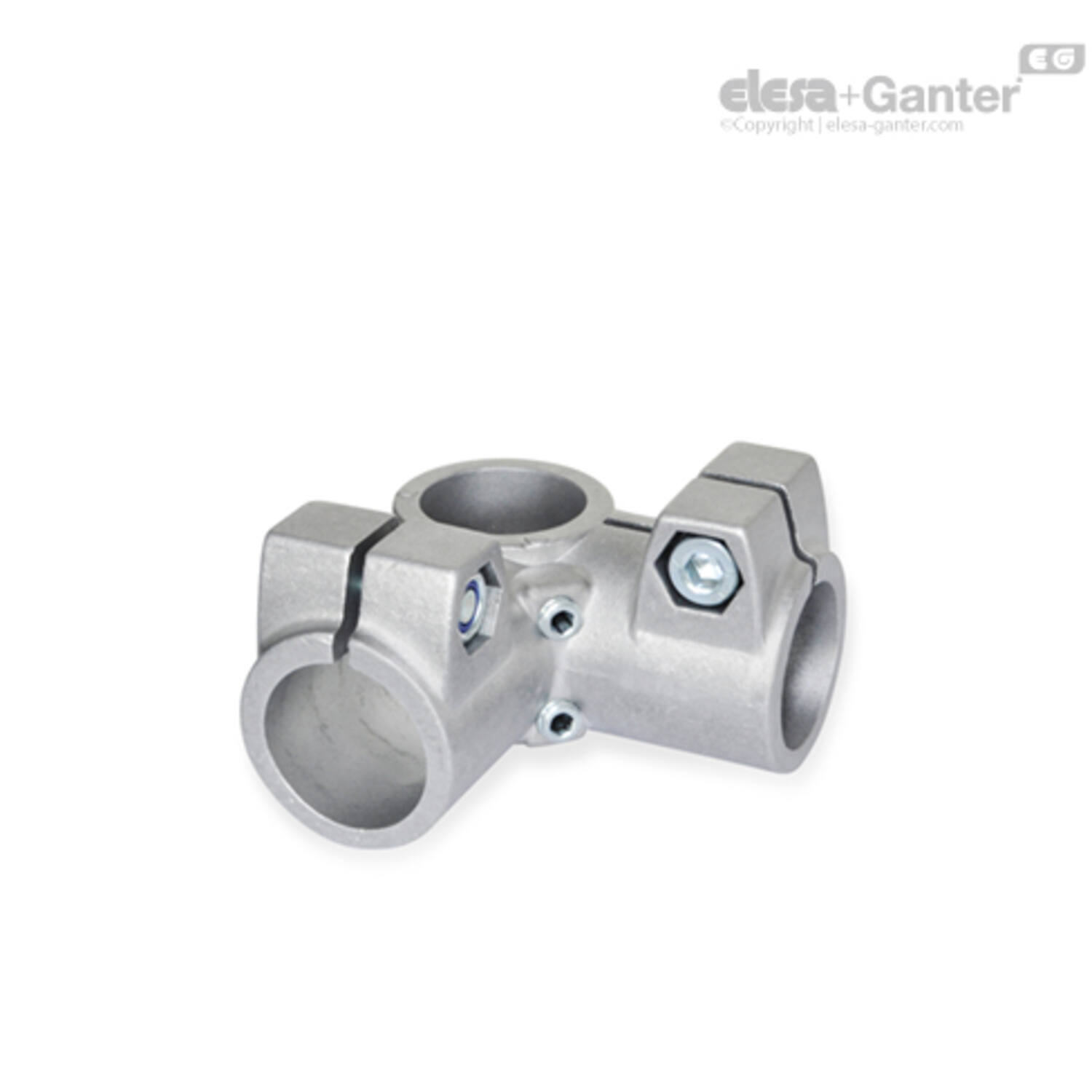

GN 196 Hoekklemverbinding, aluminium
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109541355 GN 196-B20-B20-2-BL
€ 60,63
109541360 GN 196-B20-B20-2-SW
€ 60,63
109541365 GN 196-B25-B25-2-BL
€ 60,02
109541370 GN 196-B25-B25-2-SW
€ 60,63
109541375 GN 196-B30-B30-2-BL
€ 60,34
109541380 GN 196-B30-B30-2-SW
€ 60,34
470059922 GN 196-B40-B40-2-BL
€ 84,38
470059923 GN 196-B40-B40-2-SW
€ 90,48
470059924 GN 196-B42-B42-2-BL
€ 90,06
470059925 GN 196-B42-B42-2-SW
€ 90,06
470059926 GN 196-B45-B45-2-BL
€ 89,62
470059927 GN 196-B45-B45-2-SW
€ 89,62
470059928 GN 196-B48-B48-2-BL
€ 89,62
470059929 GN 196-B48-B48-2-SW
€ 89,62
470059930 GN 196-B50-B50-2-BL
€ 89,62
470059931 GN 196-B50-B50-2-SW
€ 89,62

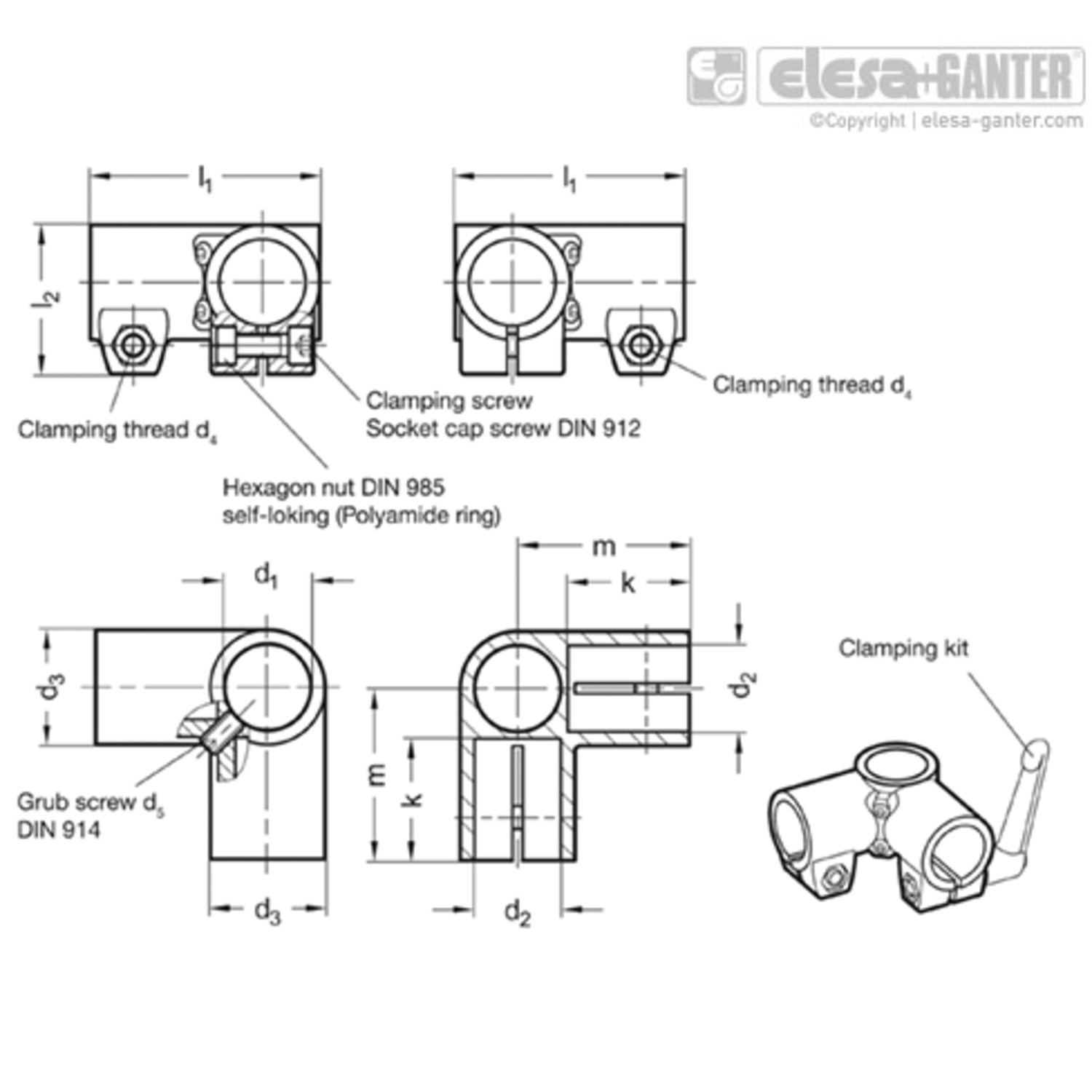

d4

k Klemlengte

d2

l1

D1

Klemkit voor dp4

Gewicht (g)

d1

d3

d5

m

l2
M 8 40 B 20 80 B 20 GN 911-M8-32 345 B 20 40 M 8 60 52
M 8 40 B 20 80 B 20 GN 911-M8-32 345 B 20 40 M 8 60 52
M 8 40 B 25 80 B 25 GN 911-M8-32 287 B 25 40 M 8 60 52
M 8 40 B 25 80 B 25 GN 911-M8-32 287 B 25 40 M 8 60 52
M 8 40 B 30 80 B 30 GN 911-M8-32 216 B 30 40 M 8 60 52
M 8 40 B 30 80 B 30 GN 911-M8-32 216 B 30 40 M 8 60 52
n.v.t. n.v.t. n.v.t. 135.5 n.v.t. n.v.t. 1188 n.v.t. 65 n.v.t. 103 77.5
