GN 200

Bedieningsknoppen

Omschrijving

1Specificatie
Uitvoering in staal
Typen
  • Type A: Draaiknop, gezwart, zonder schaal
  • Type AS: Draaiknop, mat verchroomd, met schaalverdeling 0 ... 50, 60
  • Type B: met 1 spanhendel
  • Type C: met 2 spanhendels

Staal

Gezwart

Type AS:

Draaiknop mat verchroomd

  • Schaal gegraveerd met laserprecisie, zwart
  • Referentielijn op locatiering

Vaste cilindrische handgrepen  I.280

Kunststof, technopolymeer

zwart, glanzende afwerking

Uitvoering in RVS
Typen
  • Type A: zonder schaal
  • Type AS: met schaal 0 ... 50, 60 schaalverdelingen

RVS AISI 303 NI

Type AS:

  • Schaal gegraveerd met laserprecisie, zwart
  • Referentielijn op locatiering

Spiebaan P9 DIN 6885

Pagina 1 voor boring K 10

Pagina 2 voor boringen > K 10

2Informatie

Indexeringsmechanismen GN 200 vervangen en vereenvoudigen gecompliceerde indexerings- en veiligheidsmechanismen, zoals indrukkingshendels, vergrendelingsmechanismen, indexeringspennen en andere bevestigingselementen.

Naast de standaardschaal (type AS) kan de uitvoering van de draaiknop worden geleverd met verschillende schalen. In dergelijke gevallen is het raadzaam om de mat verchroomde uitvoering te gebruiken, omdat het kleurcontrast beter is. (Uitvoering in staal ST)

Met betrekking tot het ontwerp, nummering, nummerpositie en nummeringsvolgorde van de schaal, zie de lay-out voor schaalringen op het bestelformulier 'Hoe kunt u schaalverdelingen bestellen?' .

3Op aanvraag4Technische informatie5Toepassingen

Dankzij indexeringsmechanismen kunnen assen of spindels met een draaihoek van 6° (of een veelvoud daarvan) worden versteld en vervolgens door middel van een vertanding tegen verdraaien worden geborgd.

6Beschrijving

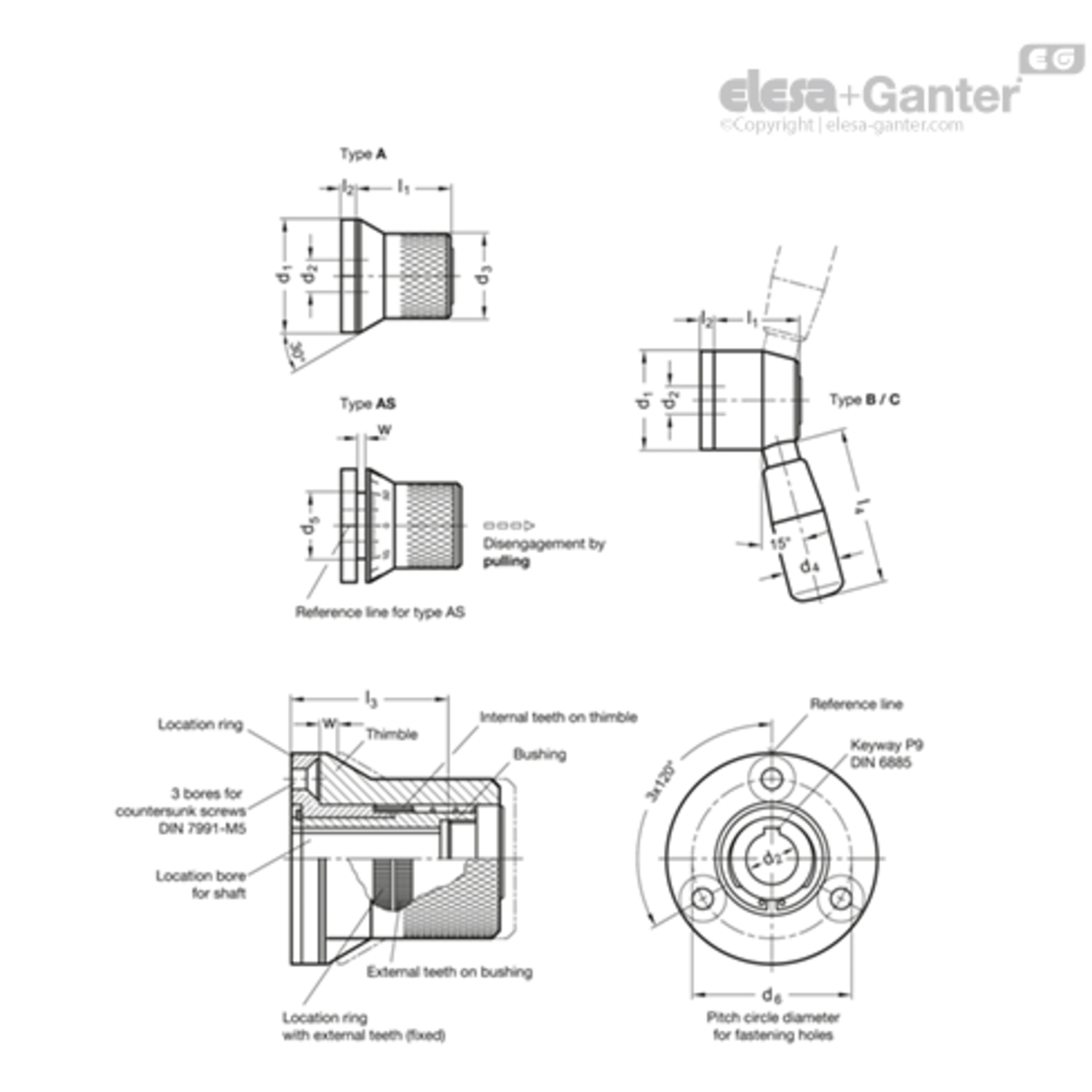

Het indexeringsmechanisme is een op zichzelf staande eenheid waarbij alle verstel- en borgelementen in de kleinst mogelijke ruimte zijn ondergebracht. Het bestaat uit drie hoofdonderdelen:

  • De bus is verbonden met de as via een spiebaan of kruisplug.
  • De locatiering zit vast; hij wordt op de bus gemonteerd en met 3 verzonken schroeven aan de machine bevestigd (bijv. DIN 7991-M5).
  • De kartelnaaf verbindt de vaste locatiering en de as die kan worden aangepast

Wanneer vergrendeld, grijpt de binnenvertanding op de kartelnaaf (60 tanden) gelijktijdig aan met de buitenvertanding van zowel de vaste locatiering als de bus die op de as is aangesloten. Om de as af te stellen, wordt de kartelnaaf tegen de veerdruk in getrokken, waardoor deze loskomt van de locatiering. De kartelnaaf blijft echter via de buitenvertanding van de bus vormsluitend met de as verbonden. Door de kartelnaaf te draaien kan de as nu worden aangepast.

7Meer informatie
  • Met 60 tanden kunnen de volgende indelingen worden bereikt: 2, 3, 4, 5, 6, 10, 20, 30. Een eenvoudige methode zorgt ervoor dat de as slechts in een beperkt aantal posities kan worden geïndexeerd, d.w.z. elke 120°. Om die reden wordt de locatiering vervaardigd met een paspen, die het ingrijpen enkel mogelijk maakt wanneer de bus voorzien is van een overeenkomstige opening (zie montagevoorbeelden). Die opening kan te groot gemaakt worden, aangezien de paspen enkel is bestemd voor grove positionering. Nauwkeurige positionering blijft behouden via de tanden.
  • Voor afstelling met een spindel met schroefdraad wordt aanbevolen om de 1,5 mm schroefdraadspoed toe te kennen aan de standaardschaal met 60 schaalverdelingen (type AS): 1 schaalverdeling = 0,025 mm.
  • De vertanding zorgt voor een nauwkeurigere en meer slijtvaste indexering dan individuele paspennen.
  • Als bij het instellen een zeer hoog koppel moet worden overwonnen, is het ontgrendelen en vergrendelen moeilijker vanwege de geringe speling respectievelijk de wrijving in de tandflanken. In dit geval wordt aanbevolen om indexeringshendels GN 215 te gebruiken.
8Schaalverdelingen - „Hoe te bestellen“

De grootte van de cijfers en de lengte van de schaalverdeling zijn afhankelijk van het aantal schaalverdelingen, het aantal cijfers en de diameter van de schaalring. De schaalverdeling is met laserprecisie gegraveerd.

Video's

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

d4

d1 -0.5

l1

l3

Gewicht (g)

d6

d2 H7

d1

l4

w

d3

d5

l2

Filter
100700180 GN 200-44-K10-A
€ 64,25
23 44 37 31 309 33 K 10 44 75 4 33 23 6
100700185 GN 200-44-K10-AS
€ 91,13
23 44 37 31 310 33 K 10 44 75 4 33 23 6
100700190 GN 200-44-K10-B
€ 77,86
23 44 37 31 494 33 K 10 44 75 4 33 23 6
100700423 GN 200-44-K10-C
€ 97,60
23 44 37 31 560 33 K 10 44 75 4 33 23 6
100700410 GN 200-44-K12-A
€ 64,25
23 44 37 31 310 33 K 12 44 75 4 33 23 6
100700415 GN 200-44-K12-AS
€ 91,13
23 44 37 31 300 33 K 12 44 75 4 33 23 6
100700420 GN 200-44-K12-B
€ 77,86
23 44 37 31 485 33 K 12 44 75 4 33 23 6
100700426 GN 200-44-K12-C
€ 97,60
23 44 37 31 278 33 K 12 44 75 4 33 23 6
100700200 GN 200-52-K12-A
€ 77,59
26 52 37.5 31.5 478 41.8 K 12 52 90 4 42 31.5 6
100700205 GN 200-52-K12-AS
€ 106,34
26 52 37.5 31.5 478 41.8 K 12 52 90 4 42 31.5 6
100700210 GN 200-52-K12-B
€ 92,82
26 52 37.5 31.5 697 41.8 K 12 52 90 4 42 31.5 6
100700469 GN 200-52-K12-C
€ 109,07
26 52 37.5 31.5 785 41.8 K 12 52 90 4 42 31.5 6
100700430 GN 200-52-K14-A
€ 77,59
26 52 37.5 31.5 467 41.8 K 14 52 90 4 42 31.5 6
100700435 GN 200-52-K14-AS
€ 106,34
26 52 37.5 31.5 467 41.8 K 14 52 90 4 42 31.5 6
100700440 GN 200-52-K14-B
€ 92,82
26 52 37.5 31.5 686 41.8 K 14 52 90 4 42 31.5 6
100700474 GN 200-52-K14-C
€ 109,07
26 52 37.5 31.5 770 41.8 K 14 52 90 4 42 31.5 6
100700450 GN 200-52-K16-A
€ 77,59
26 52 37.5 31.5 455 41.8 K 16 52 90 4 42 31.5 6
100700455 GN 200-52-K16-AS
€ 106,34
26 52 37.5 31.5 455 41.8 K 16 52 90 4 42 31.5 6
100700460 GN 200-52-K16-B
€ 92,82
26 52 37.5 31.5 674 41.8 K 16 52 90 4 42 31.5 6
100700465 GN 200-52-K16-C
€ 109,07
26 52 37.5 31.5 760 41.8 K 16 52 90 4 42 31.5 6
