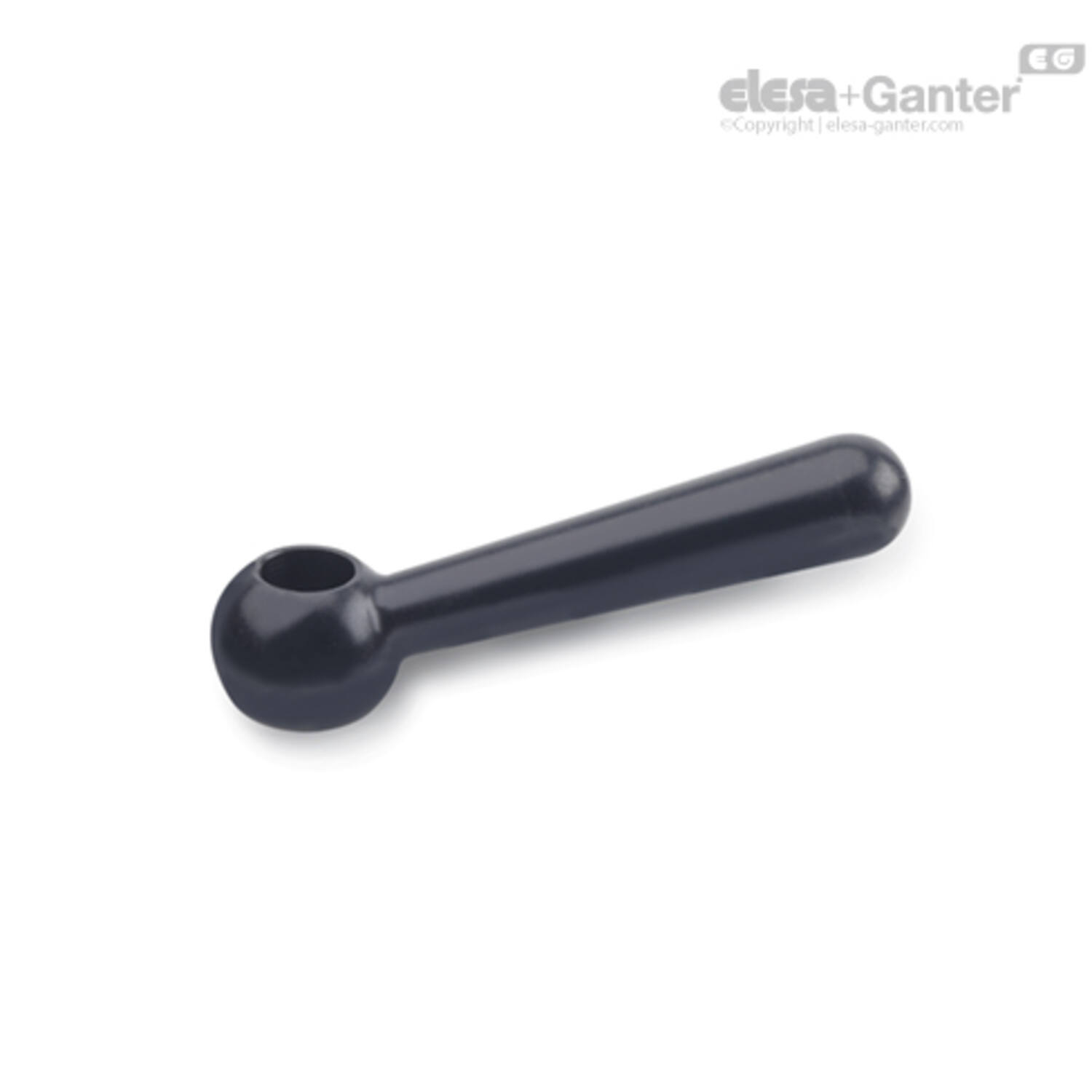

GN 204 Kegelgrepen
GN 204-N 1

GN 204
Kegelgrepen

Gezwart staal (gedraaid)

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type N: Haakse hendel met draadboring
  • Type L: Haakse hendel met gladde boring

Staal

  • gedraaid
  • Gezwart
2Op aanvraag
  • Korte klemhendels met rechte hendels
3Technische informatie

Uitvoering

GN 204-N
GN 204-N erkorte kegelgreep, gezwart staal, gat met binnendraad
GN 204-L
GN 204-L Verkorte kegelgreep, gezwart staal, gat zonder binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100505680 GN 204-13-M10-N
€ 9,66
100505710 GN 204-16-M12-N
€ 14,91
100505740 GN 204-20-M16-N
€ 26,47
100505770 GN 204-25-M20-N
€ 47,43

h ≈

d2

l1

d2 Draad

d4 ≈

Gewicht (g)

d1

d3 H7

d5

B

l2 ≈
32 M 10 63 M 10 16 60 13 N.v.t. 20 14 60
40 M 12 80 M 12 20 119 16 N.v.t. 25 17.5 76
51 M 16 100 M 16 25 232 20 N.v.t. 32 23 95
63.5 M 20 125 M 20 31 445 25 N.v.t. 40 30 119
