GN 20i
Standaard verbindingselement
Omschrijving
Type
- Type D: dubbel
Codering
- C: met schroef
Verzinkt staal, blauw gepassiveerd SZ

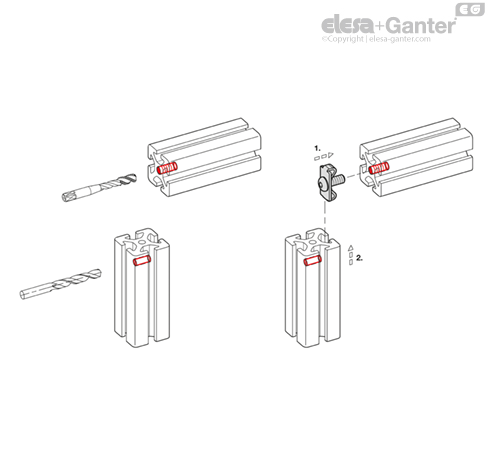

Met deze standaard GN 20i verbindingselementen bevestig je aluminum profielen in een rechte hoek. Je beveiligt de profielen met dit element tegen verdraaiingen. Hiervoor is een bewerking van beide profielen nodig. De binnendraad kan direct in de profielgaten van het eindvlak worden afgesneden.
Indien panelen worden gebruikt in de uitsparing, moeten ze op geschikte wijze worden opgeborgen.
Standaardverbindingen worden geleverd in bundels van 4. Bekijk de tabel voor het aantal dat in elke bundel is inbegrepen.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470159850 | GN 20i-6-D-C-SZ-4 |
|
|||
| 470159851 | GN 20i-8-D-C-SZ-4 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
N |
d2 |
Gewicht (g) |
Bundel per |
Aanhaalmoment in Nm |
d1 |
AF |
t |
B |
|---|---|---|---|---|---|---|---|---|
| 6 | 5.5 | 36 | 4 | 10 | M 6 | 4 | 15 | 13 |
| 8 | 7 | 72 | 4 | 25 | M 8 | 5 | 18 | 17 |
