GN 210 Handgrepen
GN 210-V 1

GN 210
Handgrepen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Boringcodes

  • Versie B: zonder spiebaan, zonder klemming
  • Versie BK: zonder spiebaan, met klemming
  • Versie K: met spiebaan, zonder klemming
  • Versie KK: met spiebaan, met klemming
  • Versie V: met dubbel vierkant, zonder klemming
  • Versie VK: met dubbel vierkant, met klemming

Code (kap)

  • Code N: glad

Handgreep

Gegoten zinklegering ZD

  • Gepoedercoat
  • zilver, RAL 9006, textuurafwerking SR
  • zwart, RAL 9005, textuurafwerking SW
  • Spiebaan DIN 6885-1
  • P9 voor type K
  • JS9 voor type KK

Afdekking

Kunststof, polyamide (PA)

  • Verwijderbaar
  • Grijs voor SR
  • Zwart voor SW

Cilinderkopschroef ISO 4762

voor boringcode BK / KK / VK

RVS

2Informatie

Schakelhendels GN 210 worden gebruikt voor het aandrijven van assen, bijvoorbeeld voor het schakelen van versnellingen en het inschakelen van koppelingen of het bedienen van kleppen en grendels.

Het koppel wordt via een positieve verbinding overgebracht, hetzij via een inlegspie, hetzij via een aandrijfvierkant. Hierdoor ontstaat er een gedefinieerde hoekpositie tussen de schacht en het handvat. De hoekpositie kan vrij worden gedefinieerd door middel van schakelhendels met gladde boring.

Schakelhendels met inlegspie of aandrijfvierkant kunnen axiaal worden geborgd met een verzonken ring. De uitvoeringen met klemming brengen koppels en krachten zonder speling over via wrijvingsborging en borgen de naaf axiaal. Ze zijn eenvoudig te installeren en kunnen naderhand worden aangepast.

De draaihoek van de schakelhendels kan met verende drukstukken worden vastgehouden of met paspennen worden begrensd. Met behulp van twee paspennen kan een toepassingsspecifieke draaihoek worden gedefinieerd.

3Toebehoren4Technische informatie5Technische instructies


Uitvoering

GN 210-B
GN 210-B Handgreep, zink spuitgieten, zonder spiebaan, zonder klemming
GN 210-BK
GN 210-BK Handgreep, zink spuitgieten, zonder spiebaan, met klemming
GN 210-K
GN 210-K Handgreep, zink spuitgieten, met spiebaan, zonder klemming
GN 210-KK
GN 210-KK Handgreep, zink spuitgieten, met spiebaan, met klemming
GN 210-V
GN 210-V Handgreep, zink spuitgieten, met dubbel vierkant, zonder klemming
GN 210-VK
GN 210-VK Handgreep, zink spuitgieten, met dubbel vierkant, met klemming
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470194026 GN 210-32-V10-N-ZD-SR
€ 33,70
470194027 GN 210-32-V10-N-ZD-SW
€ 33,70
470194028 GN 210-32-V8-N-ZD-SR
€ 33,70
470194029 GN 210-32-V8-N-ZD-SW
€ 33,70
470194050 GN 210-40-V10-N-ZD-SR
€ 38,14
470194051 GN 210-40-V10-N-ZD-SW
€ 38,14
470194052 GN 210-40-V12-N-ZD-SR
€ 38,14
470194053 GN 210-40-V12-N-ZD-SW
€ 38,14
470194074 GN 210-50-V12-N-ZD-SR
€ 45,43
470194075 GN 210-50-V12-N-ZD-SW
€ 45,43
470194076 GN 210-50-V14-N-ZD-SR
€ 45,43
470194077 GN 210-50-V14-N-ZD-SW
€ 45,43

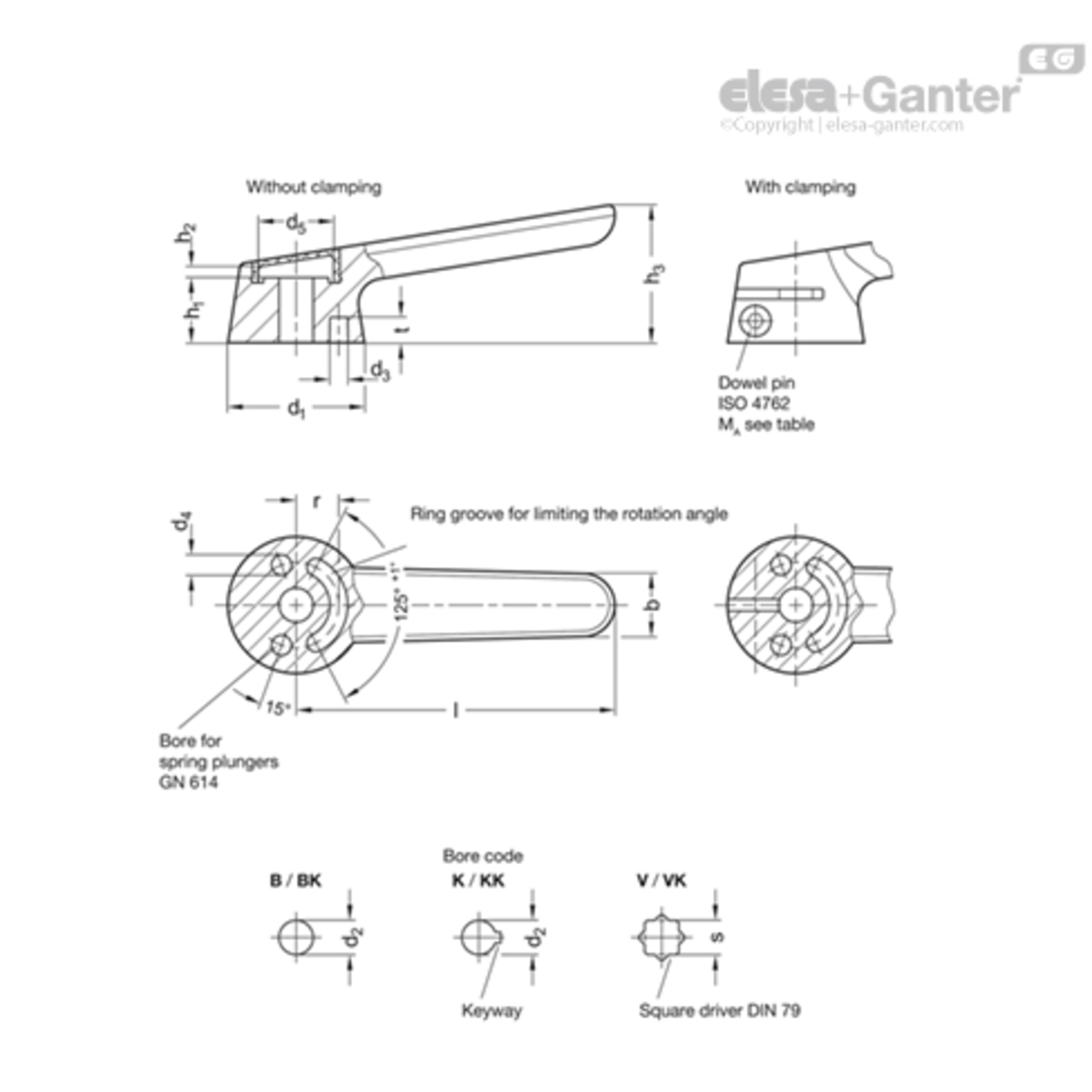

h2

d4

d3 +0.2

s H11

Lengte

Gewicht (g)

d1

t

h3

d5

B

r
3.4 4 4.2 10 91.5 117 32 6 36 18.8 15 10
3.4 4 4.2 10 91.5 117 32 6 36 18.8 15 10
3.4 4 4.2 8 91.5 117 32 6 36 18.8 15 10
3.4 4 4.2 8 91.5 117 32 6 36 18.8 15 10
2.8 5 5.2 10 114 228 40 7.5 44 23.6 18.5 12.5
2.8 5 5.2 10 114 228 40 7.5 44 23.6 18.5 12.5
2.8 5 5.2 12 114 228 40 7.5 44 23.6 18.5 12.5
2.8 5 5.2 12 114 228 40 7.5 44 23.6 18.5 12.5
4 6 6.2 12 142 447 50 9 55 30.5 23 16
4 6 6.2 12 142 447 50 9 55 30.5 23 16
4 6 6.2 14 142 447 50 9 55 30.5 23 16
4 6 6.2 14 142 447 50 9 55 30.5 23 16
