Omschrijving
Boringcodes
Boringcodes
- Versie B: zonder spiebaan
- Versie K: met spiebaan DIN 6885-1 P9
- Versie V: met vierkant DIN 79
Naaf / as
Naaf / as
Staal
Gezwart
Kogelknop DIN 319
Kogelknop DIN 319
Kunststof, fenolhars (PF)
zwart, glanzende afwerking

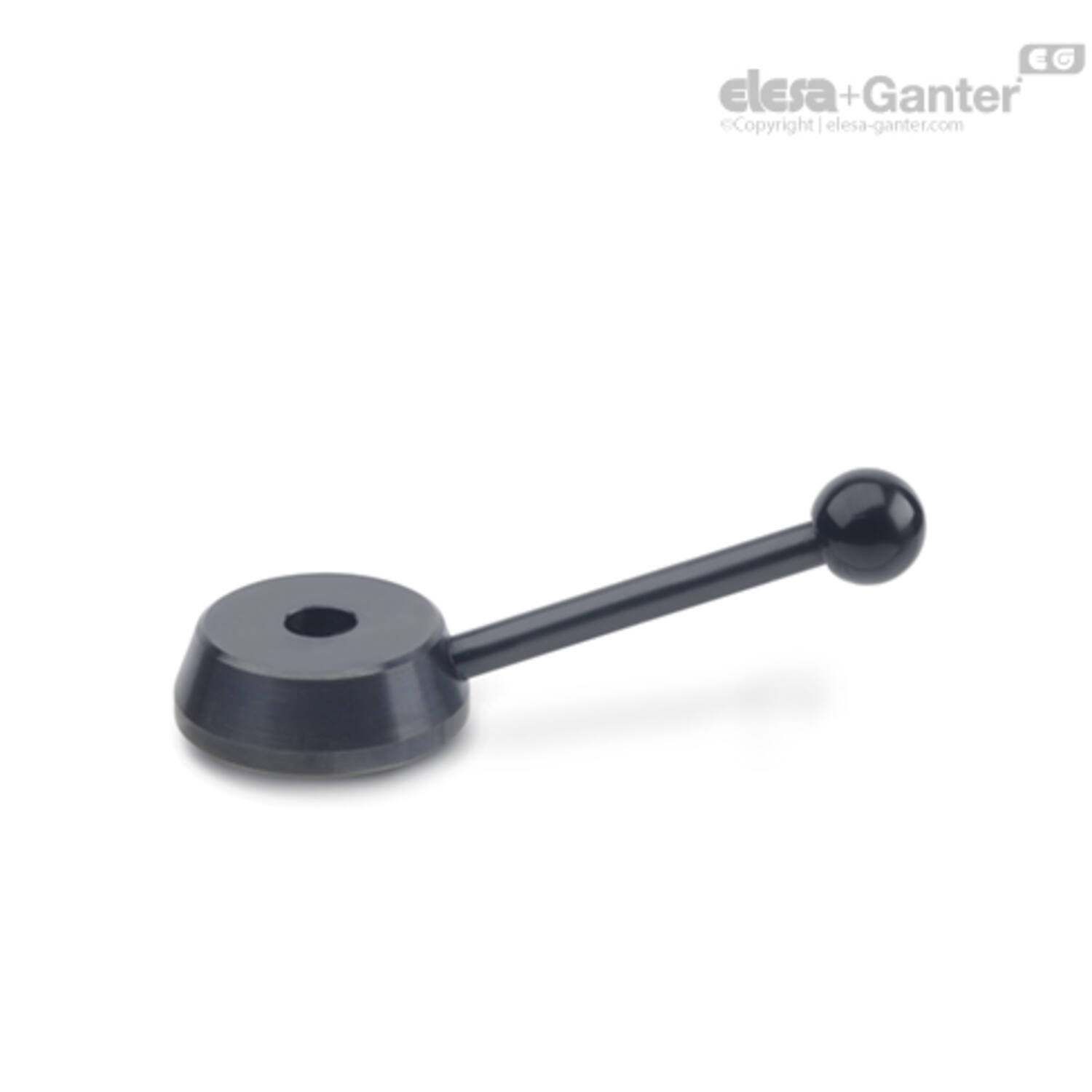

Schakelhandgrepen GN 211 kunnen worden gebruikt in combinatie met indexeringselementen, groeven voor hoekbeperkingen en dergelijke vanwege hun relatief grote naafdiameter.
Verende drukstukken en indexeerbouten kunnen als indexeringselementen worden gebruikt.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100501520 | GN 211-50-K12 |
|
|||
| 100501530 | GN 211-55-K14 |
|
|||
| 100501550 | GN 211-65-K16 |
|
|||
| 100501560 | GN 211-80-K20 |
|
|||
|
|
|
|
|
|
|
|
|
h2 |
d4 |
Gewicht (g) |
d2 H7 |
d1 |
h1 |
d3 |
|---|---|---|---|---|---|---|
| 5 | 20 | 240 | K 12 | 50 | 17 | 8 |
| 5 | 25 | 316 | K 14 | 55 | 18 | 10 |
| 5 | 30 | 515 | K 16 | 65 | 20 | 12 |
| 6 | 35 | 950 | K 20 | 80 | 24 | 14 |
