GN 212 Spanhandgrepen
GN 212-NI 1
GN 212-NI 2

GN 212
Spanhandgrepen

Gezwart staal

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type C: Haakse hendel met gladde boring
  • Type E: Haakse hendel met schroefdraad
  • Type B: Rechte hendel met gladde boring
  • Type D: Rechte hendel met schroefdraad

Naaf / as

  • Staal
  • Gezwart
  • RVS AISI 303 NI
  • mat, geshotstraald

Kogelknop DIN 319

Kunststof, fenolhars (PF)

zwart, glanzende afwerking

2Informatie

Spanhendels GN 212 worden gebruikt als klemelement en als bedieningshendels.

3Technische informatie

Uitvoering

GN 212-ST
GN 212-ST Spanhendel, gezwart staal, vlak of schuin, blind gat met / zonder binnendraad, kunststof kogelknop DIN 319
GN 212-NI
GN 212-NI Spanhendel, RVS, schuin, blind gat zonder binnendraad, kunststof kogelknop DIN 319
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100501870 GN 212-22-M8-E-NI
€ 20,23
100501880 GN 212-25-M10-E-NI
€ 20,76
100501890 GN 212-28-M12-E-NI
€ 25,52
100501900 GN 212-32-M16-E-NI
€ 28,77

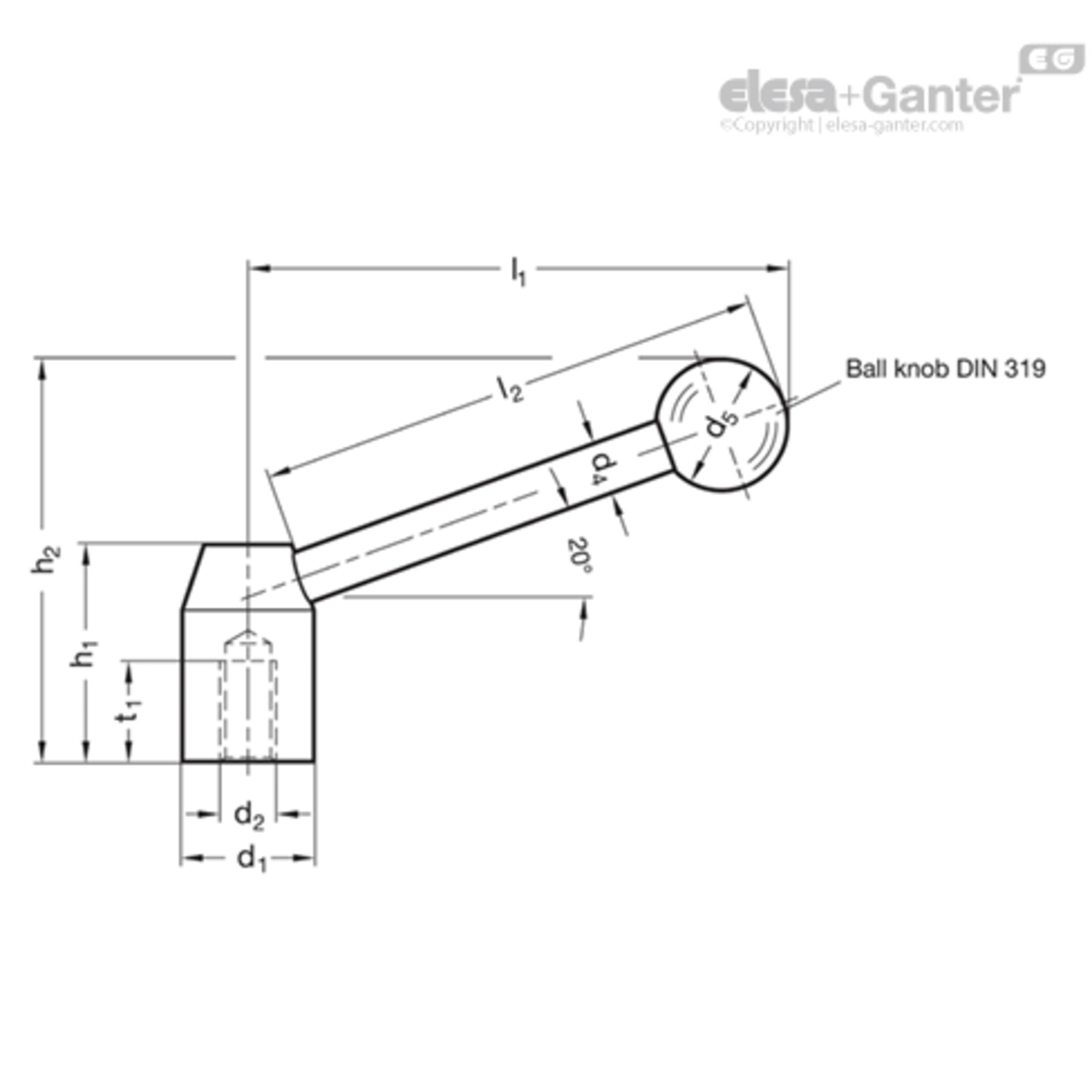

d4

t1 min

d2

h2 ≈

Gewicht (g)

d1

l1 ≈

h1

d5

l2 ≈

l2
8 18 M 8 67 83 22 89.5 37 20 n.v.t. 85
10 18 M 10 76 186 25 100.5 42 25 95 95
12 20 M 12 87 276 28 114 47 30 n.v.t. 108
12 25 M 16 98 358 32 133 52 32 n.v.t. 126
