GN 212.5 Verstelbare handgrepen, RVS
GN-212.5 1
GN-212.5 2

GN 212.5
Verstelbare handgrepen, RVS

RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type E: haakse hendel

Naaf / as

RVS AISI 303

mat gestraald

Inzetstukken

RVS AISI 303

Kogelknop DIN 319

Kunststof, fenolhars (PF)

zwart, glanzende afwerking

Borgring

Kunststof, polyacetaal (POM)

2Informatie

Verstelbare spanhendels GN 212.5 zijn ideaal gebleken wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de hendel moeten worden geklemd. Het schroefdraadinzetstuk wordt met de naaf verbonden door middel van vertandingen, die losgekoppeld kunnen worden.

Door aan de hendel te trekken, worden de vertandingen ontkoppeld en kan deze in de ideale klempositie worden gedraaid. Bij het loslaten van de hendel wordt het automatisch weer ingeschakeld.

3Op aanvraag
  • rechte hendel (90°)
4Technische informatie

Uitvoering

GN-212.5
GN-212.5 Verstelbare spanhendel, RVS, schuin, draadeind, kunststof kogelknop DIN 319
GN 212.5
GN 212.5 Verstelbare spanhendel, RVS, schuin, blind gat met binnendraad, kunststof kogelknop DIN 319
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100501940 GN 212.5-21-M8-16-E
€ 31,43
100501950 GN 212.5-21-M8-20-E
€ 31,60
100501960 GN 212.5-21-M8-25-E
€ 31,92
100501970 GN 212.5-21-M8-32-E
€ 32,33
100501980 GN 212.5-21-M8-40-E
€ 32,79
100501990 GN 212.5-21-M8-50-E
€ 33,43
100502000 GN 212.5-21-M8-63-E
€ 33,92
100502010 GN 212.5-24-M10-20-E
€ 37,04
100502020 GN 212.5-24-M10-25-E
€ 37,80
100502030 GN 212.5-24-M10-32-E
€ 38,26
100502040 GN 212.5-24-M10-40-E
€ 38,92
100502050 GN 212.5-24-M10-50-E
€ 39,50
100502060 GN 212.5-24-M10-63-E
€ 40,77
100502070 GN 212.5-24-M10-80-E
€ 42,82
100502090 GN 212.5-28-M12-25-E
€ 47,48
100502100 GN 212.5-28-M12-32-E
€ 48,24
100502110 GN 212.5-28-M12-40-E
€ 49,17
100502120 GN 212.5-28-M12-50-E
€ 50,04
100502130 GN 212.5-28-M12-63-E
€ 51,26
100502080 GN 212.5-28-M12-80-E
€ 56,93

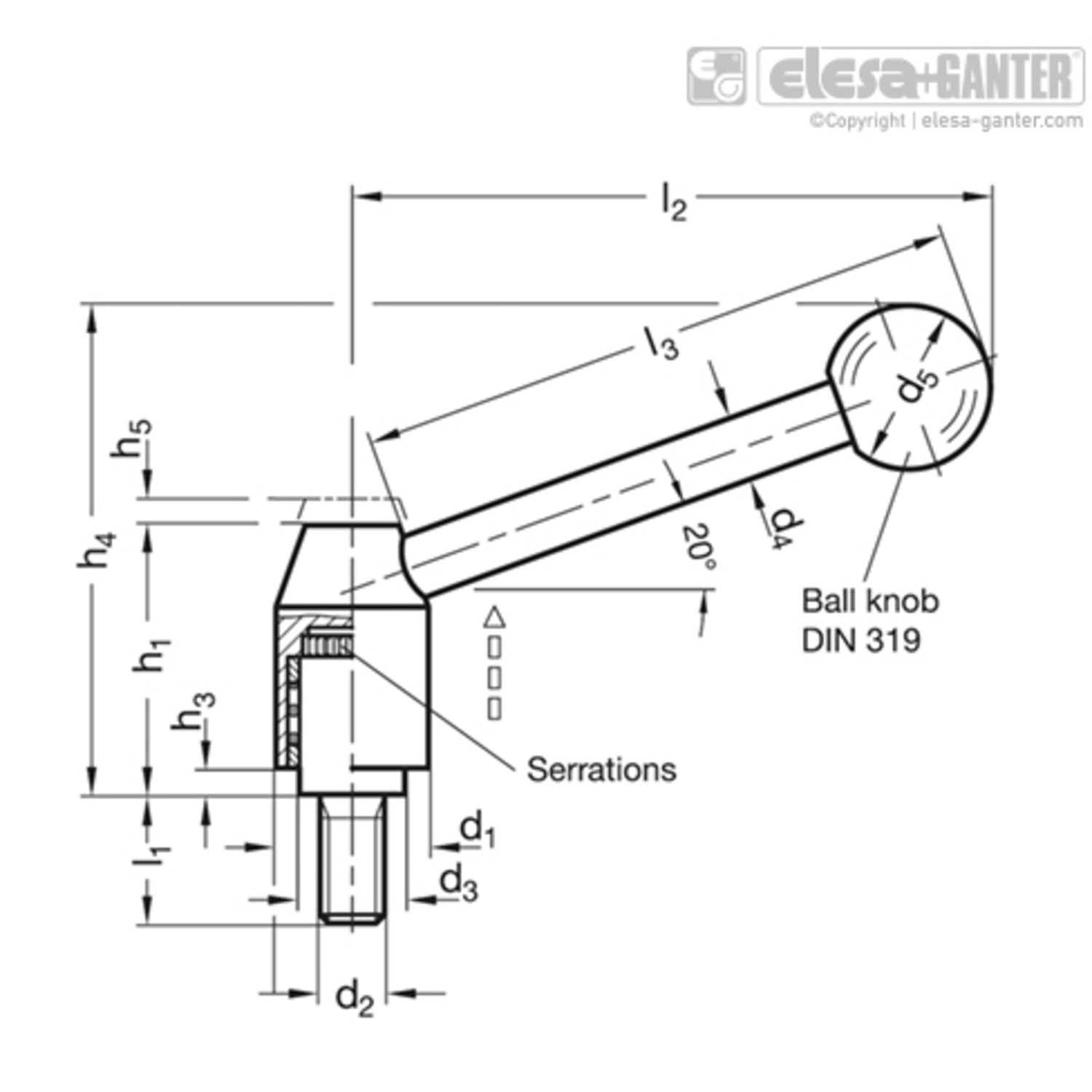

d4

l3 ≈

d2

l1

h5

Gewicht (g)

d1

h1

h3

d3

d5

h4

l2 ≈

l2
8 70 M 8 16 4 104 21 33.5 1 13.5 20 59 75 75
8 70 M 8 20 4 105 21 33.5 1 13.5 20 59 75 75
8 70 M 8 25 4 107 21 33.5 1 13.5 20 59 75 75
8 70 M 8 32 4 106 21 33.5 1 13.5 20 59 75 75
8 70 M 8 40 4 112 21 33.5 1 13.5 20 59 75 75
8 70 M 8 50 4 114 21 33.5 1 13.5 20 59 75 75
8 70 M 8 63 4 119 21 33.5 1 13.5 20 59 75 75
10 96 M 10 20 4.5 170 24 40 2.5 16 25 75 101 101
10 96 M 10 25 4.5 187 24 40 2.5 16 25 75 101 101
10 96 M 10 32 4.5 178 24 40 2.5 16 25 75 101 101
10 96 M 10 40 4.5 190 24 40 2.5 16 25 75 101 101
10 96 M 10 50 4.5 180 24 40 2.5 16 25 75 101 101
10 96 M 10 63 4.5 195 24 40 2.5 16 25 75 101 101
10 96 M 10 80 4.5 202 24 40 2.5 16 25 75 101 101
12 110 M 12 25 4.5 295 28 48.5 4.5 19 30 89 116 116
12 110 M 12 32 4.5 300 28 48.5 4.5 19 30 89 116 116
12 110 M 12 40 4.5 305 28 48.5 4.5 19 30 89 116 116
12 110 M 12 50 4.5 300 28 48.5 4.5 19 30 89 116 116
12 110 M 12 63 4.5 322 28 48.5 4.5 19 30 89 116 116
12 110 M 12 80 4.5 333 28 48.5 4.5 19 30 89 116 116
