Omschrijving
Typen
- Type A: zonder kartels
- Type B: met 30 kartels
Staal
gezwart
Kunststof afdekkap
zwart, met ingevoegde Alu-schijf
mat geanodiseerde, natuurlijke kleur
Spiebaan voor boring
K10: 3 P9 x 1.1
K12 ... K16: DIN 6885/2
Kogelknop DIN 319
Kunststof, duroplast
zwart, glanzende afwerking

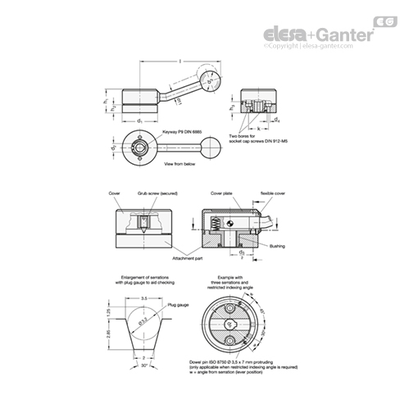

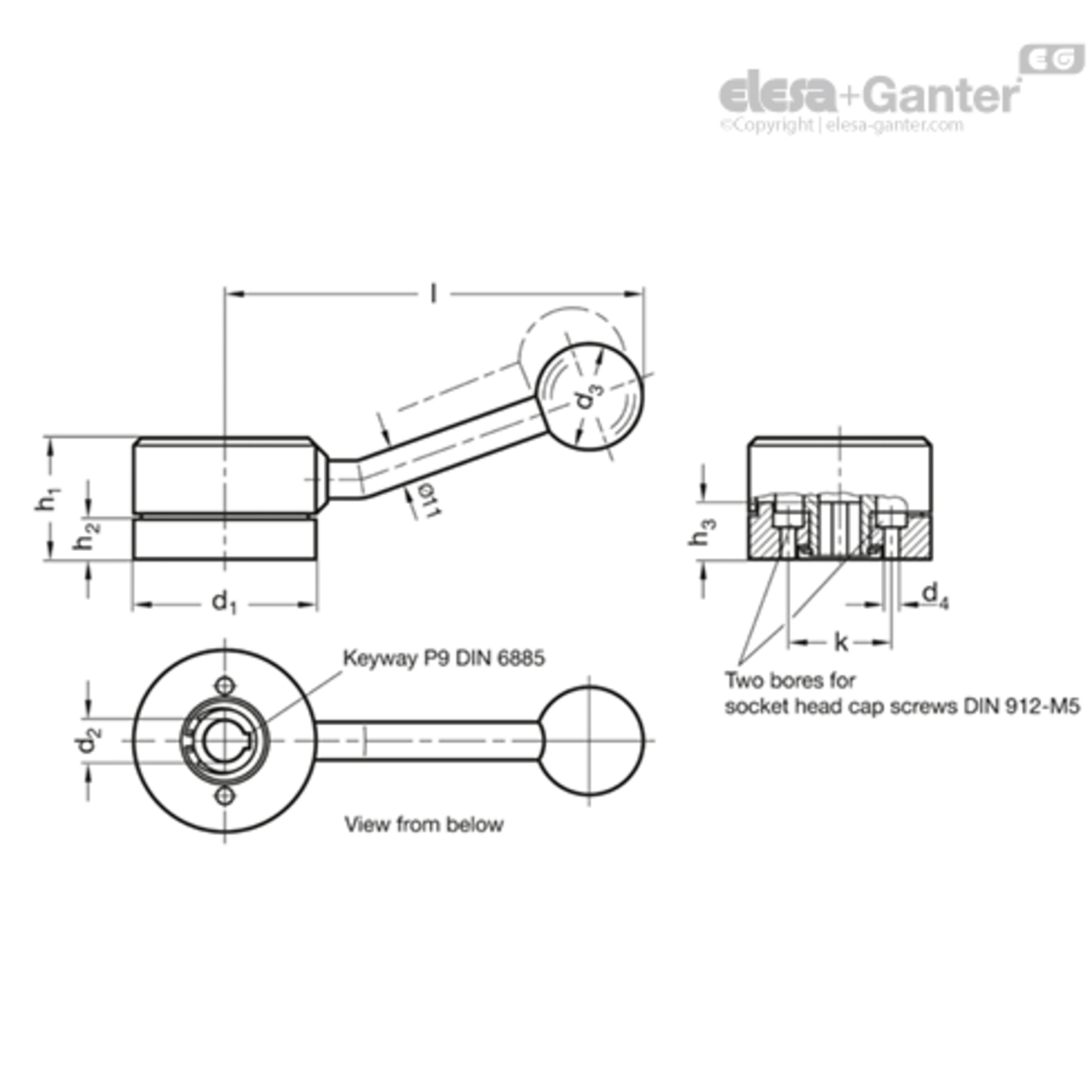

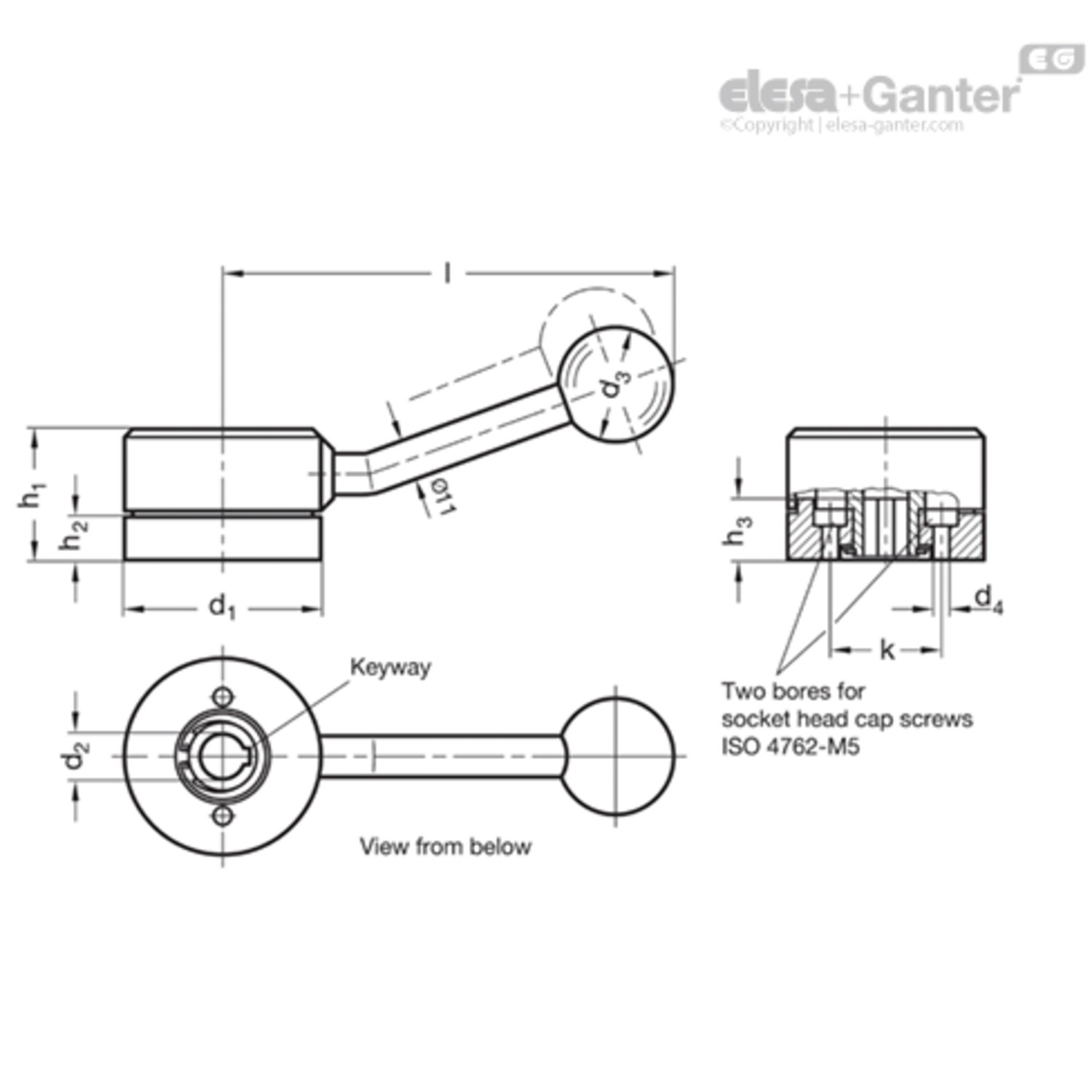

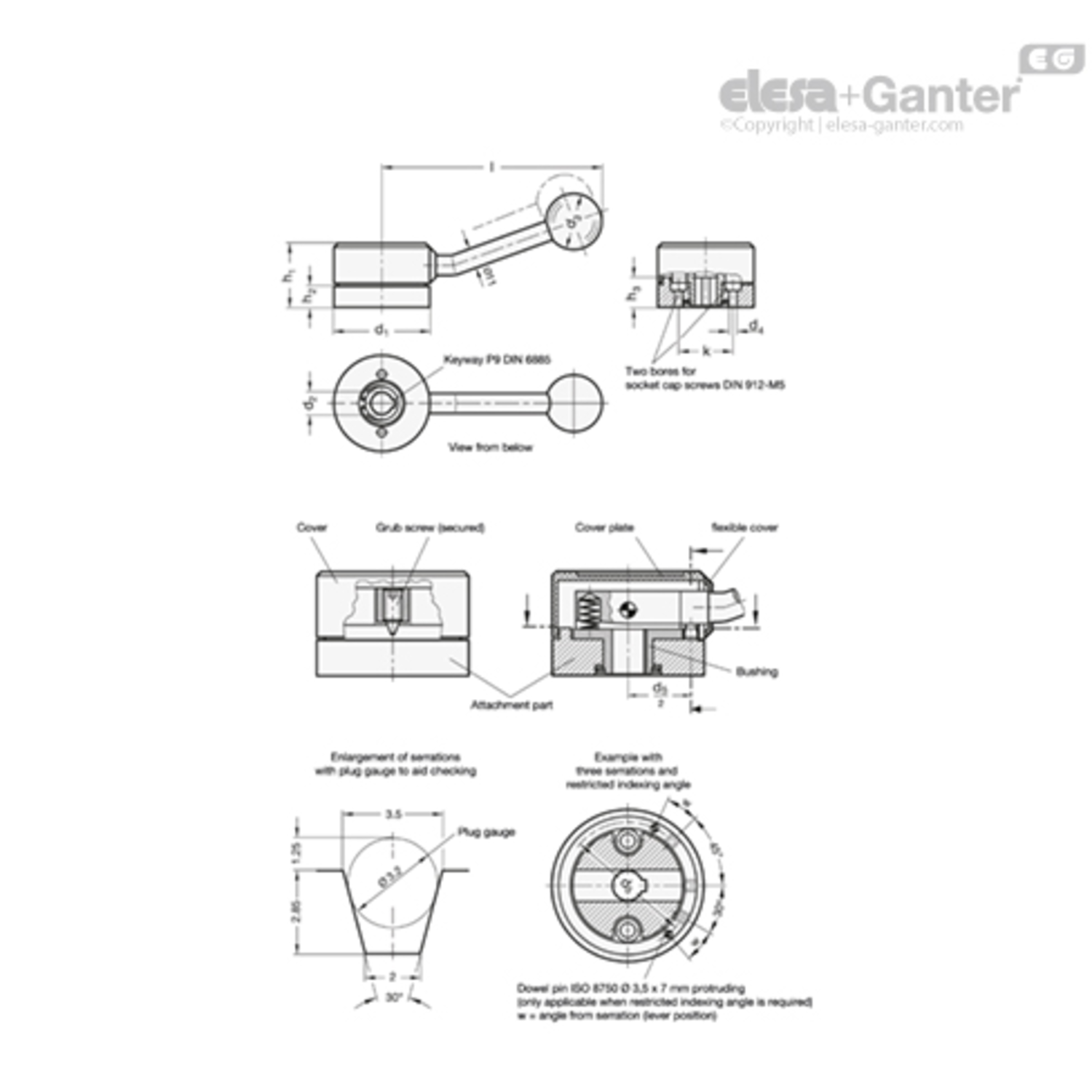

Met indexeringshendels kunnen GN 215-assen over een vooraf bepaalde hoek worden gedraaid en positief worden vergrendeld. Om te indexeren, tilt u de hendel tegen de veerdruk van de vertanding op (bediening met één hand).
De bus is verbonden met de as via een spiebaan.
De locatieflens wordt met twee inbusbouten (M 5) aan de machine vastgeschroefd.
De hendel, via de locatiepen, zorgt voor de verbinding tussen as en locatieflens).
De vertandingen worden beschermd tegen spanen en soortgelijke deeltjes door de afdekkap. Deze afdekkap kan met de hand worden ingebracht (elastische segmenten grijpen in een groef) en worden verwijderd met een schroevendraaier.
- Vertanding, beperkte hoek ten opzichte van de tekening
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100700220 | GN 215-54-K10-A |
|
|||
| 100700230 | GN 215-54-K10-B |
|
|||
| 100700470 | GN 215-54-K12-A |
|
|||
| 100700480 | GN 215-54-K12-B |
|
|||
| 100700240 | GN 215-60-K14-A |
|
|||
| 100700250 | GN 215-60-K14-B |
|
|||
| 100700490 | GN 215-60-K16-A |
|
|||
| 100700500 | GN 215-60-K16-B |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
d4 |
k |
Lengte |
w +0.5° |
Gewicht (g) |
d2 H7 |
d1 |
h1 |
l |
h3 max |
d3 |
d5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13 | 5.2 | 30 | 122 | 22° | 460 | K 10 | 54 | 37 | 122 | 16.5 | 32 | 44.5 |
| 13 | 5.2 | 30 | 122 | 22° | 461 | K 10 | 54 | 37 | 122 | 16.5 | 32 | 44.5 |
| 13 | 5.2 | 30 | 122 | 22° | 466 | K 12 | 54 | 37 | 122 | 16.5 | 32 | 44.5 |
| 13 | 5.2 | 30 | 122 | 22° | 440 | K 12 | 54 | 37 | 122 | 16.5 | 32 | 44.5 |
| 15 | 5.2 | 36 | 125 | 19° | 619 | K 14 | 60 | 39 | 125 | 18.5 | 32 | 50 |
| 15 | 5.2 | 36 | 125 | 19° | 580 | K 14 | 60 | 39 | 125 | 18.5 | 32 | 50 |
| 15 | 5.2 | 36 | 125 | 19° | 597 | K 16 | 60 | 39 | 125 | 18.5 | 32 | 50 |
| 15 | 5.2 | 36 | 125 | 19° | 580 | K 16 | 60 | 39 | 125 | 18.5 | 32 | 50 |
