GN 2250 Koppelingen
GN 2250-A4 1

GN 2250
Koppelingen

Bekijk volledig
__logo__INOX__ __logo__FDA__ __logo__RoHS__

Omschrijving

1Specificatie

Boringcode

  • Type B: zonder spiebaan

Staal ST

  • Verzinkt, blauw gepassiveerd
  • Lus
  • Thermoplastische elastomeer (TPE) S
  • Bedrijfstemperatuur -30°C tot +80°C
  • Blauw
  • Hardheid 55 Shore D
  • Stelschroeven DIN 916
  • Staal, verzinkt

RVS AISI 316L A4

  • Gladde afwerking
  • Lus
  • Thermoplastische elastomeer (TPE),
  • FDA-conform materiaal F
  • Bedrijfstemperatuur -30°C tot +80°C
  • Blauw
  • Hardheid 50 Shore D
  • Stelschroeven DIN 916
  • RVS
2Informatie


De GN 2250 dubbele-luskoppelingen verbinden assen en compenseren axiale, radiale en hoekafwijkingen. Dankzij de speciale constructie worden schokken en trillingen effectief gedempt. Daarnaast zorgen de koppelingen voor een thermische en elektrische isolatie tussen de aangesloten assen en een bijzonder stille en soepele werking.

De uitvoering in RVS AISI 316L is uitstekend geschikt voor toepassingen in sterk corrosieve omgevingen. Dankzij het FDA-conforme materiaal van de dubbele lussen zijn deze koppelingen bovendien geschikt voor gebruik in de voedingsmiddelenindustrie.

3Technische informatie

Uitvoering

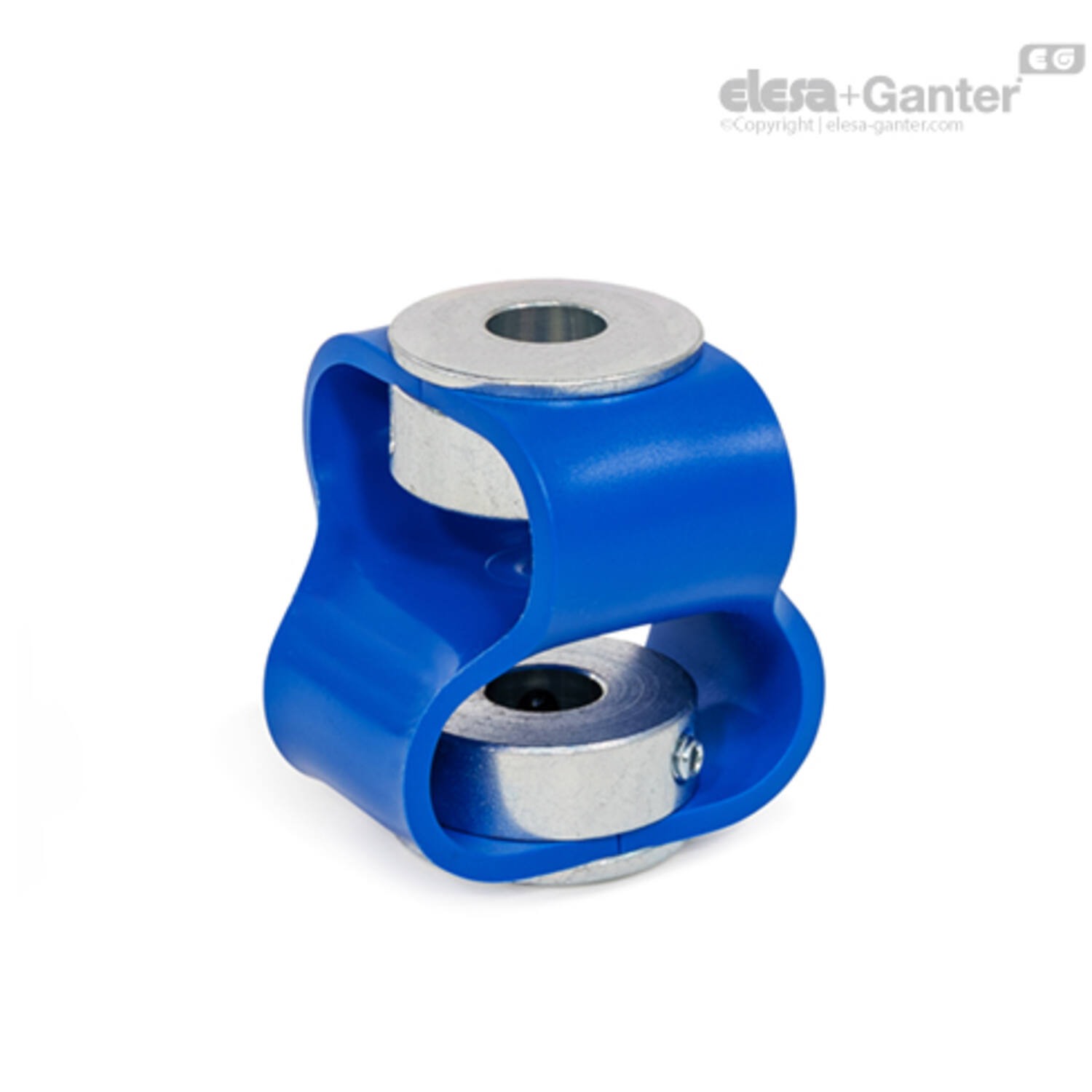

GN 2250-ST
GN 2250-ST Flexibele askoppeling, zonder spiebaan, verzinkt staal, blauw kunststof dubbele lusvorm, met stelschroef DIN 916

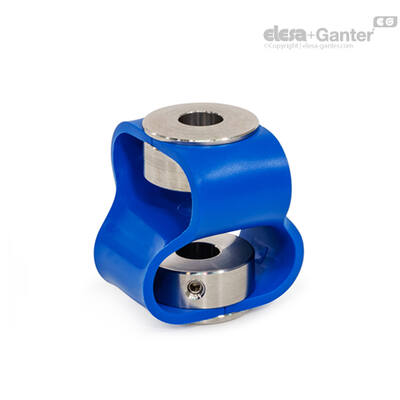

GN 2250-A4
GN 2250-A4 Flexibele askoppeling, zonder spiebaan, RVS, blauw kunststof dubbele lusvorm, met stelschroef DIN 916
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470208842 GN 2250-29-B6-6-A4-F
€ 57,07
470208843 GN 2250-48-B10-10-A4-F
€ 66,59

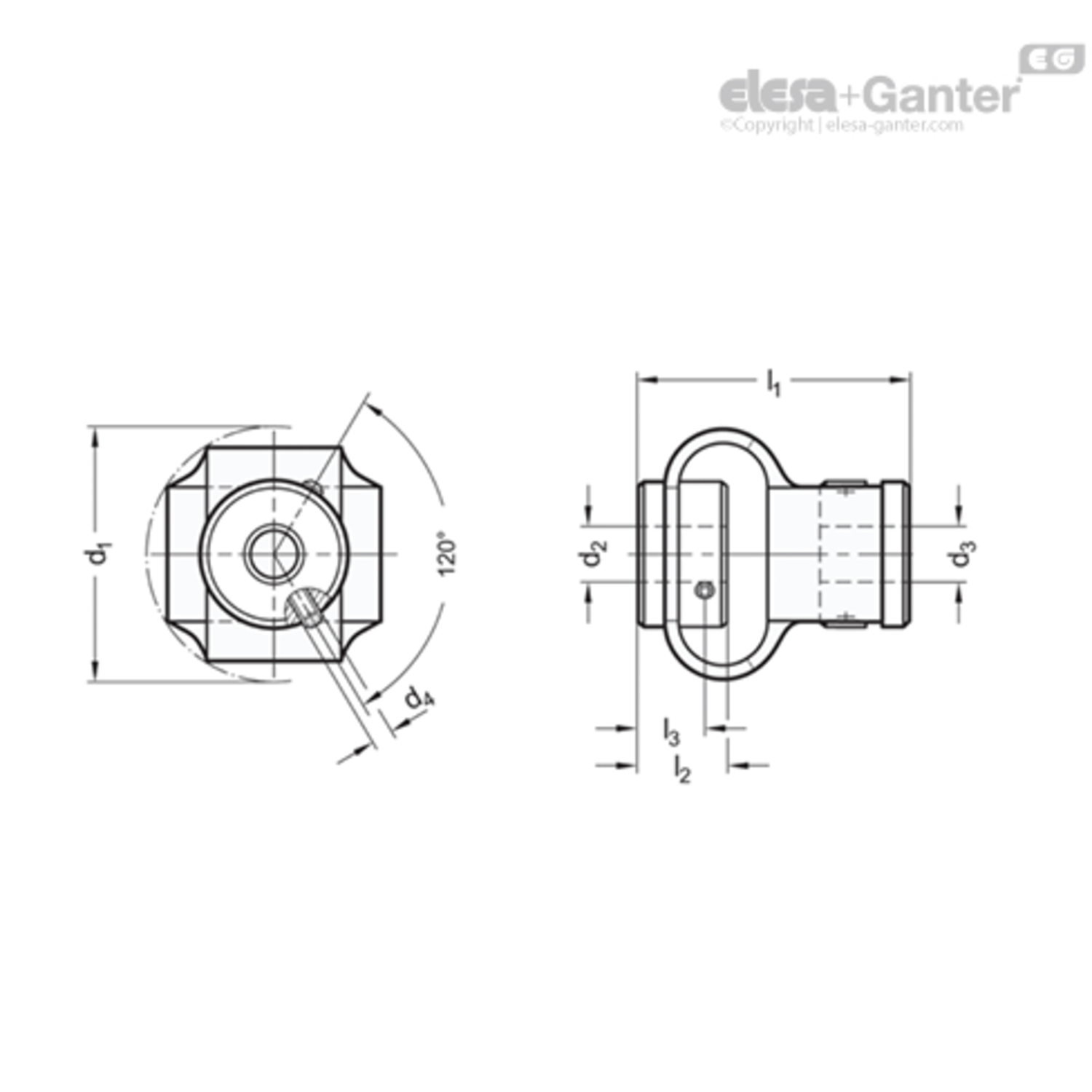

d2 - d3 H8 aanbevolen schachttolerantie h7

d4

l3

max koppel in Nm

Gewicht (g)

l1 ±2

l2

d1 ±1
6-6 M 3 2.5 0.5 26 29 9 29
10-10 M 4 9 2 89 46 13 48
