GN 2264 Starre koppelingen
GN 2264-ST 1

GN 2264
Starre koppelingen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Boringcodes

  • Versie B: zonder spiebaan
  • Versie K: met spiebaan DIN 6885-1 JS9

Koppeling

  • Staal ST
  • Gezwart
  • RVS AISI 303 NI
  • Gladde afwerking

Cilinderkopschroeven ISO 4762

  • Staal, gezwart voor ST
  • RVS voor NI

temperatuurbestendig -40 °C tot +175 °C

2Informatie

De starre koppelingen GN 2264 verbinden ondersteunde assen of worden gebruikt als koppelingen voor asverlengstukken. Ze brengen hoekposities en hoge koppels nauwkeurig en zonder speling over, zonder compensatie voor uitlijnfouten en uitlooptoleranties. Door hun gesplitste ontwerp kunnen ze worden gebruikt op plaatsen waar axiale montage niet mogelijk is.

Met de boringcode is de spiebaan altijd geïntegreerd in beide boringen d2 en d3. Voor toepassingen met sterke trillingen wordt het gebruik van schroefdraadborging aanbevolen voor de klemschroeven.

3Technische informatie

Uitvoering

GN 2264-ST

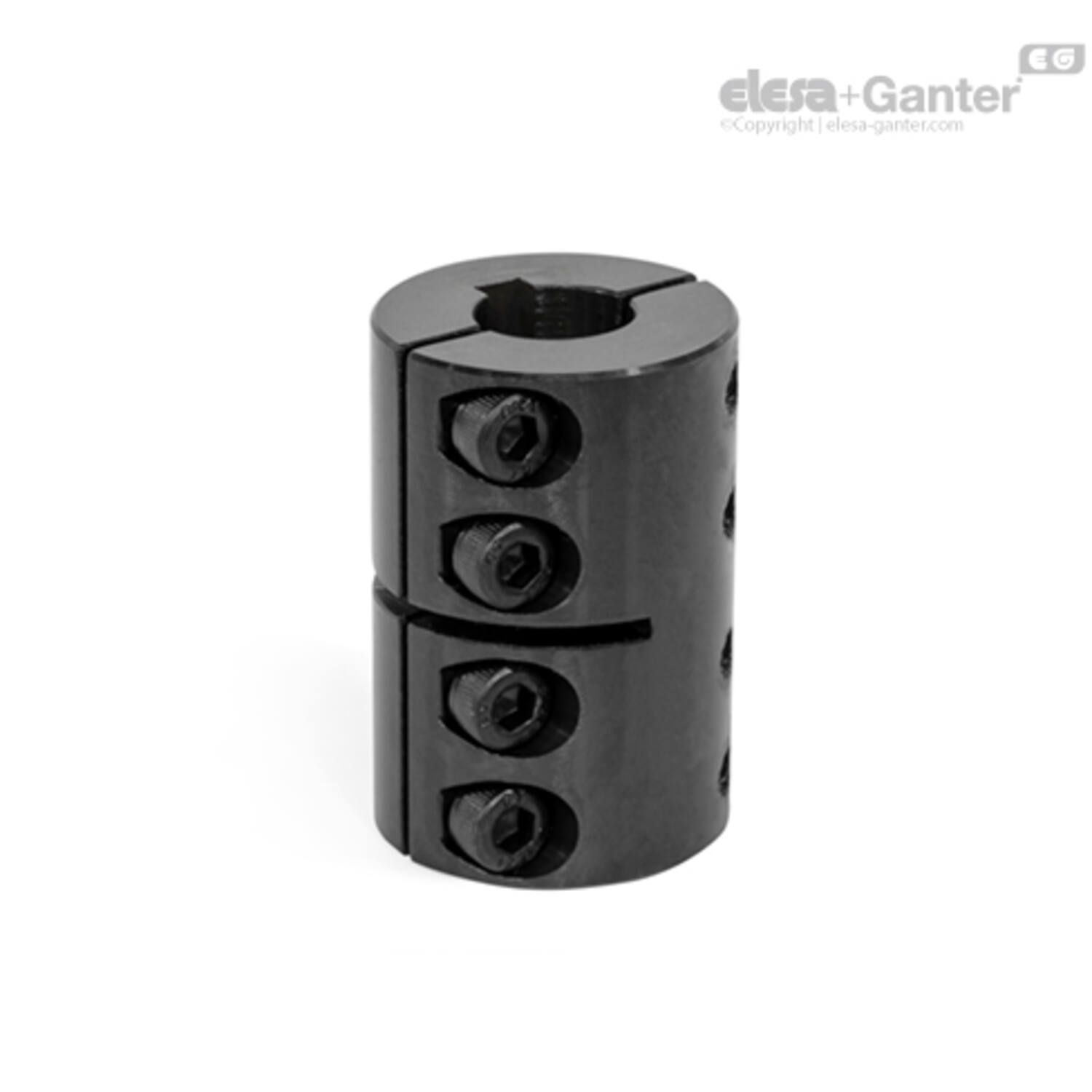

GN 2264-ST Starre askoppeling, gesplitst, voor overdracht van hoge koppels, gezwart staal, met / zonder spiebaan
GN 2264-NI
GN 2264-NI Starre askoppeling, gesplitst, voor overdracht van hoge koppels, RVS, met / zonder spiebaan
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470206423 GN 2264-18-B6-6-ST
€ 45,12
470206424 GN 2264-18-K6-6-ST
€ 89,67
470206425 GN 2264-24-B8-8-ST
€ 50,53
470206426 GN 2264-24-K8-8-ST
€ 95,11
470206427 GN 2264-29-B10-10-ST
€ 53,70
470206429 GN 2264-29-B12-12-ST
€ 53,70
470206428 GN 2264-29-K10-10-ST
€ 98,28
470206430 GN 2264-29-K12-12-ST
€ 98,28
470206431 GN 2264-34-B14-14-ST
€ 60,66
470206433 GN 2264-34-B15-15-ST
€ 60,66
470206435 GN 2264-34-B16-16-ST
€ 60,66
470206432 GN 2264-34-K14-14-ST
€ 105,24
470206434 GN 2264-34-K15-15-ST
€ 105,24
470206436 GN 2264-34-K16-16-ST
€ 105,24
470206437 GN 2264-42-B20-20-ST
€ 71,81
470206438 GN 2264-42-K20-20-ST
€ 116,36
470206439 GN 2264-45-B25-25-ST
€ 79,25
470206440 GN 2264-45-K25-25-ST
€ 123,81
470206441 GN 2264-53-B30-30-ST
€ 108,53
470206442 GN 2264-53-K30-30-ST
€ 153,11
470206443 GN 2264-67-B35-35-ST
€ 139,91
470206444 GN 2264-67-K35-35-ST
€ 184,49
470206445 GN 2264-77-B40-40-ST
€ 184,07
470206446 GN 2264-77-K40-40-ST
€ 228,65
470206447 GN 2264-85-B50-50-ST
€ 215,99
470206448 GN 2264-85-K50-50-ST
€ 260,57

d4

l3

Gewicht (g)

d1

l1 ±1
M 3 5.5 47 18 30
M 3 5.5 47 18 30
M 3 8.5 102 24 35
M 3 8.5 102 24 35
M 4 10 185 29 45
M 4 10 180 29 45
M 4 10 185 29 45
M 4 10 180 29 45
M 5 11.5 272 34 50
M 5 11.5 266 34 50
M 5 11.5 261 34 50
M 5 11.5 272 34 50
M 5 11.5 266 34 50
M 5 11.5 261 34 50
M 6 16 518 42 65
M 6 16 518 42 65
M 6 17.5 623 45 75
M 6 17.5 623 45 75
M 6 20.5 920 53 83
M 6 20.5 920 53 83
M 8 25 1880 67 95
M 8 25 1880 67 95
M 8 30 2710 77 108
M 8 30 2710 77 108
M 10 33 3520 85 124
M 10 33 3520 85 124
