Omschrijving
Gevoeligheid
Type 30: Hoekminuten, luchtbelverplaatsing van 2 mm
Behuizing
Aluminium
geanodiseerd, natuurlijke kleur ALN
geanodiseerd zwart ALS
Waterpas element
Behuizing van glas, kunststof
Vulling
kleurloos-transparant K
Gietverbinding
mineraalhoudend

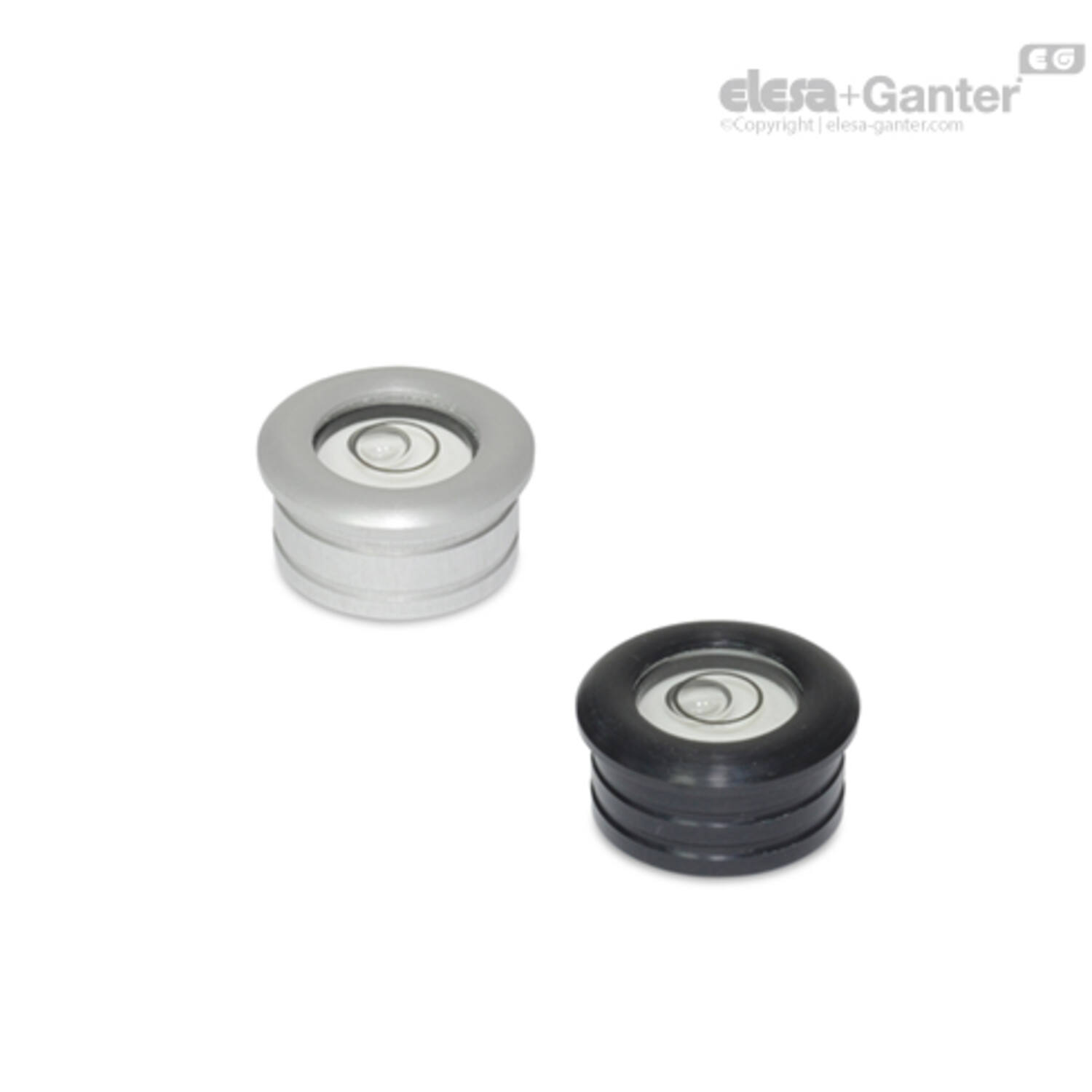

Bull's eye waterpassen GN 2278 worden gebruikt om de horizontale positie van mallen, machines, apparaten, toepassingen en instrumenten te controleren.
De behuizing is gegroefd bij de onderste diameter d3, waardoor deze gemakkelijker te monteren is, bijv. door middel van verlijming.
De waterpassen worden uitgelijnd ten opzichte van het referentie- of contactoppervlak, zodat de luchtbel zich binnen de markeringsring bevindt wanneer de horizontale positie van het contactoppervlak wordt bereikt.
- Vulling, groen-transparant
- Andere gevoeligheden
- Behuizing in messing of roestvrij staal
Verklarende woordenlijst
Een waterpas is een hol lichaam gevuld met een vloeistof en een gasbel die wordt gebruikt om de horizontale positie van een object te controleren. De positie van de gasbel in de vloeistof toont de hoek en de richting waarin het object helt ten opzichte van het horizontale niveau.
De functie
Het holle lichaam dat de vloeistof en de gasbel bevat heeft een gedefinieerde straal aan zijn topische zijde. Hierdoor drijft de gasbel door zijn drijfvermogen altijd op het hoogste punt.
Typen waterpassen
Waterpassen zijn verkrijgbaar als ronde waterpassen of opschroefwaterpassen.
Ronde waterpassen meten tegelijkertijd de hellingshoek en de hoekpositie, bijv. van een bepaald niveau, terwijl opschroefwaterpassen de hellingshoek in slechts een dimensie langs de as van de waterpas aangeven.
Gevoeligheid
Hellingshoek en hoogteverschil
| Hoogteverschil | Hoek w | - |
| in millimeter per meter | in hoekminuten | Graden, decimaal |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 109532140 | GN 2278-ALN-20-K-30 |
|
|||
| 109532145 | GN 2278-ALN-25-K-30 |
|
|||
| 109532150 | GN 2278-ALN-30-K-30 |
|
|||
| 109532155 | GN 2278-ALS-20-K-30 |
|
|||
| 109532160 | GN 2278-ALS-25-K-30 |
|
|||
| 109532165 | GN 2278-ALS-30-K-30 |
|
|||
|
|
|
|
d3 -0.2 |
d3 -0.05/-0.2 |
|---|---|
| 18 | 18 |
| 20 | 20 |
| 28 | 28 |
| 18 | 18 |
| 20 | 20 |
| 28 | 28 |
