GN 2292

Uitneembare scharnieren

Typen

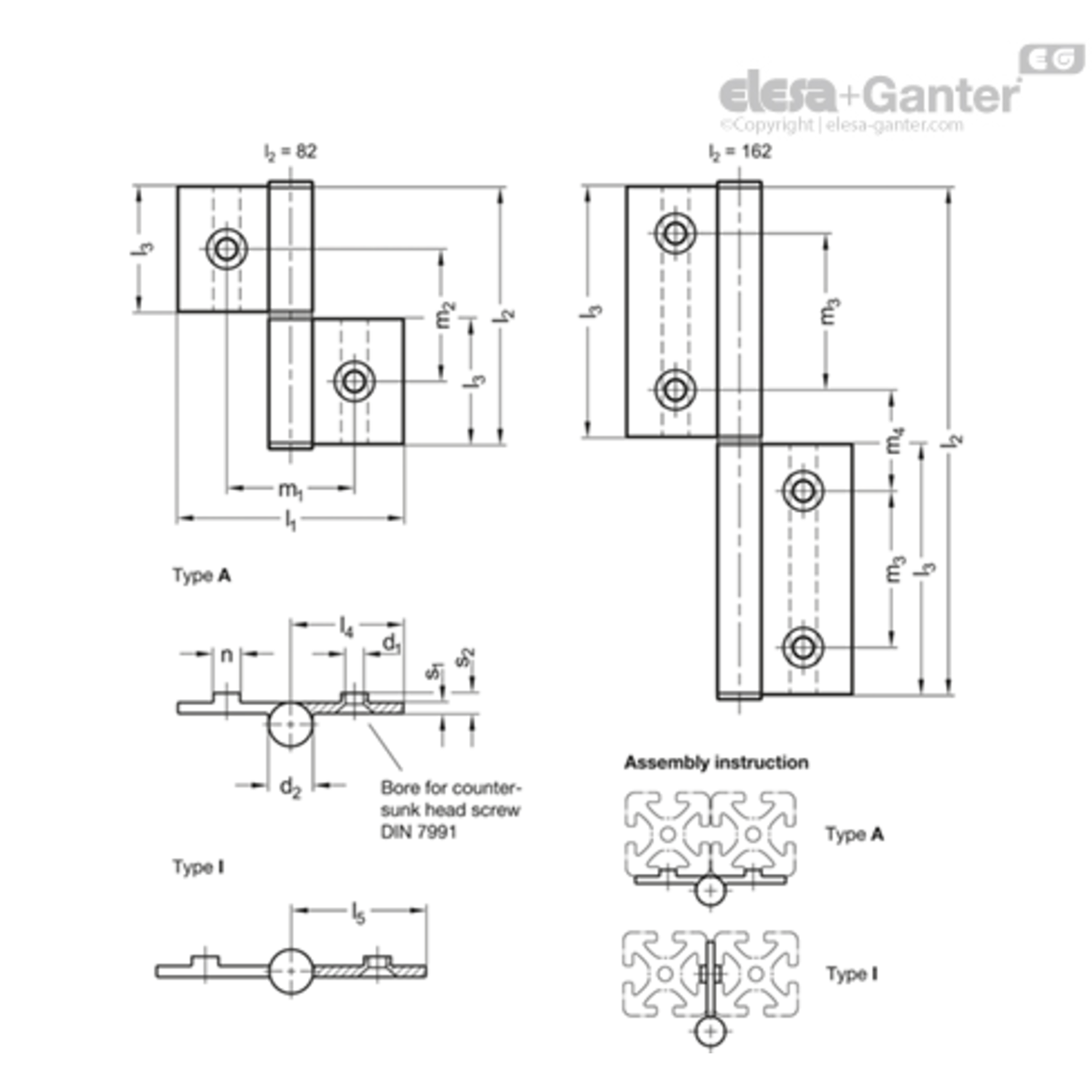

• Type A: externe scharniervleugels

• Type I: interne scharniervleugels

Identificatienr.

• Nr. C: met verzonken gaten

Aluminium EL

geanodiseerd, natuurlijke kleur

• Kunststof, technopolymeer (polyamide PA)

• Grafietgrijs, RAL 7024

Taps toelopende paspen ISO 8741

Verzinkt staal, blauw gepassiveerd

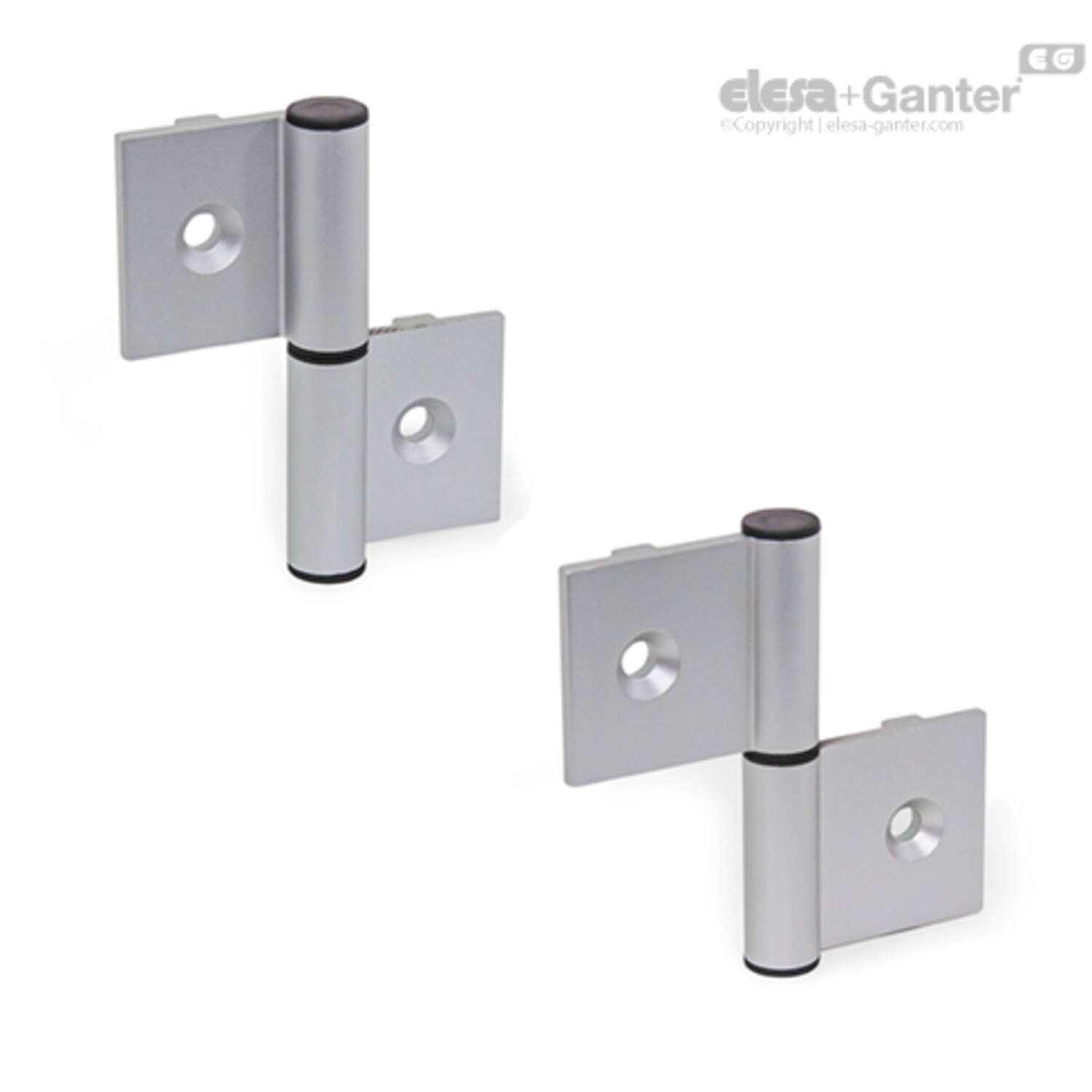

GN 2292 Scharnieren zijn gemaakt van getrokken geprofileerd aluminium en worden bijvoorbeeld op deuren en deksels gebruikt. Met de geleidestap kunnen ze snel en eenvoudig worden gemonteerd op alle in de handel verkrijgbare profielsystemen met een nominale afmeting van 40 mm en groefbreedte ""n"".

Gezien de externe scharniervleugel, kunnen scharnieren van het type A worden gemonteerd met een zeer kleine deuropening. Het type I wordt bevestigd in de deuropening. De montageschroeven zijn daarom niet toegankelijk en dus beschermd tegen vandalisme wanneer de deur gesloten is.

De scharnieren worden los geleverd en moeten worden gemonteerd volgens de bijbehorende instructies. Elke scharniercombinatie kan worden gerealiseerd dankzij het modulaire ontwerp en de beschikbare accessoires.

• Kunststofkenmerken

• overige lengten en scharnieropeningen

• andere afwerkingen

linker/rechterscharnieren



Montage op deurframes

Voor montage van een deur die verwijderbaar moet zijn, moeten twee scharnieren van hetzelfde type worden bevestigd aan het deurkozijn.

Als de deur niet verwijderd kan worden, moet ze worden gemonteerd met minstens een rechterscharnier en minstens een linkerscharnier.



Montage

1. Plaats de lagerbus met de gewenste installatierichting op de scharniervleugel. Steek vervolgens een schroef met een kraag zoals een ISO 7380-schroef met ovale kop in de lagerbus om de kraag van de lagerbus te beschermen tegen beschadiging tijdens het inslaan.

2. Hamer de lagerbus in tot er ongeveer 1 mm overblijft tussen de lagerbuskraag en de scharniervleugel.

3. Verwijder het slijpsel op de lagerbus met een mes.

4. Hamer de lagerbus volledig in.

5. Verwijder de schroef.

6. Hamer een taps toelopende paspen in de lagerbus.

7. Plaats de afdekdop op de tegenoverliggende zijde van de scharniervleugel.

Plaats de andere lagerbussen overeenkomstig punten 1 tot 5.
