GN 22i Universeel verbindingselement
GN 22i-V-D 1

GN 22i
Universeel verbindingselement

Let op!: Artikelen zijn per set van 4 stuks. In de matrix kan op "bundel per" worden geselecteerd.

Bekijk volledig
__logo__item__ __logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type V: met bescherming tegen verdraaien

Codering

  • C: met schroef en T-moer
  • D: met 2 schroeven en dubbele T-moer

Behuizing

Gegoten zinklegering

verzinkt ZZ

Schroeven / T-moer

Staal

Verzinkt, blauw gepassiveerd SZ

2Informatie

Universele verbindingen GN 22i (code C) binden aluminiumprofielen samen in rechte hoeken en, wanneer ze worden gebruikt in paren, beveiligen ze tegen verdraaien. Slechts één profiel moet bewerkt worden.

Universele verbindingen GN 22i (code D) binden aluminiumprofielen samen in rechte hoeken en beveiligen ze tegen verdraaien. Slechts één profiel moet bewerkt worden.

De verbinding kan vrij worden gepositioneerd en langs de uitsparing worden geschoven. Indien panelen worden gebruikt in de uitsparing, moeten ze op geschikte wijze worden opgeborgen.

Universele verbindingen worden geleverd in bundels. De tabel toont het aantal dat in elke bundel is inbegrepen.

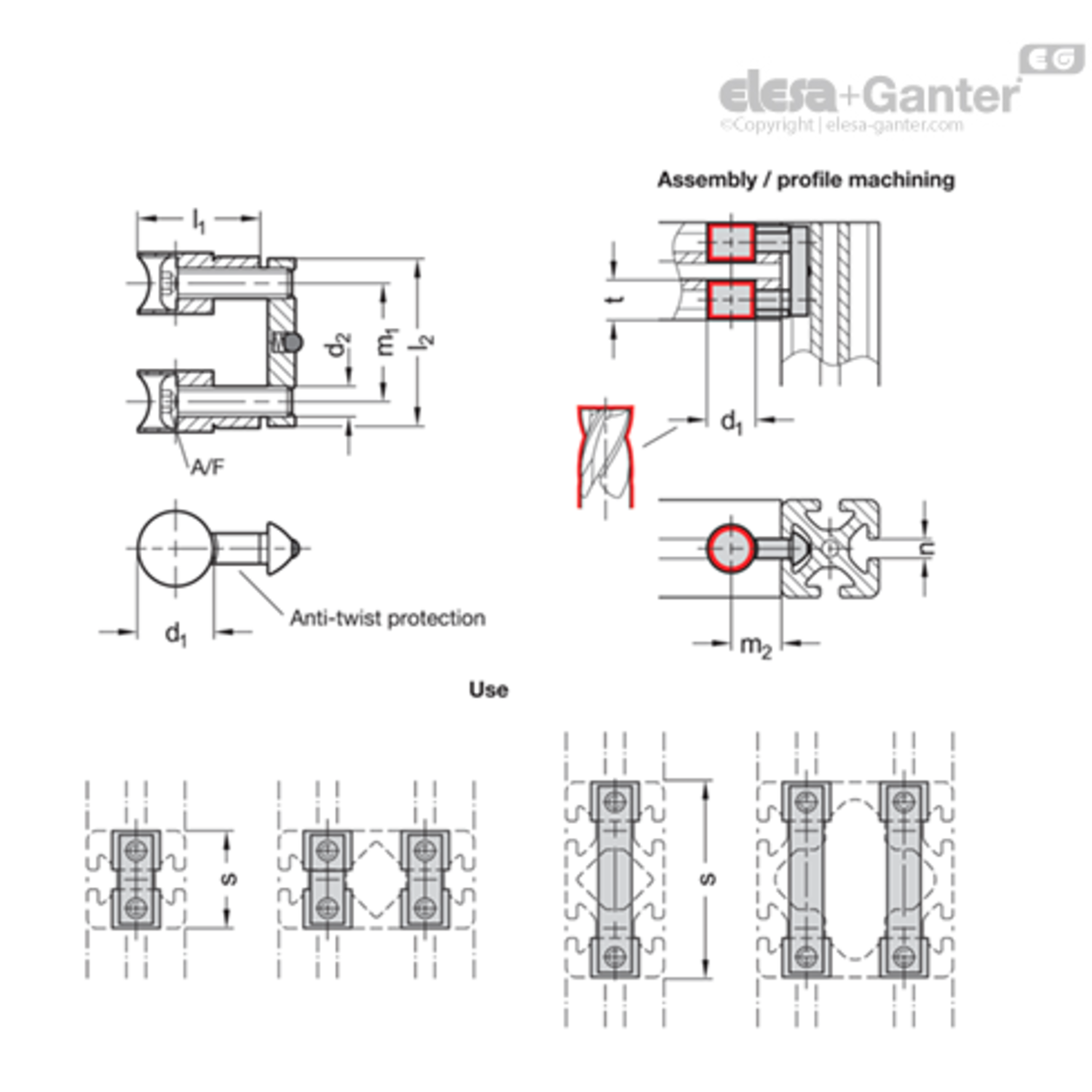

3Montage-instructies / profielbewerking

Video's

Uitvoering

GN 22i-V-D
GN 22i-V-D Universeel verbindingselement, zink spuitgiet, voor aluminium profielen, met 2 stalen schroeven en dubbele T-moer
GN 22i-V-C
GN 22i-V-C Universeel verbindingselement, zink spuitgiet, voor aluminium profielen, met stalen schroef en T-moer
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470200424 GN 22i-306-V-D-ZZSZ-2
€ 12,96
470200425 GN 22i-408-V-D-ZZSZ-2
€ 13,57
470200426 GN 22i-606-V-D-ZZSZ-2
€ 17,98
470200427 GN 22i-808-V-D-ZZSZ-2
€ 18,76

N

t +0.5

d2

l1

Gewicht (g)

Bundel per

s

Aanhaalmoment in Nm

d1

AF

m

l2

m1
6 12.7 M 6 25.5 78 2 30 8 16 4 17 28 17
8 16 M 8 33.5 128 2 40 25 20 5 24 36 24
6 12.7 M 6 25.5 98 2 60 8 16 4 47 58 47
8 16 M 8 33.5 164 2 80 25 20 5 64 76 64
