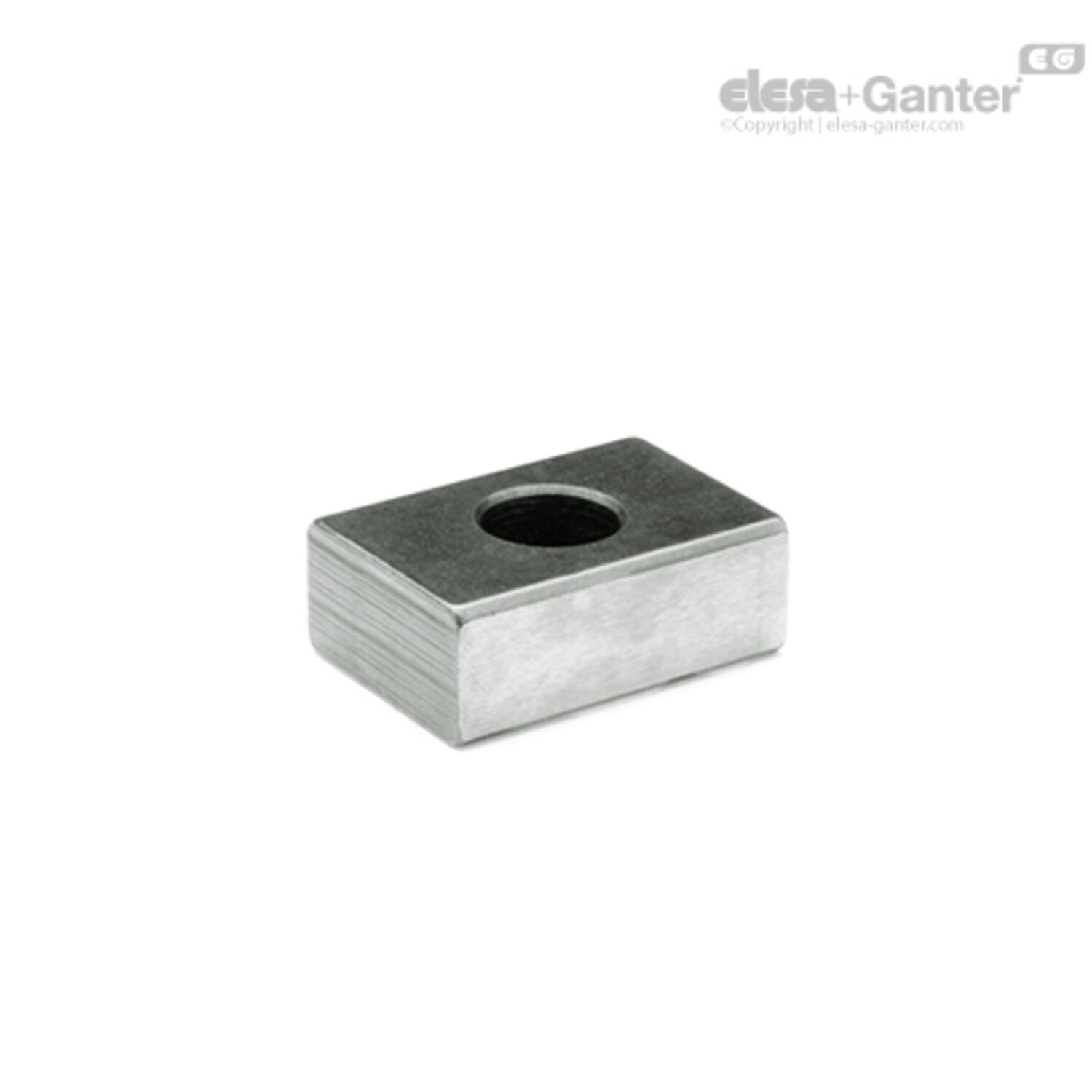

GN 230 T-moeren
GN 230 1

GN 230
T-moeren

Bekijk volledig
__logo__RoHS__

Omschrijving

1 Specificaties

Staal

  • oppervlaktegehard
  • gezwart
 2 Informatie

Lage T-moeren GN 230 worden gebruikt voor het uitlijnen en positioneren van mallen en opspaninrichtingen op bewerkingstafels met T-sleuven volgens DIN 650.

Hiervoor worden ze in de uitlijnsleuven van de mal of opspaninrichting geplaatst.


 3 Technische informatie

Uitvoering

GN 230
GN 230 T-moer vlak
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100900470 GN 230-10
€ 8,32
100900480 GN 230-12
€ 9,69
100900490 GN 230-14
€ 10,74
100900500 GN 230-16
€ 10,49
100900510 GN 230-18
€ 13,25
100900520 GN 230-20
€ 15,47
100900530 GN 230-22
€ 18,59

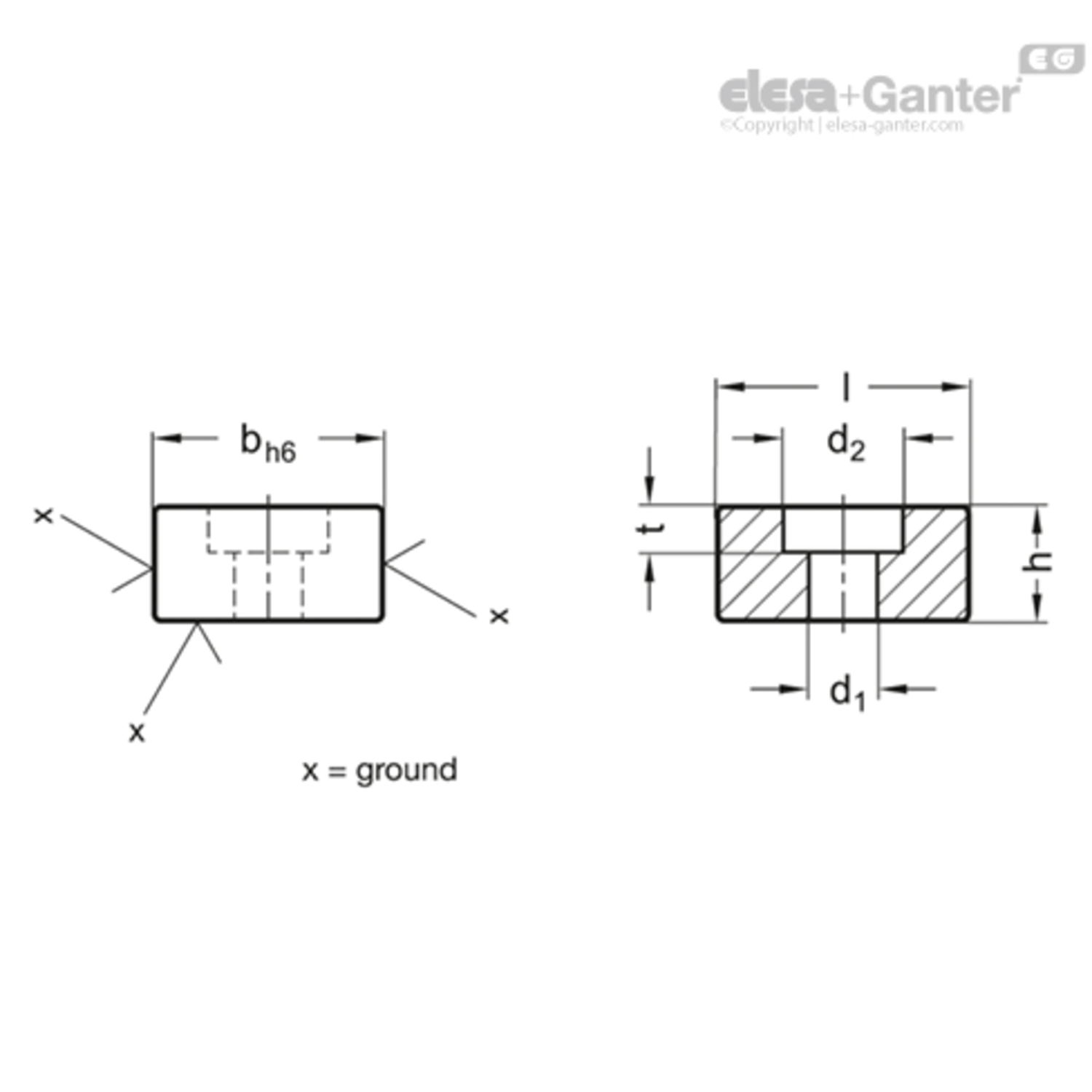

h

d2

b h6

Gewicht (g)

voor schroef DIN 84 DIN 912

d1

l

t
8 8 10 10 M4 x 10 4.5 20 4.3
8 10 12 11 M5x12 5.5 20 5.3
10 11 14 19 M6x16 6.6 22 6.3
10 11 16 20 M6x16 6.6 22 6.3
10 11 18 25 M6x16 6.6 22 6.3
10 11 20 28 M6x16 6.6 22 6.3
12 11 22 59 M6x16 6.6 32 6.3
