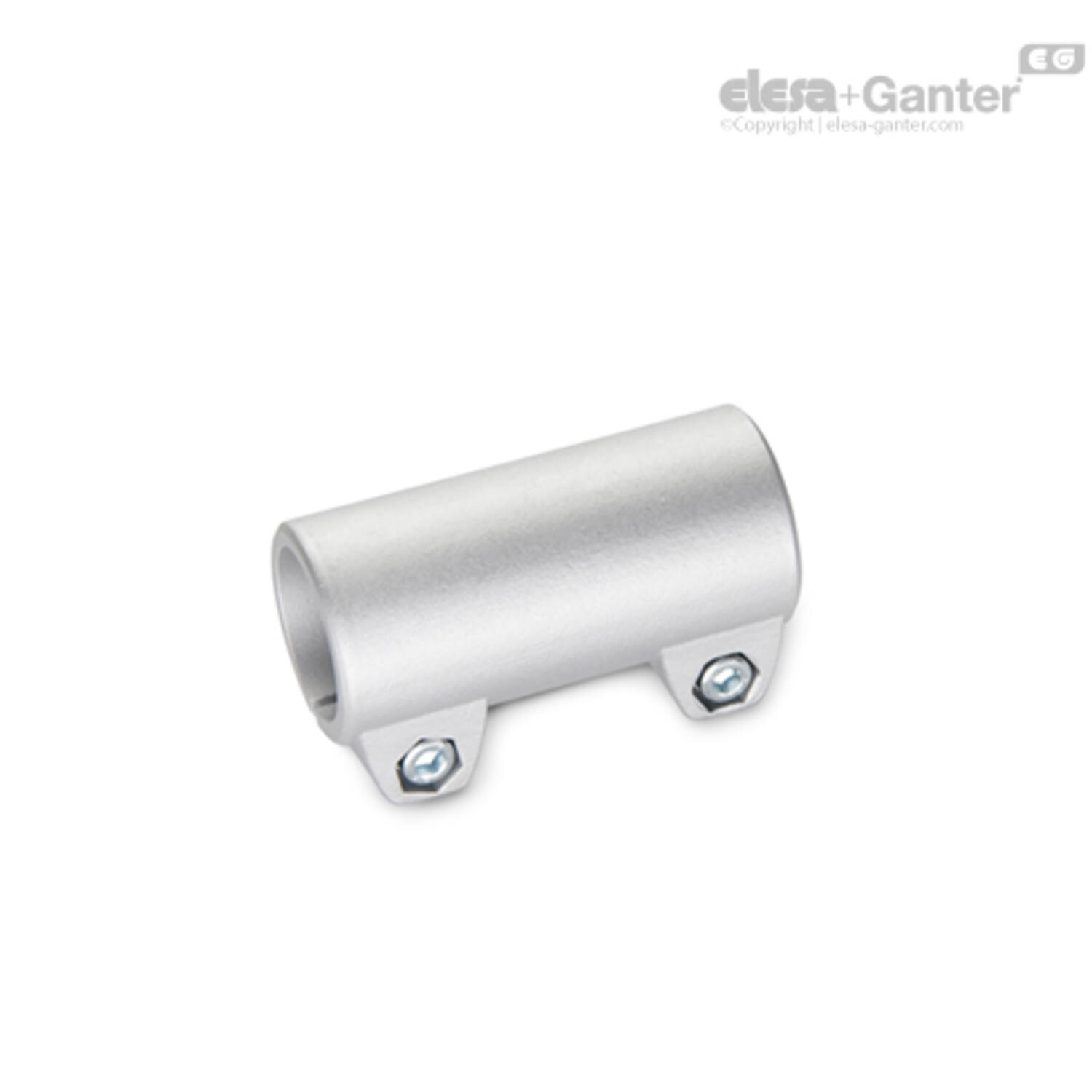

GN 242 Buisklemverbindingen
GN 242 1

GN 242
Buisklemverbindingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

Gepoedercoat

zwart, RAL 9005, textuurafwerking SW

Natural, mat gestraald BL

Cilinderkopschroef DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

2Informatie

De klemboringen van GN 242 buisverbindingsverbindingen zijn niet machinaal bewerkt en speciaal ontworpen voor constructiebuizen GN 990  of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

Op de schroeflocaties z verminderen de cilinderkopschroeven de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911  die in de tabel zijn opgesomd als accessoires.

3Toebehoren
  • Verstelbare handgrepen GN 911
4Op aanvraag
  • d1 / d2 met ongelijke boringen
5Technische informatie

Uitvoering

GN 242
GN 242 Buisklemverbinding koppelstuk
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103105300 GN 242-B20-B20-2-BL
€ 23,64
103105305 GN 242-B20-B20-2-SW
€ 23,06
109542290 GN 242-B20-B25-2-BL
€ 23,64
109542295 GN 242-B20-B25-2-SW
€ 23,72
109542305 GN 242-B20-B30-2-SW
103105320 GN 242-B25-B25-2-BL
€ 23,64
103105325 GN 242-B25-B25-2-SW
€ 23,50
109542310 GN 242-B25-B30-2-BL
€ 23,52
109542315 GN 242-B25-B30-2-SW
€ 22,96
103105340 GN 242-B30-B30-2-BL
€ 23,55
103105345 GN 242-B30-B30-2-SW
€ 23,50
103105360 GN 242-B40-B40-2-BL
€ 46,48
103105365 GN 242-B40-B40-2-SW
€ 46,36
109542320 GN 242-B40-B45-2-BL
470001003 GN 242-B40-B45-2-SW
€ 39,53
109542330 GN 242-B40-B48-2-SW
109542335 GN 242-B40-B50-2-BL
€ 46,04
109542340 GN 242-B40-B50-2-SW
€ 46,14
103105380 GN 242-B42-B42-2-BL
€ 46,26
103105385 GN 242-B42-B42-2-SW
€ 44,97
109542345 GN 242-B42-B48-2-BL
470001004 GN 242-B42-B48-2-SW
€ 39,53
109542350 GN 242-B42-B50-2-BL
470001005 GN 242-B42-B50-2-SW
€ 39,53
103105400 GN 242-B45-B45-2-BL
€ 46,04
103105405 GN 242-B45-B45-2-SW
€ 46,14
109542355 GN 242-B45-B50-2-BL
470001006 GN 242-B45-B50-2-SW
€ 39,53
103105420 GN 242-B48-B48-2-BL
€ 46,04
103105425 GN 242-B48-B48-2-SW
€ 44,77
103105440 GN 242-B50-B50-2-BL
€ 45,87
103105445 GN 242-B50-B50-2-SW
€ 45,95

k1

d4

d2

l1

d1 Boring

D1

Gewicht (g)

Accessoire Recom. handhendel GN 911 voor z l3

d1

k2

d3

d2 Boren

l2
45 40 B 20 90 B 20 B 20 277 N.v.t. B 20 45 40 B 20 52
45 40 B 20 90 B 20 B 20 277 N.v.t. B 20 45 40 B 20 52
45 40 B 25 90 B 20 B 20 253 N.v.t. B 20 45 40 B 25 52
45 40 B 25 90 B 20 B 20 253 N.v.t. B 20 45 40 B 25 52
45 40 B 30 90 n.v.t. B 20 260 n.v.t. B 20 45 M 8 n.v.t. 52
45 40 B 25 90 B 25 B 25 238 63 | 78 B 25 45 40 B 25 52
45 40 B 25 90 B 25 B 25 238 63 | 78 B 25 45 40 B 25 52
45 40 B 30 90 B 25 B 25 217 63 | 78 B 25 45 40 B 30 52
45 40 B 30 90 B 25 B 25 217 63 | 78 B 25 45 40 B 30 52
45 40 B 30 90 B 30 B 30 191 63 | 78 B 30 45 40 B 30 52
45 40 B 30 90 B 30 B 30 191 63 | 78 B 30 45 40 B 30 52
70 65 B 40 140 B 40 B 40 916 N.v.t. B 40 70 65 B 40 77.5
70 65 B 40 140 B 40 B 40 916 N.v.t. B 40 70 65 B 40 77.5
70 65 n.v.t. 140 n.v.t. B 40 869 n.v.t. B 40 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 n.v.t. B 40 869 n.v.t. B 40 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 n.v.t. B 40 865 n.v.t. B 40 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 B 40 B 40 787 N.v.t. B 40 70 65 B 50 77.5
70 65 n.v.t. 140 B 40 B 40 787 N.v.t. B 40 70 65 B 50 77.5
70 65 n.v.t. 140 B 42 B 42 884 N.v.t. B 42 70 65 B 42 77.5
70 65 n.v.t. 140 B 42 B 42 884 N.v.t. B 42 70 65 B 42 77.5
70 65 n.v.t. 140 n.v.t. B 42 800 n.v.t. B 42 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 n.v.t. B 42 800 n.v.t. B 42 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 n.v.t. B 42 772 n.v.t. B 42 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 n.v.t. B 42 772 n.v.t. B 42 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 B 45 B 45 808 78 | 92 B 45 70 65 B 45 77.5
70 65 n.v.t. 140 B 45 B 45 808 78 | 92 B 45 70 65 B 45 77.5
70 65 n.v.t. 140 n.v.t. B 45 737 n.v.t. B 45 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 n.v.t. B 45 737 n.v.t. B 45 70 M 10 n.v.t. 77.5
70 65 n.v.t. 140 B 48 B 48 730 78 | 92 B 48 70 65 B 48 77.5
70 65 n.v.t. 140 B 48 B 48 730 78 | 92 B 48 70 65 B 48 77.5
70 65 n.v.t. 140 B 50 B 50 677 78 | 92 B 50 70 65 B 50 77.5
70 65 n.v.t. 140 B 50 B 50 677 78 | 92 B 50 70 65 B 50 77.5
