GN 272 Steun voor klemverbindingen
GN 272-OZ 1

GN 272
Steun voor klemverbindingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type OZ: zonder centreertrap (soepel)
  • Type MZ: met centreertrap
  • Type AV: met externe vertanding
  • Type IV: met interne vertanding

Aluminium

  • Kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

  • Natural, mat gestraald BL
2Informatie

Steunen voor klemverbindingen GN 272 kunnen worden gecombineerd met buisklemverbindingen GN 274, GN 276 of GN 278 tot buisklemverbindingen.

Uitvoering

GN 272-AV
GN 272-AV Steun voor klemverbinding met uitwendige vertanding
GN 272-MZ
GN 272-MZ Steun voor klemverbinding met centreerrand
GN 272-IV
GN 272-IV Steun voor klemverbinding met inwendige vertanding
GN 272-OZ
GN 272-OZ Steun voor klemverbinding zonder centreerrand (glad)
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
101713010 GN 272-40-OZ-BL
€ 21,15
101713015 GN 272-40-OZ-SW
€ 21,23
101713050 GN 272-65-OZ-BL
€ 39,21
101713055 GN 272-65-OZ-SW
€ 39,21

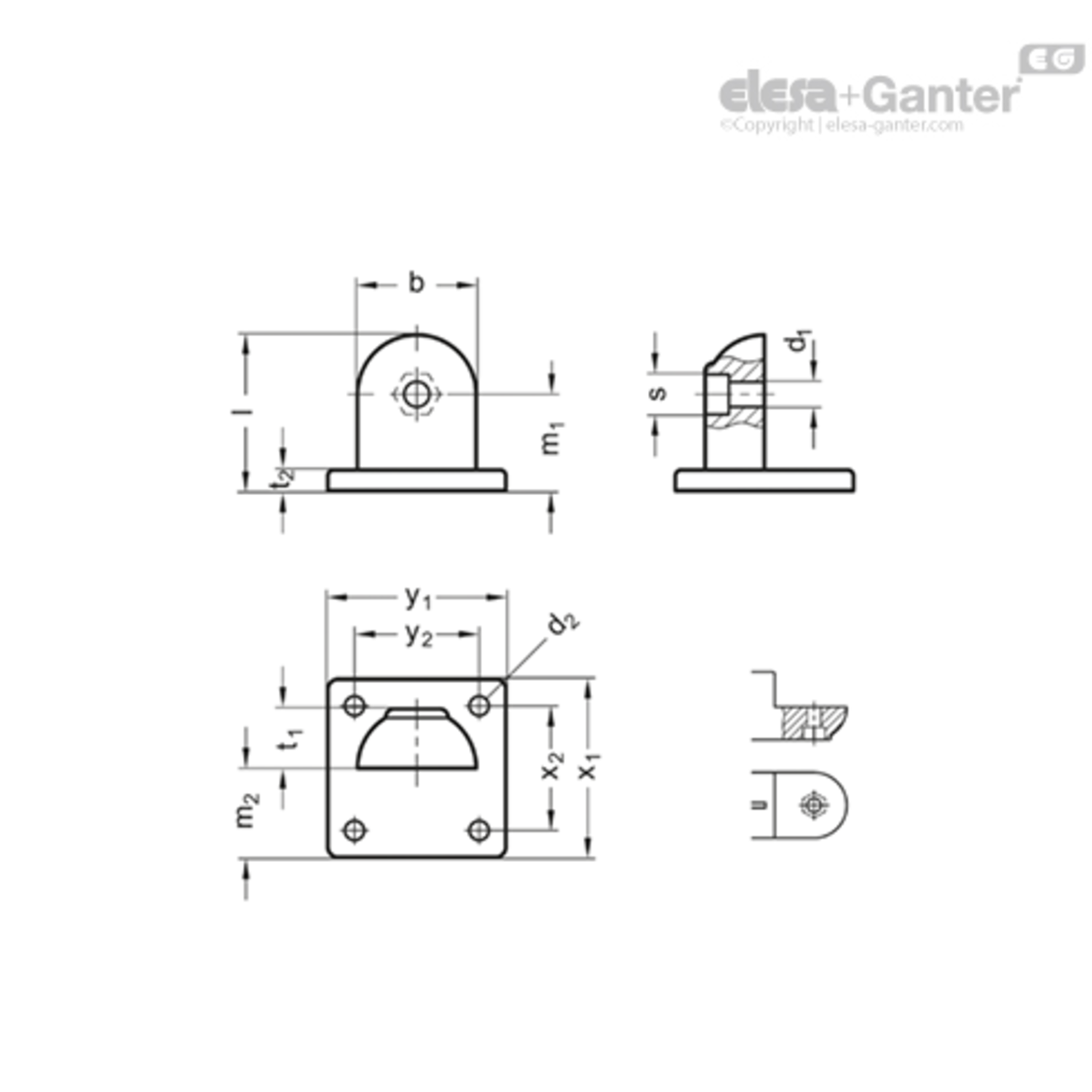

t2

d2

x1

x2

Gewicht (g)

s

y1

d1

l

d3

y2

m2

B

t1

m1
7 6.5 60 42 110 13 60 8.5 52.5 M 8 42 30 40 20 32.5
7 6.5 60 42 110 13 60 8.5 52.5 M 8 42 30 40 20 32.5
14 11 105 74 550 17 105 10.2 84.5 M 10 74 52.5 65 32.5 52
14 11 105 74 550 17 105 10.2 84.5 M 10 74 52.5 65 32.5 52
