GN 281 Tube clamp connectors
GN 281-NI 1

GN 281
Tube clamp connectors

Bekijk volledig
__logo__RoHS__ __logo__profile__ __logo__INOX__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 2 RVS inbusbouten DIN 912

Aluminium

  • Gepoedercoat

zwart, RAL 9005, textuurafwerking SW

  • Natural, mat gestraald BL

RVS AISI CF-8 NI

mat gestraald

Cilinderkopschroeven DIN 912

RVS AISI 304

Zeskantmoeren DIN 985

RVS AISI 304

Zelfborgend met polyamide ring

2Informatie

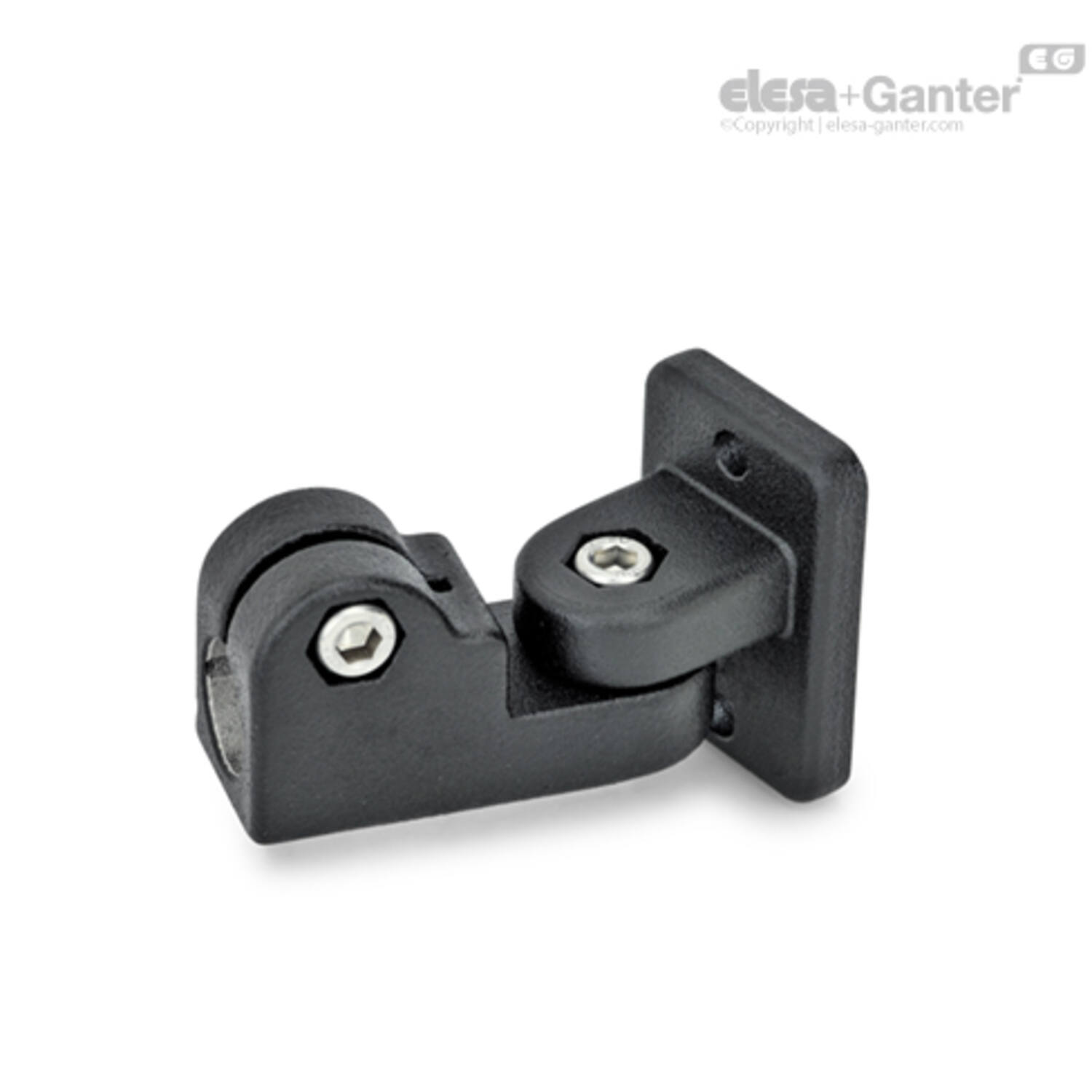

Buisklemverbindingen GN 281 zijn een assemblage van de buisklemverbindingen GN 271 en   GN 275 .

De klemboring is mechanisch bewerkt en ontworpen voor constructiebuizen GN 990  of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

Op de schroeflocatie z1 vermindert de cilinderkopschroef de dwarsdoorsnede van de boring voor het klemmen.

Om te klemmen zonder gereedschap kunnen de cilinderkopschroeven vervangen worden door de verstelbare handgrepen GN 911  /GN 911.3  opgesomd in de tabel als accessoire.

3Accessoire4Technische informatie

Uitvoering

GN 281-AL
GN 281-AL Draai-klemverbinding aluminium
GN 281-NI
GN 281-NI Draai-klemverbinding RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470059932 GN 281-B12-2-NI
€ 91,94
470059933 GN 281-B14-2-NI
€ 91,94
470059935 GN 281-B15-2-NI
€ 91,94
470059937 GN 281-B16-2-NI
€ 91,94
470059938 GN 281-B18-2-NI
€ 91,94
470059939 GN 281-B20-2-NI
€ 91,94

d2

l1

x1

x2

k

y

Gewicht (g)

t

m2

B

l2

m1
5.5 72.5 50 38 31.5 35 308 7 48.5 25 34.5 24
5.5 72.5 50 38 31.5 35 301 7 48.5 25 34.5 24
5.5 72.5 50 38 31.5 35 297 7 48.5 25 34.5 24
5.5 72.5 50 38 31.5 35 291 7 48.5 25 34.5 24
5.5 72.5 50 38 31.5 35 282 7 48.5 25 34.5 24
5.5 72.5 50 38 31.5 35 276 7 48.5 25 34.5 24
