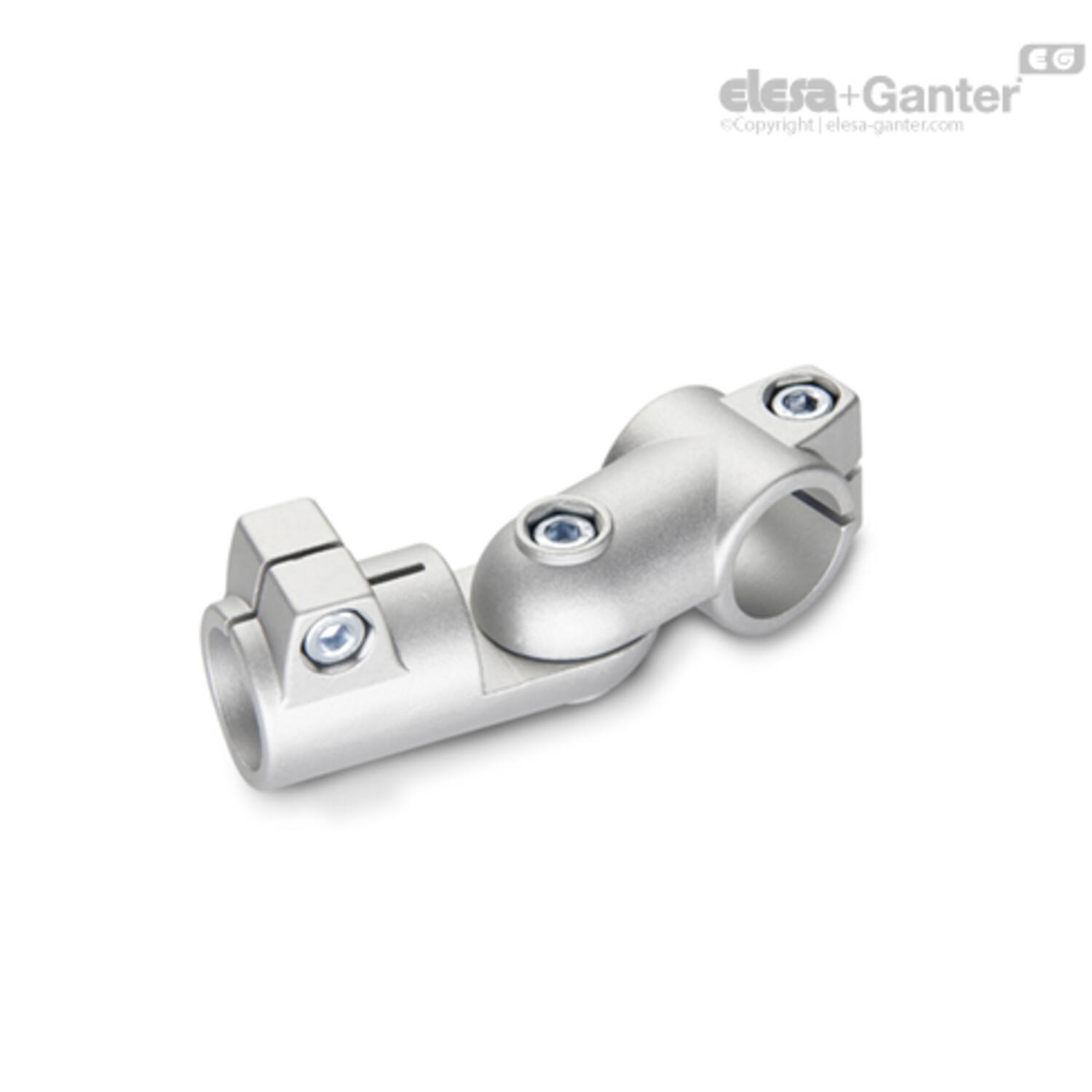

GN 288 Buisklemverbindingen
GN 288 1

GN 288
Buisklemverbindingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Identificatienr.

Nr. 2: met 3 roestvrijstalen klemschroeven DIN 912

Typen

  • Type S: traploze instelling
  • Type T: aanpassing door 15°-verdeling (vertanding)

Aluminium

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

blank BL

mat gestraald

Klemboringen mechanisch bewerkt

Cilinderkopschroeven DIN 912

Roestvast AISI 304

Zeskantmoeren DIN 985

Roestvast AISI 304

2Informatie

De GN 288 draai-klemverbindingen zijn een assemblage van draai-klemverbinders GN 276 en   GN 278  om draai-klemverbindingen te maken.

Voor het type met traploze verstelling (type S) worden draaibare klemverbinders met een centreertrap gebruikt. Binnen de identieke draaibreedte ""b"" kunnen alle boringen ""d1 / d2"" naar wens worden gecombineerd.

De klemboringen zijn mechanisch bewerkt en ontworpen voor constructiebuizen GN 990  of DIN 2391, DIN 2395 en DIN 2462 respectievelijk.

De standaardversie van de klemschroeven zijn cilinderkopschroeven met binnenzeskant DIN 912. Deze kunnen worden vervangen door verstelbare klemhendels  GN 911  (zie tabel met afmetingen).

3Accessoire4Technische informatie

Uitvoering

GN 288
GN 288 Klemverbinding draaibaar Aluminium
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103108915 GN 288-B20-B20-S-2-BL
€ 48,26
103108920 GN 288-B20-B20-S-2-SW
€ 48,31
103108925 GN 288-B20-B20-T-2-BL
€ 48,04
103108930 GN 288-B20-B20-T-2-SW
€ 48,34
103108945 GN 288-B20-B25-S-2-BL
€ 48,26
103108950 GN 288-B20-B25-S-2-SW
€ 48,31
103108965 GN 288-B20-B25-T-2-BL
€ 48,04
103108970 GN 288-B20-B25-T-2-SW
€ 48,34
103108985 GN 288-B20-B30-S-2-BL
€ 48,26
103108990 GN 288-B20-B30-S-2-SW
€ 48,31
103109005 GN 288-B20-B30-T-2-BL
€ 48,04
103109010 GN 288-B20-B30-T-2-SW
€ 48,34
103109025 GN 288-B25-B20-S-2-BL
€ 48,26
103109030 GN 288-B25-B20-S-2-SW
€ 48,09
103109045 GN 288-B25-B20-T-2-BL
€ 48,07
103109050 GN 288-B25-B20-T-2-SW
€ 48,12
103109055 GN 288-B25-B25-S-2-BL
€ 48,26
103109060 GN 288-B25-B25-S-2-SW
€ 48,09
103109065 GN 288-B25-B25-T-2-BL
€ 48,07
103109070 GN 288-B25-B25-T-2-SW
€ 48,12
103109085 GN 288-B25-B30-S-2-BL
€ 48,26
103109090 GN 288-B25-B30-S-2-SW
€ 48,09
103109105 GN 288-B25-B30-T-2-BL
€ 48,07
103109110 GN 288-B25-B30-T-2-SW
€ 48,12
103109125 GN 288-B30-B20-S-2-BL
€ 48,04
103109130 GN 288-B30-B20-S-2-SW
€ 48,09
103109145 GN 288-B30-B20-T-2-BL
€ 48,07
103109150 GN 288-B30-B20-T-2-SW
€ 48,12
103109165 GN 288-B30-B25-S-2-BL
€ 48,04
103109170 GN 288-B30-B25-S-2-SW
€ 48,09
103109185 GN 288-B30-B25-T-2-BL
€ 48,07
103109190 GN 288-B30-B25-T-2-SW
€ 48,12
103109195 GN 288-B30-B30-S-2-BL
€ 48,04
103109200 GN 288-B30-B30-S-2-SW
€ 48,09
103109205 GN 288-B30-B30-T-2-BL
€ 48,07
103109210 GN 288-B30-B30-T-2-SW
€ 48,12
103109215 GN 288-B40-B40-S-2-BL
€ 88,55
103109220 GN 288-B40-B40-S-2-SW
€ 89,01
103109225 GN 288-B40-B40-T-2-BL
€ 88,72
103109230 GN 288-B40-B40-T-2-SW
€ 88,89
103109245 GN 288-B40-B42-S-2-BL
€ 88,55
103109250 GN 288-B40-B42-S-2-SW
€ 89,01
103109260 GN 288-B40-B42-T-2-BL
€ 88,72
103109265 GN 288-B40-B42-T-2-SW
€ 88,89
103109280 GN 288-B40-B45-S-2-BL
€ 88,55
103109285 GN 288-B40-B45-S-2-SW
€ 89,01
103109300 GN 288-B40-B45-T-2-BL
€ 88,72
103109305 GN 288-B40-B45-T-2-SW
€ 88,89
103109320 GN 288-B40-B48-S-2-BL
€ 88,55
103109325 GN 288-B40-B48-S-2-SW
€ 89,01
103109340 GN 288-B40-B48-T-2-BL
€ 88,72
103109345 GN 288-B40-B48-T-2-SW
€ 88,89

k1

d4

d2

Klemkit voor dp4

l3

Gewicht (g)

d1

k2

d3

m2

B

l2

m1
42.5 M 8 B 20 GN 911-M8-35 40 410 B 20 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 410 B 20 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 420 B 20 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 420 B 20 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 410 B 20 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 410 B 20 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 420 B 20 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 420 B 20 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 350 B 20 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 350 B 20 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 420 B 20 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 420 B 20 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 380 B 25 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 380 B 25 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 380 B 25 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 380 B 25 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 375 B 25 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 325 B 30 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 325 B 30 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 345 B 30 40 M 8 72 40 52 43
42.5 M 8 B 20 GN 911-M8-35 40 345 B 30 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 325 B 30 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 325 B 30 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 340 B 30 40 M 8 72 40 52 43
42.5 M 8 B 25 GN 911-M8-35 40 340 B 30 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 325 B 30 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 325 B 30 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 330 B 30 40 M 8 72 40 52 43
42.5 M 8 B 30 GN 911-M8-35 40 330 B 30 40 M 8 72 40 52 43
74 M 10 B 40 GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 B 40 GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 B 40 GN 911-M10-63 65 1510 B 40 65 M 10 115 65 77.5 70
74 M 10 B 40 GN 911-M10-63 65 1510 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1510 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1510 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
74 M 10 n.v.t. GN 911-M10-63 65 1500 B 40 65 M 10 115 65 77.5 70
