Omschrijving
Identificatienr.
Identificatienr.

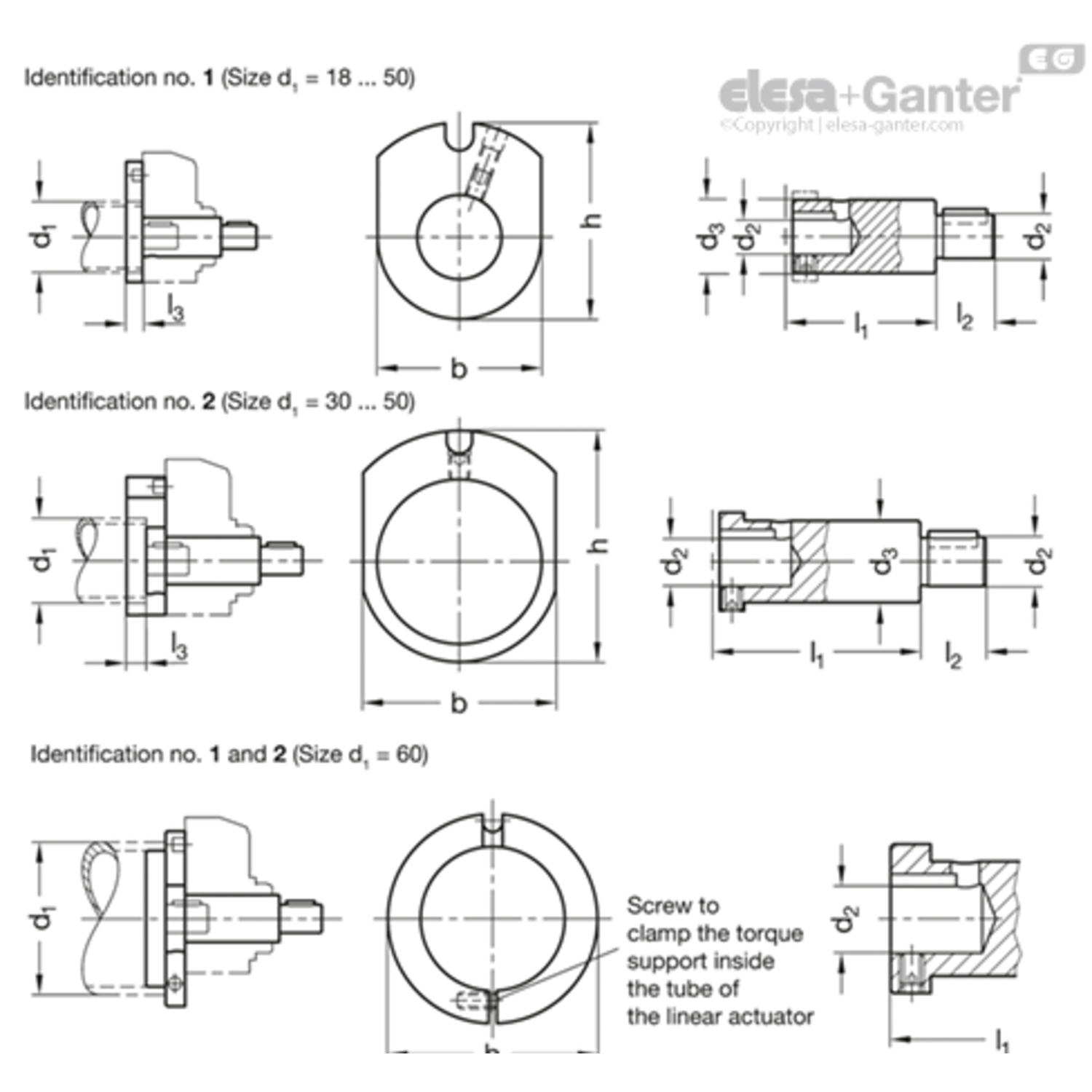

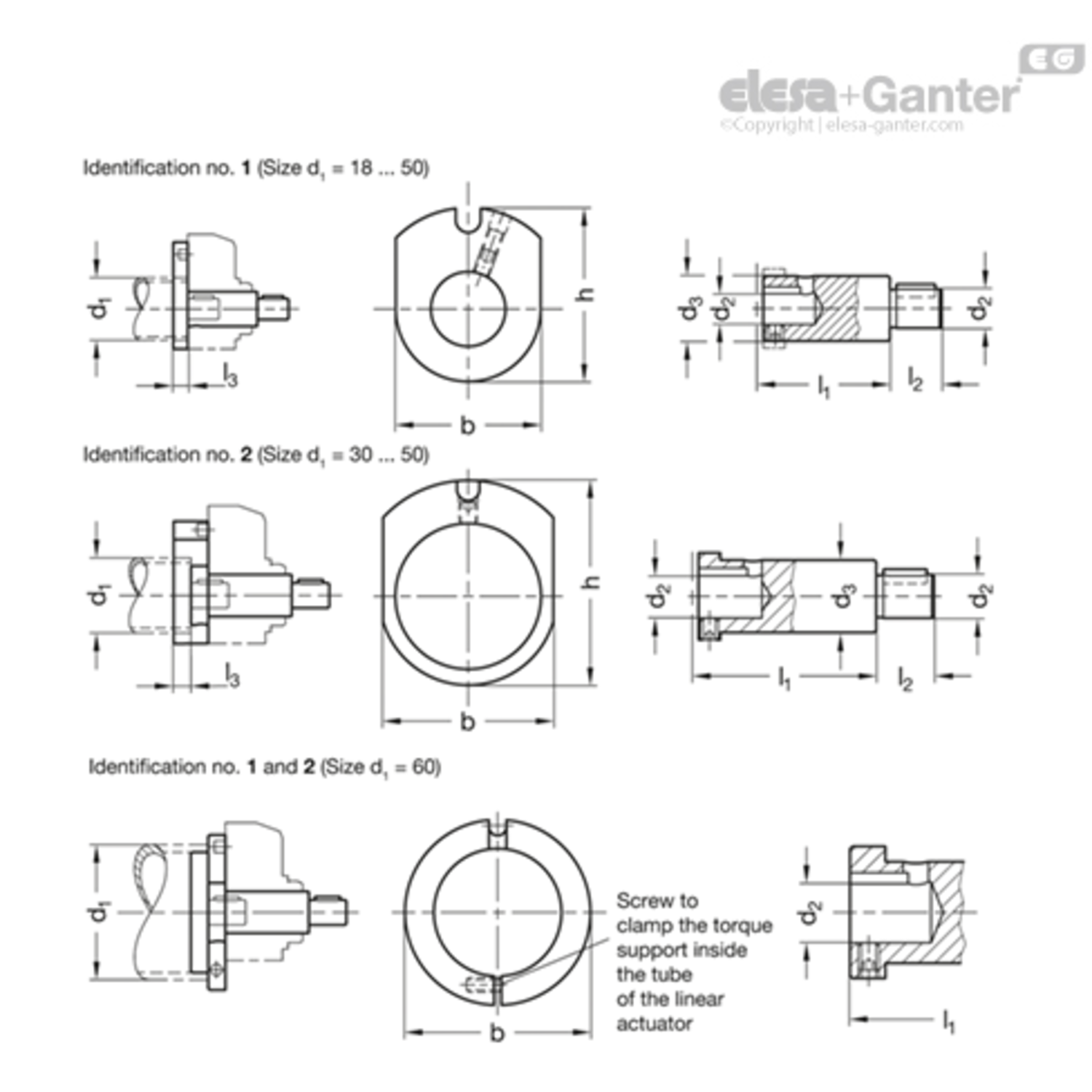

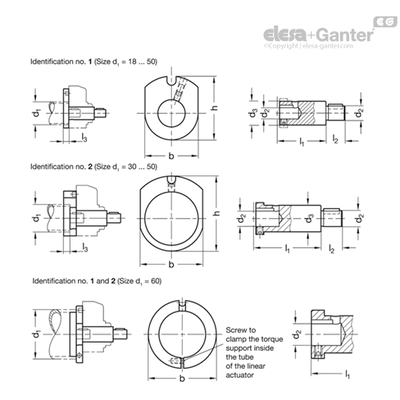

- Nr. 1: voor mechanische positie-indicatoren DD52R / DD51 / DD50
- Nr. 2: voor elektronische positie-indicatoren DD52R-E / DD51-E
Adapteras
Adapteras
Staal
Gezwart
Koppelsteun
Koppelsteun
Aluminium
zwart geanodiseerd
De GN 295 installatiekits zijn nodig voor de montage van een positie-indicator op lineaire actuatoren. De installatiekits bestaan uit een adapteras en een koppelsteun inclusief bevestigingsschroeven.
Bestel mechanische positie-indicatoren DD52R / DD51 / DD50 met een tegengestelde spoed die overeenkomt met die van de trapeziumvormige schroefdraadspindel.
Voor positie-indicatoren DD52R-E / DD51-E is de spoed van de positie-indicator geprogrammeerd.
- Lineaire actuatoren met analoge positie-indicator GA11 / GA12
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 101716980 | GN 295-18-6-1 |
|
|||
| 101716985 | GN 295-30-8-1 |
|
|||
| 470001157 | GN 295-30-8-2 |
|
|||
| 101716990 | GN 295-40-12-1 |
|
|||
| 101716991 | GN 295-40-12-2 |
|
|||
| 101716995 | GN 295-50-12-1 |
|
|||
| 470001158 | GN 295-50-12-2 |
|
|||
| 101716997 | GN 295-60-14-1 |
|
|||
| 470001159 | GN 295-60-14-2 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h |
l1 |
d2 f7 |
d2 H7/f8 |
D1 |
l3 |
l1 Identificatie No 2 |
voor pos.indicator |
Gewicht (g) |
d1 |
Positie indicator |
l1 Identificatie No 1 |
d3 |
B |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 33 | 28 | 6 | 6 | 18 | 10 | N.v.t. | DD50 | 70 | 18 | DD50 | 28 | 10 | 24 | 16 |
| 42 | 35 | 8 | 8 | 30 | 10 | 42 | DD51 / DD51-E | 70 | 30 | DD51 | DD51-E | 35 | 14 | 35 | 15 |
| 42 | 42 | 8 | 8 | 30 | 10 | 42 | DD51 / DD51-E | 82 | 30 | DD51 | DD51-E | 35 | 14 | 35 | 15 |
| 56,5 | 39 | 12 | 12 | 40 | 10 | 49 | DD52R / DD52R-E | 120 | 40 | DD52R | DD52R-E | 39 | 20 | 47 | 16 |
| 56,5 | 49 | 12 | 12 | 40 | 10 | 49 | DD52R / DD52R-E | 168 | 40 | DD52R | DD52R-E | 39 | 20 | 47 | 16 |
| 61 | 39 | 12 | 12 | 50 | 10 | 49 | DD52R / DD52R-E | 118 | 50 | DD52R | DD52R-E | 39 | 20 | 58 | 17 |
| 61 | 49 | 12 | 12 | 50 | 10 | 49 | DD52R / DD52R-E | 162 | 50 | DD52R | DD52R-E | 39 | 20 | 58 | 17 |
| N.v.t. | 44 | 14 | 14 | 60 | N.v.t. | 49 | DD52R / DD52R-E | 158 | 60 | DD52R | DD52R-E | 44 | 20 | 64 | 18 |
| N.v.t. | 49 | 14 | 14 | 60 | N.v.t. | 49 | DD52R / DD52R-E | 155 | 60 | DD52R | DD52R-E | 44 | 20 | 64 | 18 |
