GN 297

Tandwielen afgeschuind

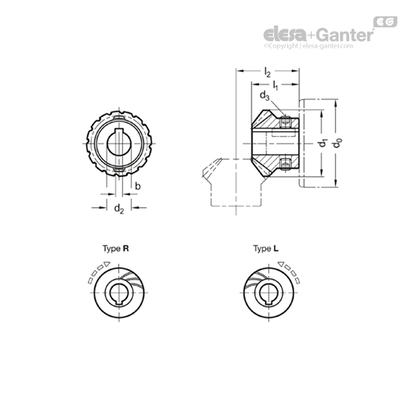

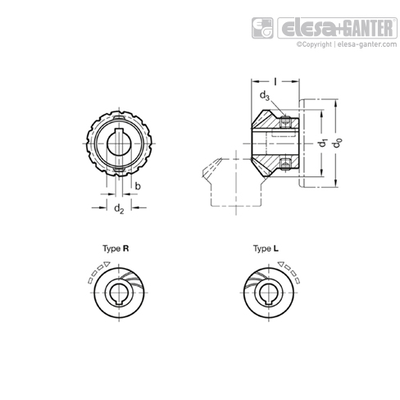

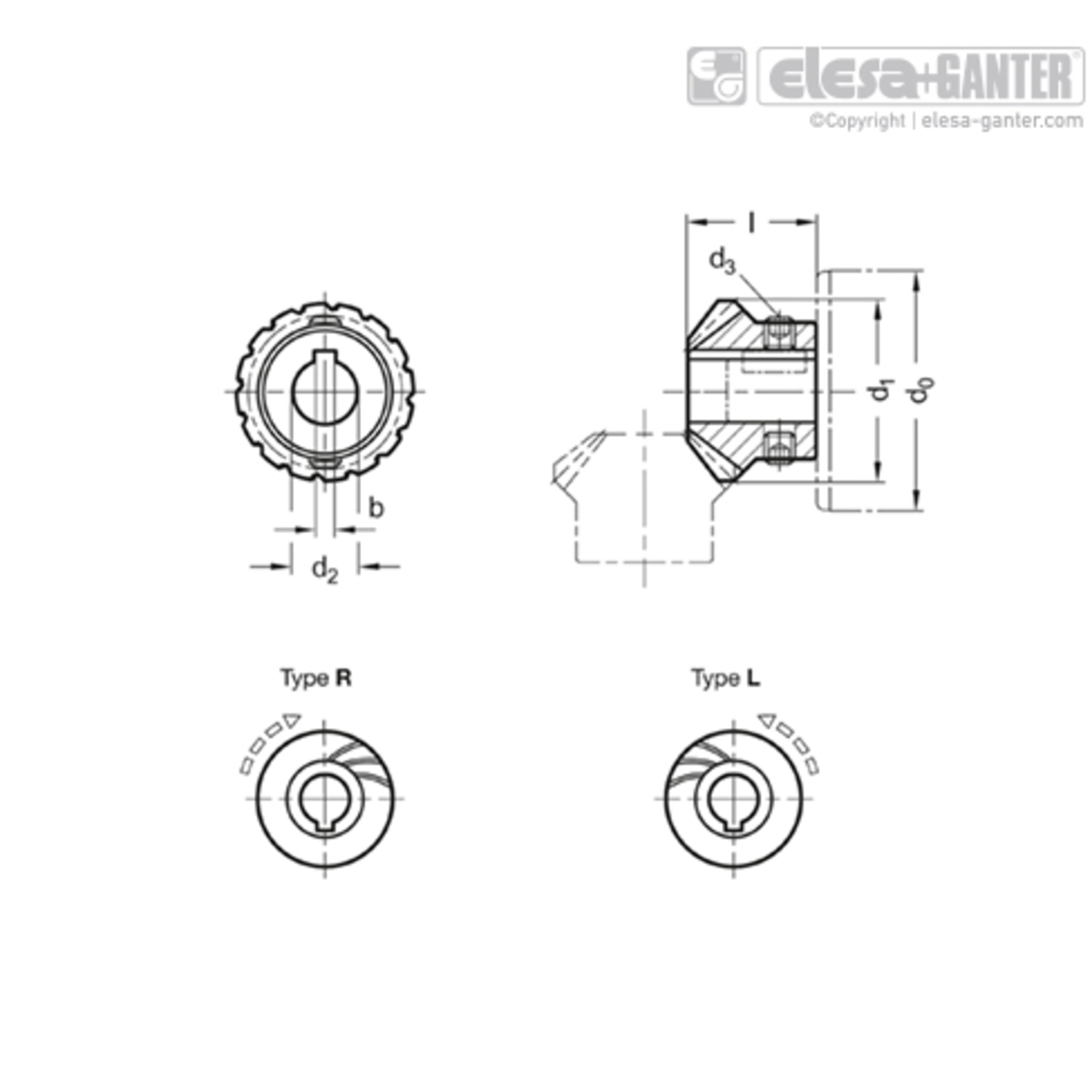

Typen

• Type R: Kegelwiel, rechtse spoed

• Type L: Kegelwiel, linkse spoed

• Type W: Set kegelwielen, 2 kegelwielen, 1 x rechtse, 1 x linkse spoed

• Type T: Set kegelwielen, 3 kegelwielen, 1 x rechtse, 2 x linkse spoed

Staal

Gehard

Gefreesde vertanding

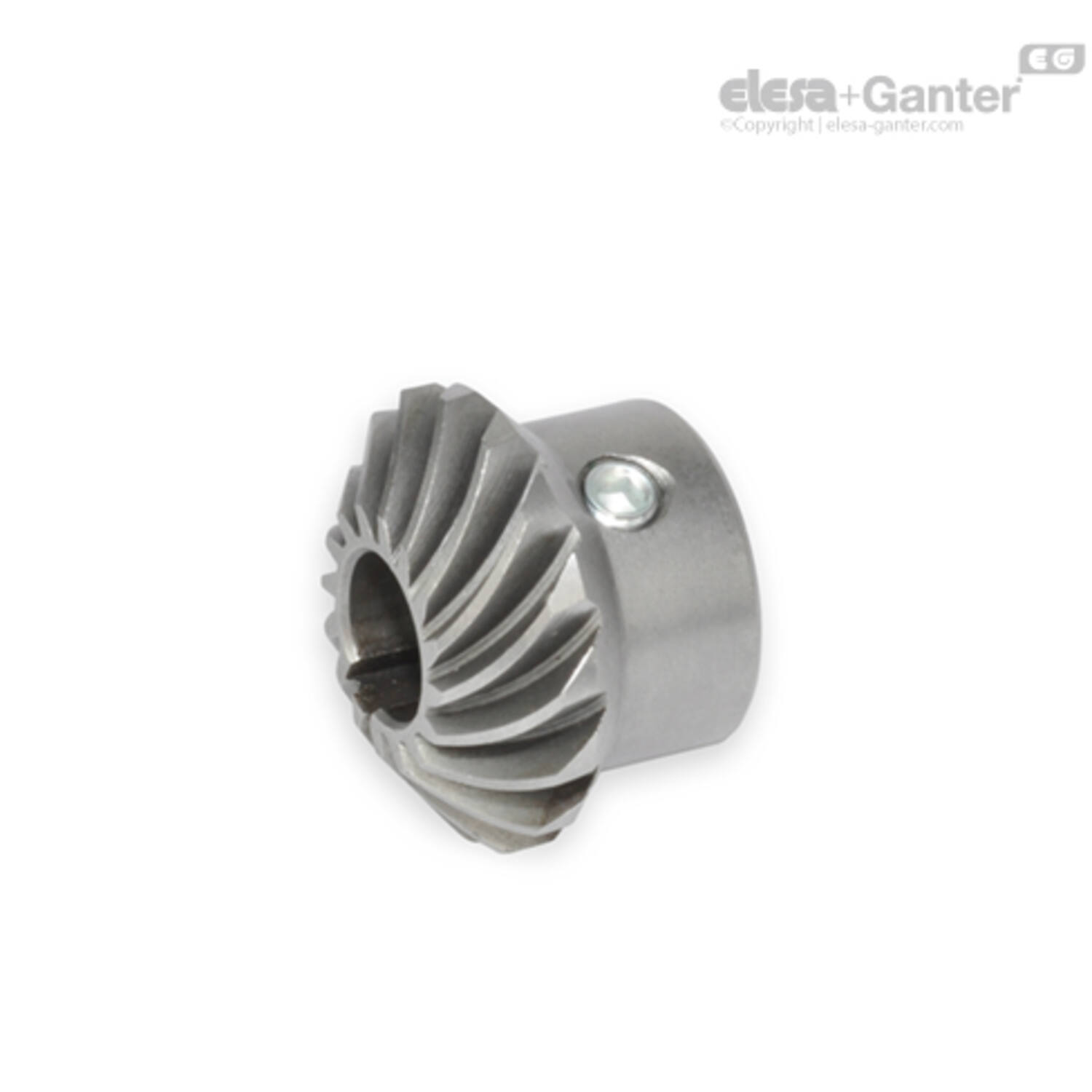

De kegelwielen GN 297 worden gebruikt voor hoek-/ T-overbrenging in combinatie met lineaire actuatoren/overbrengingen GN 391en behuizingen GN 298 .

De spiraalvormige afschuining vergemakkelijkt zowel het instellen van de gewenste speling als het vinden van de juiste positie van de kegelwielen. Ook werken de tandwielen die op deze manier zijn ingesteld met extreem lage geluidsniveaus.

Voor een hoekoverbrenging zijn twee kegelwielen nodig, voor een T-overbrenging zijn drie kegelwielen nodig. Deze zijn verkrijgbaar als set in Type W en Type T resp.

Houd er rekening mee dat alleen kegelwielen met een verschillende spoed kunnen worden gekoppeld. De overbrengingsverhouding is altijd 1:1, omdat de kegeltandwielen altijd hetzelfde aantal tanden hebben.

• Fundamentele ISO-toleranties

• Vermeld altijd de bron wanneer u onze tekeningen reproduceert. (zie pagina



Twee parallel schuivende lineaire actuatoren GN 291 zijn verbonden met een aandrijfeenheid GN 391.

De haakse behuizingen GN 298-W inclusief de kegelwielen GN 297 en een andere aandrijfeenheid GN 391 verbinden het handwiel met het systeem. Het handwiel is in een rechthoekige positie ten opzichte van de bewegende assen geplaatst.



Twee lineaire actuatorconnectoren GN 146.1 met flens worden parallel bewogen. Hiervoor zijn twee lineaire actuators GN 291 verbonden met een transferunit GN 391.

Het T- en hoekwiel GN 298-T/-W, inclusief de conische tandwielen GN 297 en een andere overbrengingseenheid GN 391 verbinden het handwiel met het systeem.Het handwiel wordt parallel aan de bewegende assen geplaatst.
