GN 30 Stelvoeten, Stelelementen
GN 30-U/UK 1
GN 30-U/UK 2

GN 30
Stelvoeten, Stelelementen

Verzinkt staal of staal met kunststofcoating

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie
Type (basis)
  • Type A1: Staal, verzinkt, rubber ingelegd, zwart
  • Type A2: Staal, verzinkt, rubber ingelegd, wit
  • Type A5: Staal, zwarte kunststof bekleding, rubberen inleg, zwart
Versie (schroef)
  • Versie S: zonder moer, buitenzeskant aan de onderkant
  • Versie SK: met moer, buitenzeskant aan de onderkant
  • Versie U: zonder moer, binnenzeskant aan de bovenkant, platte sleutel aan de onderkant
  • Versie UK: met moer, binnenzeskant aan de bovenkant, platte sleutel aan de onderkant
  • Uitvoering X: Buitenzeskant met binnendraad

Basisplaat, metaalplaat

Type A1, A2:

Staal, verzinkt, blauw gepassiveerd

Type A5:

Staal, kunststof bekleding

zwart, RAL 9005

schacht met schroefdraad

Staal, verzinkt, blauw gepassiveerd

Zeskantmoeren ISO 4032

Staal, verzinkt, blauw gepassiveerd

Rubberen onderlaag, ingelegd

  • zwart: NBR (Perbunan®)
  • 80±5 Shore A
  • wit: TPE (Santoprene®)
  • 80±5 Shore A
2Informatie

De stelvoeten GN 30 worden gemonteerd geleverd en zijn niet demonteerbaar.

3Technische informatie4Ladingsclassificatie van stelvoeten

Informatie

Het statische draagvermogen in de tabel is gebaseerd op een testserie waarbij de belasting loodrecht op de basisplaat is aangebracht. Bij de waarden in de tabel kan de trekontlasting leiden tot kleine vervormingen van de basisplaat.

Buig- en knikspanning, die in de praktijk vaak voorkomt, leidt tot een lager draagvermogen van de verstelbare spindel en moet in aanmerking worden genomen.

Ook wordt ervan uitgegaan dat de spindelsterkte ≥ 500 N/mm2 is.

De gegevens over de sterkte zijn niet-bindende richtwaarden zonder enige aansprakelijkheid. In het algemeen vormen ze geen kwaliteitsgarantie.

De gebruiker moet van geval tot geval bepalen of een product geschikt is voor het beoogde doel of gebruik. Omgevingsfactoren kunnen van invloed zijn op de opgegeven waarden.

d1d2Statische belasting in kN-----
--Versies van schacht met schroefdraad-----
--S / SK-U / UK-X-
--Rubber zwartRubber witRubber zwartRubber witRubber zwartRubber wit
50M 888--88
50M 101010--1313
50M 121212--1613
50M 16--16131613
60M 888--88
60M 101010--1313
60M 121212--1613
60M 16--16131613
80M 888--88
80M 101010--1211
80M 121212--1211
80M 16--12111211
80M 20--12111211
80M 24--1211--
100M 888--88
100M 101010--1110
100M 121110--1110
100M 16--11101110
100M 20--11101110
100M 24--1110--
120M 20--20162016
120M 24--2016--
120M 30--2016--

Uitvoering

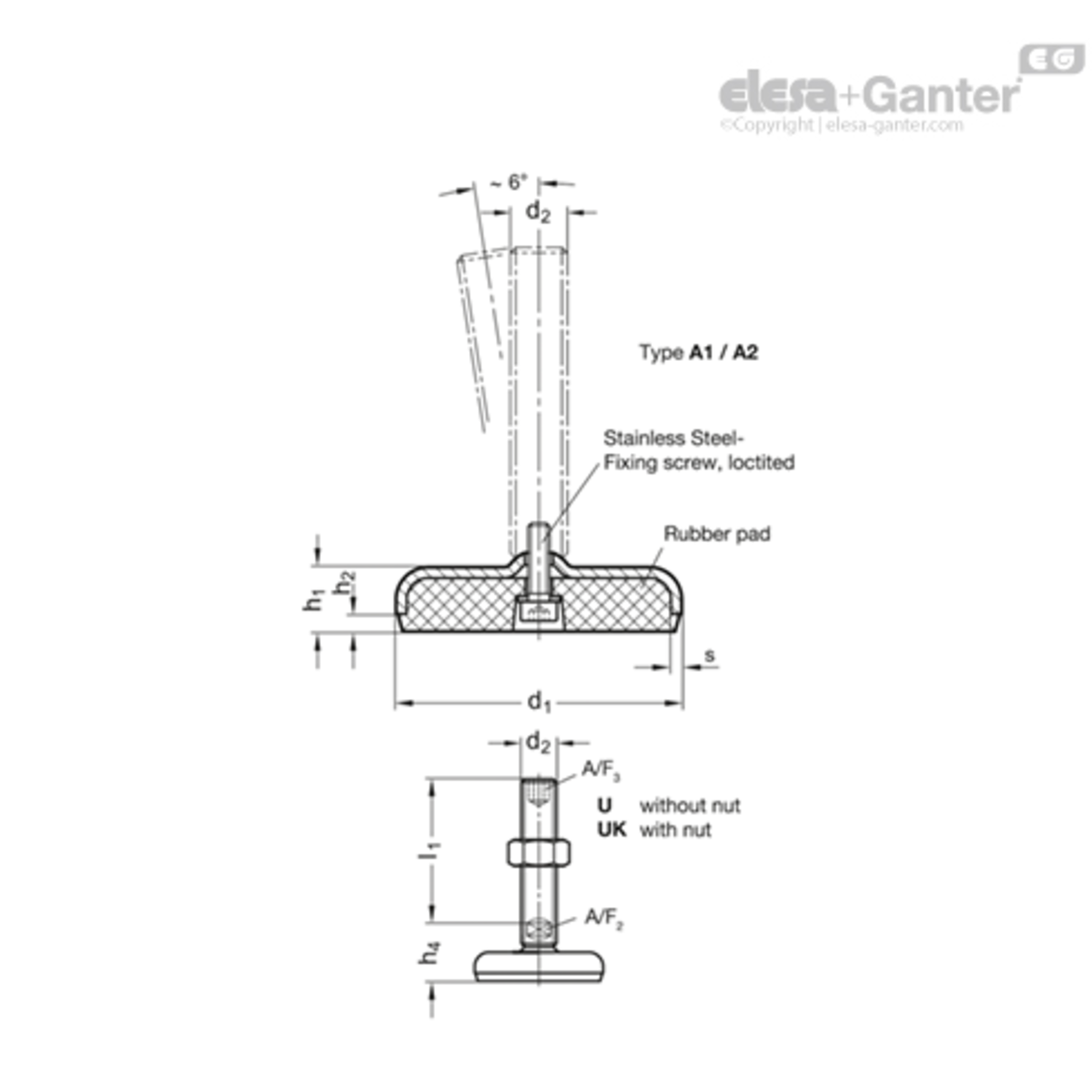

GN 30-U/UK
GN 30-U/UK Stelvoet, beperkt zwenkbaar 6°, verzinkt staal / staal met kunststofcoating, ingelegd rubber, verzinkt stalen draadeind met / zonder moer
GN 30-S/SK
GN 30-S/SK Stelvoet, beperkt zwenkbaar 6°, verzinkt staal / staal met kunststofcoating, ingelegd rubber, verzinkt stalen draadeind met / zonder moer
GN 30-X
GN 30-X Stelvoet, beperkt zwenkbaar 6°, verzinkt staal / staal met kunststofcoating, ingelegd rubber, verzinkt stalen 6-kant staf met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
101300901 GN 30-100-M16-100-A1-U
€ 20,74
101300950 GN 30-100-M16-100-A1-UK
€ 21,18
100706845 GN 30-100-M16-100-A2-U
€ 22,72
100706850 GN 30-100-M16-100-A2-UK
€ 23,16
470038883 GN 30-100-M16-100-A5-U
€ 23,35
470038884 GN 30-100-M16-100-A5-UK
€ 23,79
101300906 GN 30-100-M16-125-A1-U
€ 21,28
101300908 GN 30-100-M16-125-A1-UK
€ 21,72
100706855 GN 30-100-M16-125-A2-U
€ 23,23
100706860 GN 30-100-M16-125-A2-UK
€ 23,67
470038885 GN 30-100-M16-125-A5-U
€ 23,91
470038886 GN 30-100-M16-125-A5-UK
€ 24,35
101300911 GN 30-100-M16-150-A1-U
€ 21,84
101300894 GN 30-100-M16-150-A1-UK
€ 22,28
100706865 GN 30-100-M16-150-A2-U
€ 23,74
100706870 GN 30-100-M16-150-A2-UK
€ 24,18
470038887 GN 30-100-M16-150-A5-U
€ 24,30
470038888 GN 30-100-M16-150-A5-UK
€ 24,74
103111150 GN 30-100-M16-200-A1-U
€ 22,91
103111160 GN 30-100-M16-200-A1-UK
€ 23,35
100706875 GN 30-100-M16-200-A2-U
€ 24,79
100706880 GN 30-100-M16-200-A2-UK
€ 25,23
470038889 GN 30-100-M16-200-A5-U
€ 25,45
470038890 GN 30-100-M16-200-A5-UK
€ 25,89
470049516 GN 30-100-M16-250-A1-U
€ 25,94
470049517 GN 30-100-M16-250-A1-UK
€ 26,38
470049518 GN 30-100-M16-250-A2-U
€ 27,89
470049519 GN 30-100-M16-250-A2-UK
€ 28,33
470049520 GN 30-100-M16-250-A5-U
€ 28,77
470049521 GN 30-100-M16-250-A5-UK
€ 29,21
101300896 GN 30-100-M16-75-A1-U
€ 20,06
101300898 GN 30-100-M16-75-A1-UK
€ 20,50
100706885 GN 30-100-M16-75-A2-U
€ 22,20
100706890 GN 30-100-M16-75-A2-UK
€ 22,64
470038892 GN 30-100-M16-75-A5-U
€ 22,72
470038893 GN 30-100-M16-75-A5-UK
€ 23,16
101300921 GN 30-100-M20-100-A1-U
€ 21,89
101300955 GN 30-100-M20-100-A1-UK
€ 22,62
100706905 GN 30-100-M20-100-A2-U
€ 23,79
100706910 GN 30-100-M20-100-A2-UK
€ 24,52
470038894 GN 30-100-M20-100-A5-U
€ 24,47
470038895 GN 30-100-M20-100-A5-UK
€ 25,21
101300926 GN 30-100-M20-125-A1-U
€ 23,45
101300928 GN 30-100-M20-125-A1-UK
€ 24,18
100706915 GN 30-100-M20-125-A2-U
€ 25,38
100706920 GN 30-100-M20-125-A2-UK
€ 26,11
470038896 GN 30-100-M20-125-A5-U
€ 26,06
470038897 GN 30-100-M20-125-A5-UK
€ 26,79
101300931 GN 30-100-M20-150-A1-U
€ 24,33
101300933 GN 30-100-M20-150-A1-UK
€ 25,06
100706925 GN 30-100-M20-150-A2-U
€ 26,33
100706930 GN 30-100-M20-150-A2-UK
€ 27,06

h2

d2

AF 2

AF 1

l1

s

h4

r

stat.belast. in N

Gewicht (g)

d1

stat.belast. in kN

x min

AF 3

h1
6 M 16 12 12 100 3 34 3 16 525 100 16 11 8 20
6 M 16 12 12 100 3 34 3 16 525 100 16 11 8 20
6 M 16 12 12 100 3 34 3 16 441 100 16 10 8 20
6 M 16 12 12 100 3 34 3 16 441 100 16 10 8 20
6 M 16 12 n.v.t. 100 3 34 n.v.t. 16 525 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 100 3 34 n.v.t. 16 525 100 16 n.v.t. 8 20
6 M 16 12 12 125 3 34 3 16 557 100 16 11 8 20
6 M 16 12 12 125 3 34 3 16 557 100 16 11 8 20
6 M 16 12 12 125 3 34 3 16 473 100 16 10 8 20
6 M 16 12 12 125 3 34 3 16 473 100 16 10 8 20
6 M 16 12 n.v.t. 125 3 34 n.v.t. 16 557 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 125 3 34 n.v.t. 16 557 100 16 n.v.t. 8 20
6 M 16 12 12 150 3 34 3 16 589 100 16 11 8 20
6 M 16 12 12 150 3 34 3 16 589 100 16 11 8 20
6 M 16 12 12 150 3 34 3 16 505 100 16 10 8 20
6 M 16 12 12 150 3 34 3 16 505 100 16 10 8 20
6 M 16 12 n.v.t. 150 3 34 n.v.t. 16 589 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 150 3 34 n.v.t. 16 589 100 16 n.v.t. 8 20
6 M 16 12 12 200 3 34 3 16 649 100 16 11 8 20
6 M 16 12 12 200 3 34 3 16 649 100 16 11 8 20
6 M 16 12 12 200 3 34 3 16 565 100 16 10 8 20
6 M 16 12 12 200 3 34 3 16 565 100 16 10 8 20
6 M 16 12 n.v.t. 200 3 34 n.v.t. 16 649 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 200 3 34 n.v.t. 16 649 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 250 3 34 n.v.t. 16 967 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 250 3 34 n.v.t. 16 967 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 250 3 34 n.v.t. 16 883 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 250 3 34 n.v.t. 16 883 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 250 3 34 n.v.t. 16 967 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 250 3 34 n.v.t. 16 967 100 16 n.v.t. 8 20
6 M 16 12 12 75 3 34 3 16 493 100 16 11 8 20
6 M 16 12 12 75 3 34 3 16 493 100 16 11 8 20
6 M 16 12 12 75 3 34 3 16 409 100 16 10 8 20
6 M 16 12 12 75 3 34 3 16 409 100 16 10 8 20
6 M 16 12 n.v.t. 75 3 34 n.v.t. 16 493 100 16 n.v.t. 8 20
6 M 16 12 n.v.t. 75 3 34 n.v.t. 16 493 100 16 n.v.t. 8 20
6 M 20 15 15 100 3 35 3 20 734 100 20 11 10 20
6 M 20 15 15 100 3 35 3 20 734 100 20 11 10 20
6 M 20 15 15 100 3 35 3 20 650 100 20 10 10 20
6 M 20 15 15 100 3 35 3 20 650 100 20 10 10 20
6 M 20 15 n.v.t. 100 3 35 n.v.t. 20 734 100 20 n.v.t. 10 20
6 M 20 15 n.v.t. 100 3 35 n.v.t. 20 734 100 20 n.v.t. 10 20
6 M 20 15 15 125 3 35 3 20 784 100 20 11 10 20
6 M 20 15 15 125 3 35 3 20 784 100 20 11 10 20
6 M 20 15 15 125 3 35 3 20 700 100 20 10 10 20
6 M 20 15 15 125 3 35 3 20 700 100 20 10 10 20
6 M 20 15 n.v.t. 125 3 35 n.v.t. 20 784 100 20 n.v.t. 10 20
6 M 20 15 n.v.t. 125 3 35 n.v.t. 20 784 100 20 n.v.t. 10 20
6 M 20 15 15 150 3 35 3 20 833 100 20 11 10 20
6 M 20 15 15 150 3 35 3 20 833 100 20 11 10 20
6 M 20 15 15 150 3 35 3 20 749 100 20 10 10 20
6 M 20 15 15 150 3 35 3 20 749 100 20 10 10 20
