GN 300

Verstelbare handgrepen

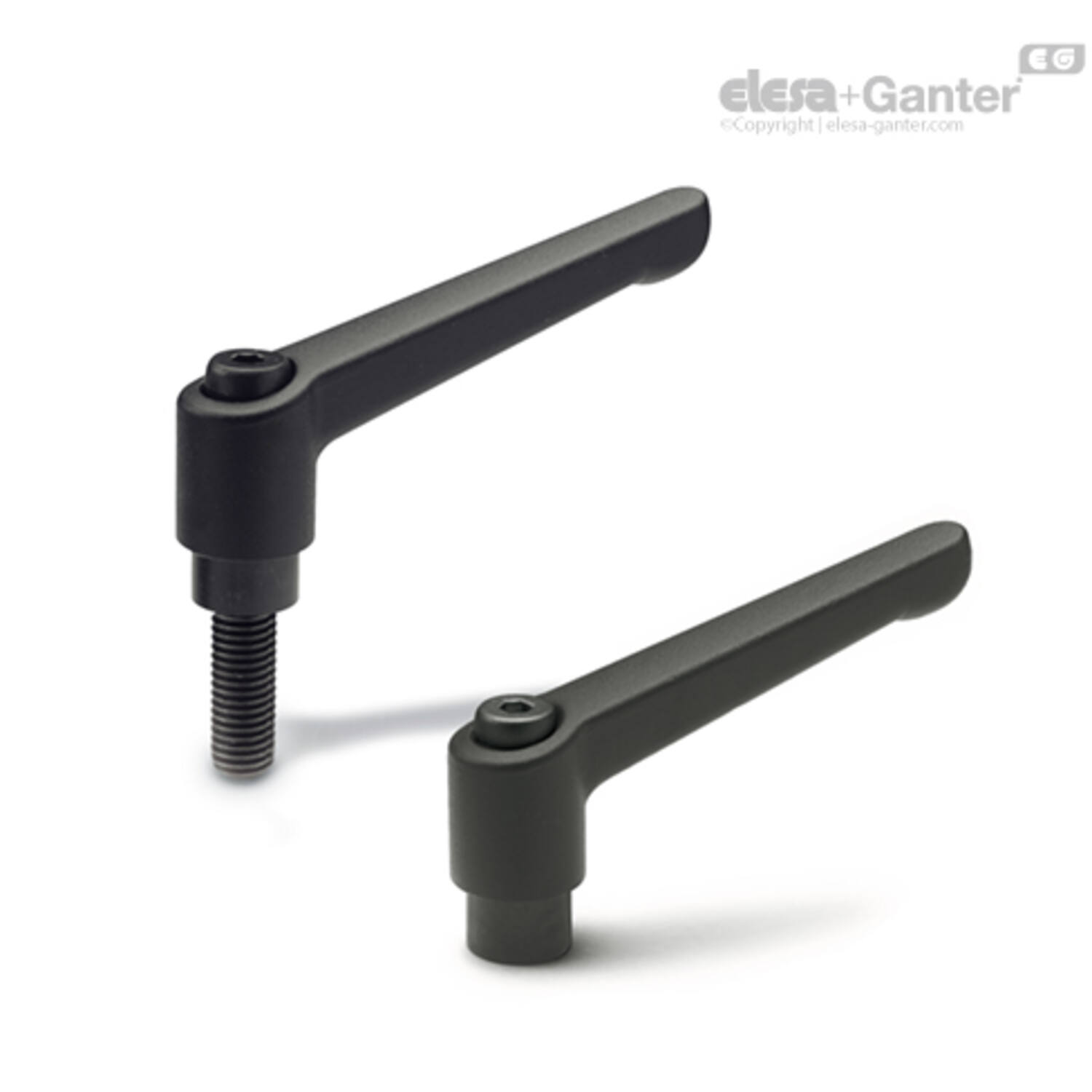

De GN 300 verstelbare klemhendel is een veelzijdig product dat gebruikt wordt in verschillende sectoren. Bij Elesa+Ganter zorgen wij voor een tijdige levering van de GN 300. We hebben een ruime voorraad aan verschillende uitvoeringen van de GN 300 verstelbare klemhendel. Het materiaal van de GN 300 is van zink spuitgiet met mat gekleurde kunststofcoating

Draadmaat (d1): M8 | M10 | M12 | Meer

Omschrijving

1Specificaties

Geplastificeerd

zwart, RAL 9005, gestructureerde afwerking SW

zwart, RAL 9011, zijden afwerking SZ

oranje, RAL 2004, gestructureerde afwerking OS

rood, RAL 3000, gestructureerde afwerking RS

zilver, RAL 9006, gestructureerde afwerking SR

Verchroomd CR

ongecoat, glijslijpsel RH

Uitvoering met schroefdraad insert

Inzetstuk met schroefdraad en bevestigingsschroef

Staal, gezwart

Uitvoering met draadeind

Draadbout en bevestigingsschroef

Staal, gezwart

2Algemene informatie

De GN 300 verstelbare handgrepen zijn ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde hendel positie moeten worden vastgeklemd. Het middelste inzetstuk is verbonden met de hendel via kartels die gemakkelijk kunnen worden losgemaakt.

Door aan de hendel te trekken, worden de kartels losgemaakt en kan deze naar de ideale klempositie worden gedraaid. Bij het loslaten van de hendel grijpen de kartelingen automatisch opnieuw in.

3Technische informatie

    • ISO-fundamentele toleranties
    • Sterktewaarden van schroeven

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h2

d2

l1

d2 H7

d3

h4

d4

Gewicht (g)

d1

h3

t min

h1

Filter
100406790 GN 300-108-B12-CR
€ 36,75
12 B 12 108 B 12 23 5 30 305 N.v.t. 75 22 50.5
100405960 GN 300-108-B12-OS
€ 10,61
12 B 12 108 B 12 23 5 30 305 N.v.t. 75 22 50.5
100407000 GN 300-108-B12-RH
€ 10,61
12 B 12 108 B 12 23 5 30 305 N.v.t. 75 22 50.5
100406170 GN 300-108-B12-RS
€ 10,61
12 B 12 108 B 12 23 5 30 305 N.v.t. 75 22 50.5
100714305 GN 300-108-B12-SR
€ 10,61
12 B 12 108 B 12 23 5 30 305 N.v.t. 75 22 50.5
100405460 GN 300-108-B12-SW
€ 10,61
12 B 12 108 B 12 23 5 30 305 N.v.t. 75 22 50.5
100405740 GN 300-108-B12-SZ
€ 10,61
12 B 12 108 B 12 23 5 30 305 N.v.t. 75 22 50.5
100406800 GN 300-108-B16-CR
€ 36,75
12 B 16 108 B 16 23 5 30 280 N.v.t. 75 22 50.5
100405950 GN 300-108-B16-OS
€ 10,61
12 B 16 108 B 16 23 5 30 280 N.v.t. 75 22 50.5
100407010 GN 300-108-B16-RH
€ 10,61
12 B 16 108 B 16 23 5 30 280 N.v.t. 75 22 50.5
100406160 GN 300-108-B16-RS
€ 10,61
12 B 16 108 B 16 23 5 30 280 N.v.t. 75 22 50.5
100714310 GN 300-108-B16-SR
€ 10,61
12 B 16 108 B 16 23 5 30 280 N.v.t. 75 22 50.5
100405470 GN 300-108-B16-SW
€ 10,61
12 B 16 108 B 16 23 5 30 280 N.v.t. 75 22 50.5
100405750 GN 300-108-B16-SZ
€ 10,61
12 B 16 108 B 16 23 5 30 280 N.v.t. 75 22 50.5
100406760 GN 300-108-M12-CR
€ 36,75
12 N.v.t. 108 N.v.t. 23 5 30 304 M12 75 22 50.5
100405920 GN 300-108-M12-OS
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 304 M12 75 22 50.5
100406970 GN 300-108-M12-RH
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 304 M12 75 22 50.5
100406130 GN 300-108-M12-RS
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 304 M12 75 22 50.5
100714345 GN 300-108-M12-SR
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 304 M12 75 22 50.5
100405430 GN 300-108-M12-SW
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 304 M12 75 22 50.5
100405710 GN 300-108-M12-SZ
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 304 M12 75 22 50.5
100406770 GN 300-108-M14-CR
€ 36,75
12 N.v.t. 108 N.v.t. 23 5 30 294 M 14 75 22 50.5
100405930 GN 300-108-M14-OS
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 294 M 14 75 22 50.5
100406980 GN 300-108-M14-RH
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 294 M 14 75 22 50.5
100406140 GN 300-108-M14-RS
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 294 M 14 75 22 50.5
100714350 GN 300-108-M14-SR
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 294 M 14 75 22 50.5
100405440 GN 300-108-M14-SW
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 294 M 14 75 22 50.5
100405720 GN 300-108-M14-SZ
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 294 M 14 75 22 50.5
100406780 GN 300-108-M16-CR
€ 36,75
12 N.v.t. 108 N.v.t. 23 5 30 280 M 16 75 22 50.5
100405940 GN 300-108-M16-OS
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 280 M 16 75 22 50.5
100406990 GN 300-108-M16-RH
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 280 M 16 75 22 50.5
100406150 GN 300-108-M16-RS
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 280 M 16 75 22 50.5
100714385 GN 300-108-M16-SR
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 280 M 16 75 22 50.5
100405450 GN 300-108-M16-SW
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 280 M 16 75 22 50.5
100405730 GN 300-108-M16-SZ
€ 10,61
12 N.v.t. 108 N.v.t. 23 5 30 280 M 16 75 22 50.5
470022262 GN 300-22-B4-CR
€ 13,27
2 B 4 22 B 4 8 3 10.5 12 N.v.t. 23 5 18.5
470022263 GN 300-22-B4-OS
€ 4,54
2 B 4 22 B 4 8 3 10.5 12 N.v.t. 23 5 18.5
470022264 GN 300-22-B4-RH
€ 4,54
2 B 4 22 B 4 8 3 10.5 12 N.v.t. 23 5 18.5
470022265 GN 300-22-B4-RS
€ 4,54
2 B 4 22 B 4 8 3 10.5 12 N.v.t. 23 5 18.5
470022266 GN 300-22-B4-SR
€ 4,54
2 B 4 22 B 4 8 3 10.5 12 N.v.t. 23 5 18.5
470022267 GN 300-22-B4-SW
€ 4,54
2 B 4 22 B 4 8 3 10.5 12 N.v.t. 23 5 18.5
470022268 GN 300-22-B4-SZ
€ 4,54
2 B 4 22 B 4 8 3 10.5 12 N.v.t. 23 5 18.5
470022269 GN 300-22-B5-CR
€ 13,27
2 B 5 22 B 5 8 3 10.5 12 N.v.t. 23 5 18.5
470022270 GN 300-22-B5-OS
€ 4,54
2 B 5 22 B 5 8 3 10.5 12 N.v.t. 23 5 18.5
470022271 GN 300-22-B5-RH
€ 4,54
2 B 5 22 B 5 8 3 10.5 12 N.v.t. 23 5 18.5
470022272 GN 300-22-B5-RS
€ 4,54
2 B 5 22 B 5 8 3 10.5 12 N.v.t. 23 5 18.5
470022273 GN 300-22-B5-SR
€ 4,54
2 B 5 22 B 5 8 3 10.5 12 N.v.t. 23 5 18.5
470022274 GN 300-22-B5-SW
€ 4,54
2 B 5 22 B 5 8 3 10.5 12 N.v.t. 23 5 18.5
470022275 GN 300-22-B5-SZ
€ 4,54
2 B 5 22 B 5 8 3 10.5 12 N.v.t. 23 5 18.5
470022311 GN 300-22-M3-CR
€ 13,27
2 N.v.t. 22 N.v.t. 8 3 10.5 13 M 3 23 5 18.5
470022312 GN 300-22-M3-OS
€ 4,54
2 N.v.t. 22 N.v.t. 8 3 10.5 13 M 3 23 5 18.5
470022313 GN 300-22-M3-RH
€ 4,54
2 N.v.t. 22 N.v.t. 8 3 10.5 13 M 3 23 5 18.5
