GN 302 Verstelbare handgrepen
GN 302 1

GN 302
Verstelbare handgrepen

Zink spuitgiet met gekleurde kunststofcoating mat

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Handgreep

Gegoten zinklegering

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

oranje, RAL 2004, textuurafwerking OS

rood, RAL 3000, textuurafwerking RS

zilver, RAL 9006, textuurafwerking SR

Uitvoering met bus

Draadbus en borgschroef

Staal, gezwart

Uitvoering met draadstang

Draadstang en borgschroef

Staal (5,8), gezwart

2Informatie

Verstelbare handgrepen GN 302 hebben een rechte handgreep, niet schuin, parallel aan de klemruimte.

Verstelbare handgrepen zijn ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de handgreep moeten worden geklemd. Het middelste inzetstuk is verbonden met de hendel via vertandingen die gemakkelijk kunnen worden losgemaakt.

Door aan de hendel te trekken, worden de vertandingen ontkoppeld en kan deze in de ideale klempositie worden gedraaid. Bij het loslaten van de hendel worden de vertandingen automatisch weer ingeschakeld.

3Technische informatie4Op aanvraag
  • met inzetstuk in roestvrij staal
  • met drukknop

Uitvoering

GN-302

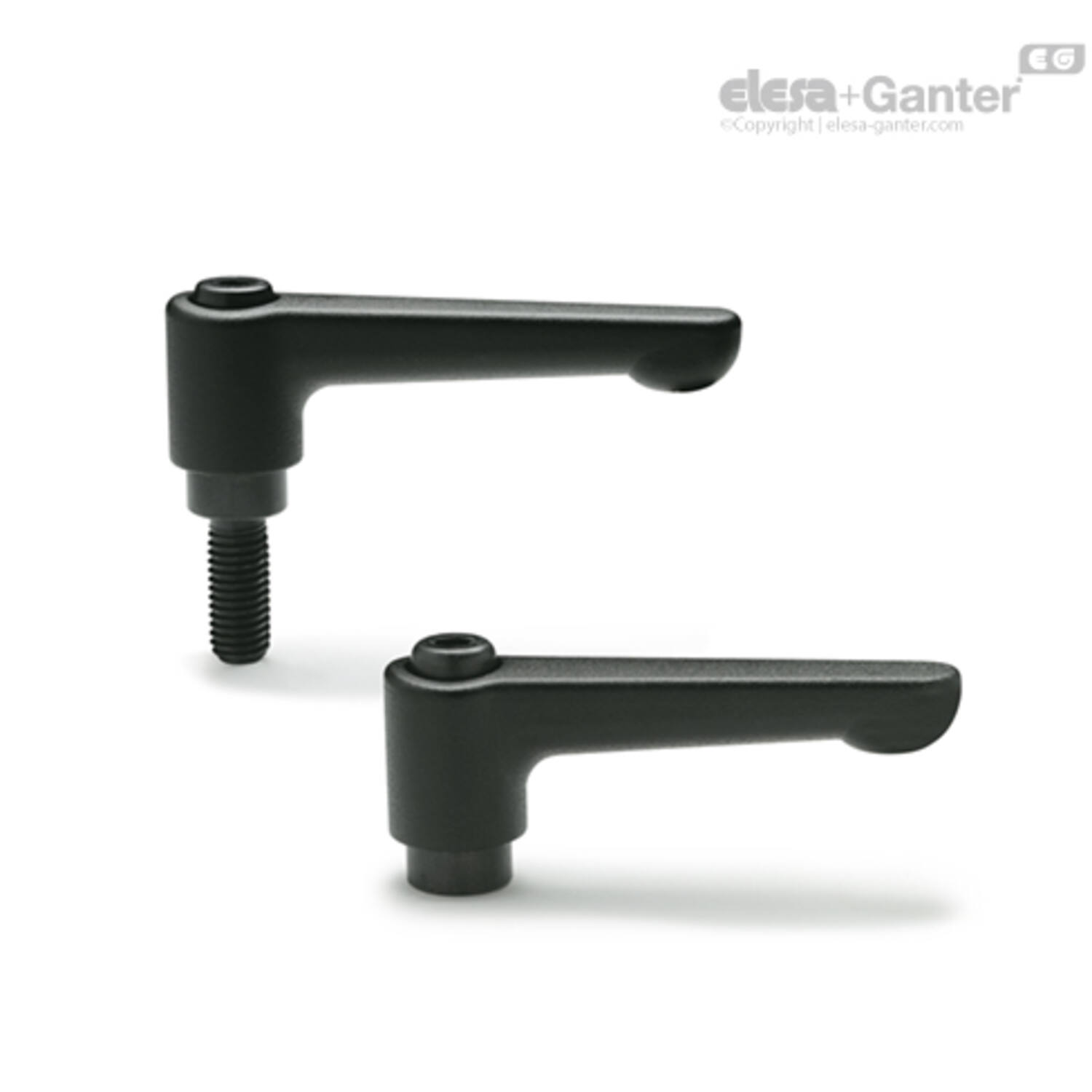

GN-302 Verstelbare klemhendel - vlak, zink spuitgiet met gekleurde kunststofcoating, gezwart stalen knop en draadeind
GN 302
GN 302 Verstelbare klemhendel - vlak, zink spuitgiet met gekleurde kunststofcoating, gezwart stalen knop en bus, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470022962 GN 302-22-B4-OS
€ 5,32
470022963 GN 302-22-B4-RS
€ 5,32
470022964 GN 302-22-B4-SR
€ 5,32
470022965 GN 302-22-B4-SW
€ 5,32
470022966 GN 302-22-B5-OS
€ 5,32
470022967 GN 302-22-B5-RS
€ 5,32
470022968 GN 302-22-B5-SR
€ 5,32
470022969 GN 302-22-B5-SW
€ 5,32
470022990 GN 302-22-M3-OS
€ 5,32
470022991 GN 302-22-M3-RS
€ 5,32
470022992 GN 302-22-M3-SR
€ 5,32
470022993 GN 302-22-M3-SW
€ 5,32
470023014 GN 302-22-M4-OS
€ 5,32
470023015 GN 302-22-M4-RS
€ 5,32
470023016 GN 302-22-M4-SR
€ 5,32
470023017 GN 302-22-M4-SW
€ 5,32
470023038 GN 302-22-M5-OS
€ 5,32
470023039 GN 302-22-M5-RS
€ 5,32
470023040 GN 302-22-M5-SR
€ 5,32
470023041 GN 302-22-M5-SW
€ 5,32
100111820 GN 302-30-B5-OS
€ 4,71
100111830 GN 302-30-B5-RS
€ 4,71
100715055 GN 302-30-B5-SR
€ 4,71
100111850 GN 302-30-B5-SW
€ 4,71
100111860 GN 302-30-B6-OS
€ 4,71
100111870 GN 302-30-B6-RS
€ 4,71
100715060 GN 302-30-B6-SR
€ 4,71
100111890 GN 302-30-B6-SW
€ 4,71
103110420 GN 302-30-M3-OS
€ 4,71
103110425 GN 302-30-M3-RS
€ 4,71
100715090 GN 302-30-M3-SR
€ 4,71
103110435 GN 302-30-M3-SW
€ 4,71
103110540 GN 302-30-M4-OS
€ 4,71
103110545 GN 302-30-M4-RS
€ 4,71
100715120 GN 302-30-M4-SR
€ 4,71
103110555 GN 302-30-M4-SW
€ 4,71
103110700 GN 302-30-M5-OS
€ 4,71
103110705 GN 302-30-M5-RS
€ 4,71
100715150 GN 302-30-M5-SR
€ 4,71
103110715 GN 302-30-M5-SW
€ 4,71
103110860 GN 302-30-M6-OS
€ 4,71
103110865 GN 302-30-M6-RS
€ 4,71
100715190 GN 302-30-M6-SR
€ 4,71
103110875 GN 302-30-M6-SW
€ 4,71
109506703 GN 302-45-B5-OS
€ 4,81
109506704 GN 302-45-B5-RS
€ 4,81
100715195 GN 302-45-B5-SR
€ 4,81
109506706 GN 302-45-B5-SW
€ 4,81
109506707 GN 302-45-B6-OS
€ 4,81
109506708 GN 302-45-B6-RS
€ 4,81
100715200 GN 302-45-B6-SR
€ 4,81
109506710 GN 302-45-B6-SW
€ 4,81

h2

d4

l1

D1

Gewicht (g)

d2 H7

d1

t min

h1

h3

d3

h4

l2
2 10.5 22 n.v.t. 12 B 4 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 B 4 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 B 4 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 B 4 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 B 5 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 B 5 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 B 5 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 B 5 N.v.t. 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 13 N.v.t. M 3 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 13 N.v.t. M 3 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 13 N.v.t. M 3 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 13 N.v.t. M 3 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 N.v.t. M 4 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 N.v.t. M 4 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 N.v.t. M 4 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 12 N.v.t. M 4 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 11 N.v.t. M 5 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 11 N.v.t. M 5 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 11 N.v.t. M 5 5 18.5 16.5 8 3 N.v.t.
2 10.5 22 n.v.t. 11 N.v.t. M 5 5 18.5 16.5 8 3 N.v.t.
4 13 30 N.v.t. 24 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 N.v.t. 24 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 N.v.t. 24 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 N.v.t. 24 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 N.v.t. 23 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 N.v.t. 23 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 N.v.t. 23 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 N.v.t. 23 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 3 25 N.v.t. M 3 7 24.5 22 10 3.5 N.v.t.
4 13 30 M 3 25 N.v.t. M 3 7 24.5 22 10 3.5 N.v.t.
4 13 30 M 3 25 N.v.t. M 3 7 24.5 22 10 3.5 N.v.t.
4 13 30 M 3 25 N.v.t. M 3 7 24.5 22 10 3.5 N.v.t.
4 13 30 M 4 24 N.v.t. M 4 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 4 24 N.v.t. M 4 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 4 24 N.v.t. M 4 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 4 24 N.v.t. M 4 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 5 23 N.v.t. M 5 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 5 23 N.v.t. M 5 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 5 23 N.v.t. M 5 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 5 23 N.v.t. M 5 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 6 22 N.v.t. M 6 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 6 22 N.v.t. M 6 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 6 22 N.v.t. M 6 9 24.5 22 10 3.5 N.v.t.
4 13 30 M 6 22 N.v.t. M 6 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 31 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 31 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 31 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 31 B 5 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 30 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 30 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 30 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
4 13 45 N.v.t. 30 B 6 N.v.t. 9 24.5 22 10 3.5 N.v.t.
