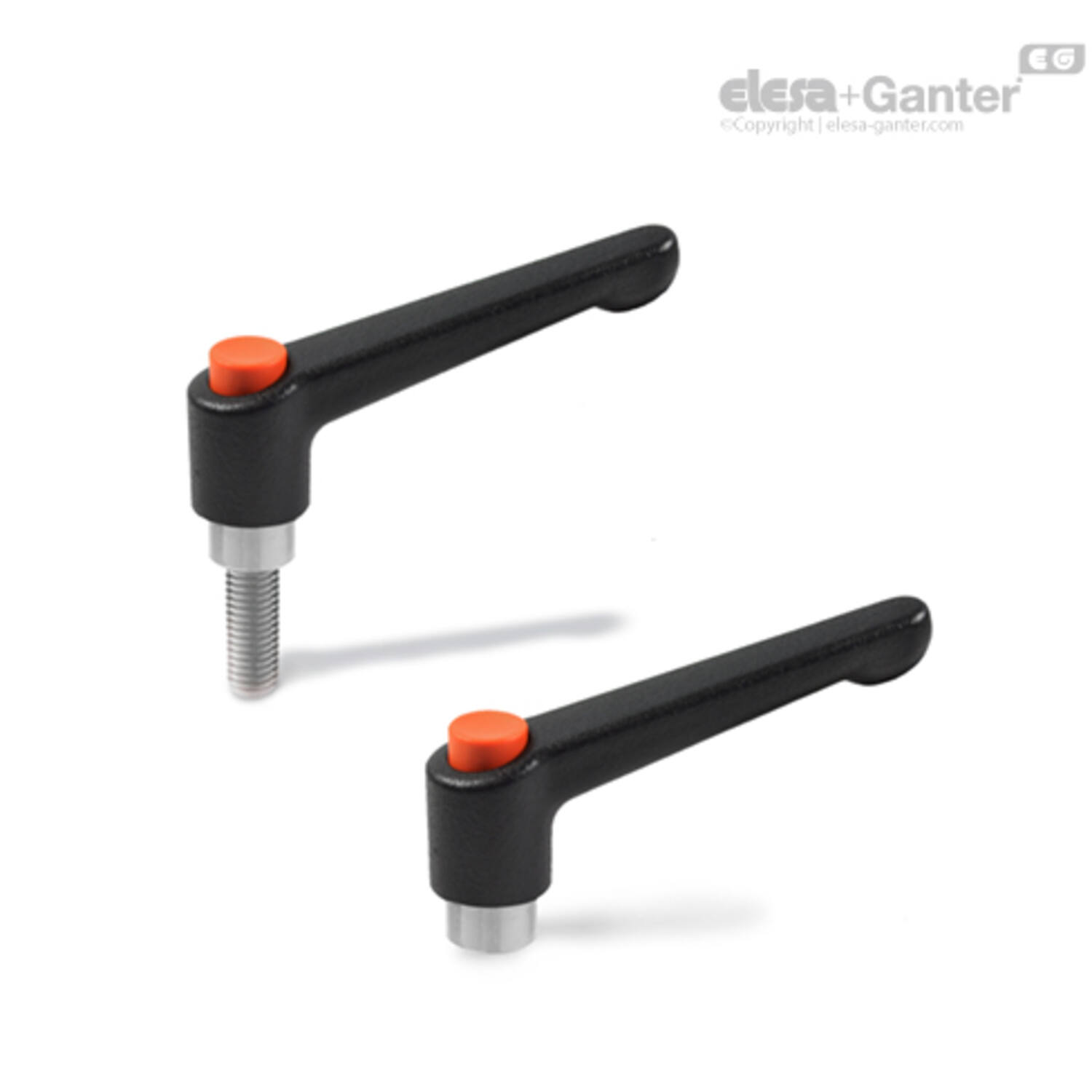

GN 303.1 Verstelbare handgrepen
GN 303.1 1

GN 303.1
Verstelbare handgrepen

Zink spuitgiet met zwarte kunststofcoating mat

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Handgreep

Gegoten zinklegering

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

Drukknop

Kunststof

zwart, RAL 9005 S

oranje, RAL 2004 O

grijs, RAL 7035 G

Uitvoering met bus

RVS AISI 303

Uitvoering met draadstang

RVS AISI 303

2Informatie

Verstelbare handhendels GN 303.1 zijn ideaal wanneer onderdelen in een beperkte ruimte of in een bepaalde positie van de hendel moeten worden geklemd. Het middelste inzetstuk is verbonden met de hendel via vertandingen die gemakkelijk kunnen worden losgemaakt.

De drukknop is een designelement dat een eenvoudige ontgrendeling biedt. Het gebruik ervan is beperkt tot toepassingen waarbij demontage van de hendel voor installatie niet nodig is.

3Informatie
  • Hendel in kleuren van GN 300
4Technische informatie

Uitvoering

GN-303.1
GN-303.1 Verstelbare klemhendel, zink spuitgiet met mat zwarte kunststofcoating, kunststof knop, met RVS draadeind
GN 303.1
GN 303.1 Verstelbare klemhendel, zink spuitgiet met mat zwarte kunststofcoating, kunststof knop, met RVS bus, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109505633 GN 303.1-30-M3-SW-G
€ 8,88
109505634 GN 303.1-30-M3-SW-O
€ 8,88
109505635 GN 303.1-30-M3-SW-S
€ 8,88
109505651 GN 303.1-30-M4-SW-G
€ 8,88
109505652 GN 303.1-30-M4-SW-O
€ 8,88
109505653 GN 303.1-30-M4-SW-S
€ 8,88
109505675 GN 303.1-30-M5-SW-G
€ 8,88
109505676 GN 303.1-30-M5-SW-O
€ 8,88
109505677 GN 303.1-30-M5-SW-S
€ 8,88
109505699 GN 303.1-30-M6-SW-G
€ 8,88
109505700 GN 303.1-30-M6-SW-O
€ 8,88
109505701 GN 303.1-30-M6-SW-S
€ 8,88
109505717 GN 303.1-45-M4-SW-G
€ 8,95
109505718 GN 303.1-45-M4-SW-O
€ 8,95
109505719 GN 303.1-45-M4-SW-S
€ 8,95
109505741 GN 303.1-45-M5-SW-G
€ 8,95
109505742 GN 303.1-45-M5-SW-O
€ 8,95
109505743 GN 303.1-45-M5-SW-S
€ 8,95
109505765 GN 303.1-45-M6-SW-G
€ 8,95
109505766 GN 303.1-45-M6-SW-O
€ 8,95
109505767 GN 303.1-45-M6-SW-S
€ 8,95
109505810 GN 303.1-63-M6-SW-G
€ 10,32
109505811 GN 303.1-63-M6-SW-O
€ 10,32
109505812 GN 303.1-63-M6-SW-S
€ 10,32
109505837 GN 303.1-63-M8-SW-G
€ 10,32
109505838 GN 303.1-63-M8-SW-O
€ 10,32
109505839 GN 303.1-63-M8-SW-S
€ 10,32
109505864 GN 303.1-78-M10-SW-G
€ 13,05
109505865 GN 303.1-78-M10-SW-O
€ 13,05
109505866 GN 303.1-78-M10-SW-S
€ 13,05
109505891 GN 303.1-78-M8-SW-G
€ 13,05
109505892 GN 303.1-78-M8-SW-O
€ 13,05
109505893 GN 303.1-78-M8-SW-S
€ 13,05

h2

d4

l1

Gewicht (g)

d1

t min

h1

h3

d3

h4
4 13 30 30 M 3 7 26.5 31 10 3.5
4 13 30 30 M 3 7 26.5 31 10 3.5
4 13 30 30 M 3 7 26.5 31 10 3.5
4 13 30 26 M 4 8 26.5 31 10 3.5
4 13 30 26 M 4 8 26.5 31 10 3.5
4 13 30 26 M 4 8 26.5 31 10 3.5
4 13 30 20 M 5 8 26.5 31 10 3.5
4 13 30 20 M 5 8 26.5 31 10 3.5
4 13 30 20 M 5 8 26.5 31 10 3.5
4 13 30 20 M 6 8 26.5 31 10 3.5
4 13 30 20 M 6 8 26.5 31 10 3.5
4 13 30 20 M 6 8 26.5 31 10 3.5
4 13 45 38 M 4 8 26.5 35 10 3.5
4 13 45 38 M 4 8 26.5 35 10 3.5
4 13 45 38 M 4 8 26.5 35 10 3.5
4 13 45 36 M 5 8 26.5 35 10 3.5
4 13 45 36 M 5 8 26.5 35 10 3.5
4 13 45 36 M 5 8 26.5 35 10 3.5
4 13 45 34 M 6 8 26.5 35 10 3.5
4 13 45 34 M 6 8 26.5 35 10 3.5
4 13 45 34 M 6 8 26.5 35 10 3.5
6.5 17.5 63 80 M 6 11 32.5 45 13.5 4
6.5 17.5 63 80 M 6 11 32.5 45 13.5 4
6.5 17.5 63 80 M 6 11 32.5 45 13.5 4
6.5 17.5 63 73 M 8 11 32.5 45 13.5 4
6.5 17.5 63 73 M 8 11 32.5 45 13.5 4
6.5 17.5 63 73 M 8 11 32.5 45 13.5 4
8 21 78 110 M 10 14 37.5 55 16 4
8 21 78 110 M 10 14 37.5 55 16 4
8 21 78 110 M 10 14 37.5 55 16 4
8 21 78 120 M 8 14 37.5 55 16 4
8 21 78 120 M 8 14 37.5 55 16 4
8 21 78 120 M 8 14 37.5 55 16 4
