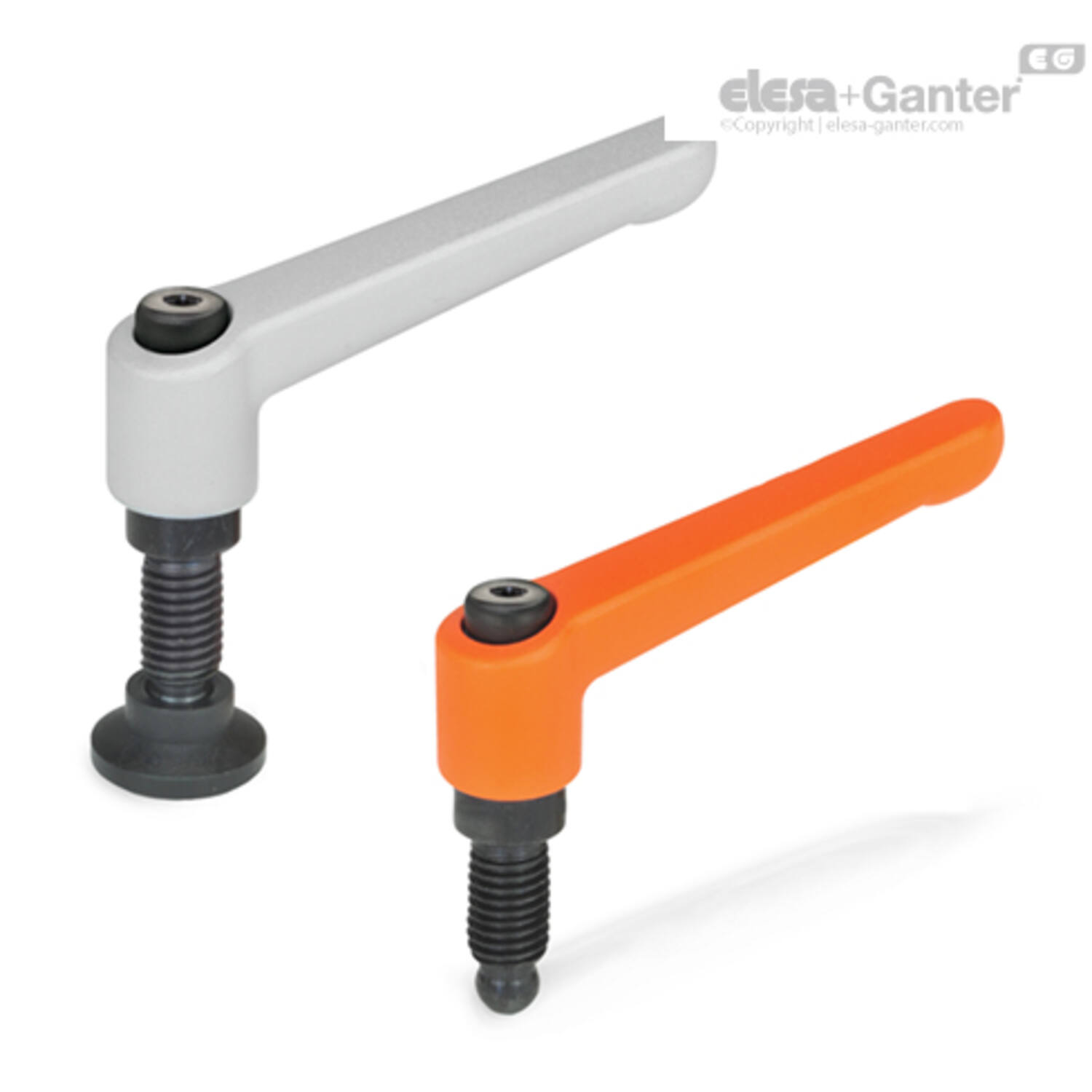

GN 306 Verstelbare handgrepen
GN 306-MS 1

GN 306
Verstelbare handgrepen

Zink spuitgiet met gekleurde kunststofcoating mat

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specification
Insert Steel

Types

  • Type MS: Brass tip
  • Type KU: Plastic tip
  • Type DZ: Hardened tip
  • Type ZK: Spherical end
  • Type KD: Spherical end with thrust pad POM
  • Type RD: Spherical end with thrust pad NBR
  • Type KS: Conical end hardened

Handle

Zinc die casting

Powder coated

  • Black, RAL 9005, textured finish B
  • Orange, RAL 2004, textured finish O
  • Only type MS / KU / DZ / ZK / KD
  • Red, RAL 3000, textured finish R
  • Silver, RAL 9006, textured finish S
  • Only type MS / KU / DZ / ZK / KD

Insert / Retaining screw

Steel, blackened

  • Property class 5.8
  • Conical tip hardened for type KS

Tip

  • Brass for type MS
  • Plastic, Polyacetal (POM) for type KU
  • Steel, hardened (oval point) for type DZ

Thrust pad

  • Plastic, Polyacetal (POM) for type KD
  • Operating temperature up to 80 °C
  • Black, matte finish
  • Acrylonitrile butadiene rubber (NBR) for type RD
  • Hardness 85 ±5 Shore A
  • Operating temperature up to 120 °C
  • Black, matte finish
  • Disk stainless steel AISI 304
Insert Stainless Steel

Types

  • Type MSN: Brass tip
  • Type KUN: Plastic tip
  • Type ZKN: Spherical end
  • Type KDN: Spherical end with thrust pad POM
  • Type NDN: Spherical end with thrust pad stainless steel
  • Type RDN: Spherical end with thrust pad NBR

Handle

Zinc die casting

Powder coated

  • Black, RAL 9005, textured finish B
  • Red, RAL 3000, textured finish R

Insert / Retaining screw

Stainless steel AISI 303

Tip

  • Brass for type MSN
  • Plastic, Polyacetal (POM) for type KUN

Thrust pad

  • Plastic, Polyacetal (POM) for type KD
  • Operating temperature up to 80 °C
  • Black, matte finish
  • Stainless steel AISI 303 for type NDN
  • O-ring
  • Fluorine rubber (FKM)
  • Operating temperature up to 200 °C
  • Acrylonitrile butadiene rubber (NBR) for type RDN
  • Hardness 85 ±5 Shore A
  • Operating temperature up to 120 °C
  • Black, matte finish
  • Disk stainless steel AISI 304
2Information

Adjustable hand levers GN 306 are used in devices for tool-free clamping, pressing or fixation. To achieve a convenient clamping position, the handle can be lifted by the dimension h4 and then swiveled. Upon releasing, it snaps back into the serration under spring pressure.

The tip of types MS / KU / MSN / KUN helps prevent pressure marks or damage to the clamped workpiece. The conical end of type KS allows for simple positioning or centering in a corresponding mounting hole. The rounded tip of type DZ provides a pointed contact and angular compensation.

The thrust pad of types KD / RD / KDN / RDN enlarges the contact surface to protect surfaces from damage. In combination with the spherical end, the thrust pad forms a ball joint that adapts to uneven clamping surfaces. It also prevents the rotational movement from being transferred to the clamping surface during clamping.

The rubber coating of types RD / RDN also prevents slipping, provides a dampening effect and reduces noise. In this version, the disk is encased in vulcanized rubber to ensure high load capacity and dimensional stability.

The thrust pads are removable and are supplied unattached.

3On request
  • Handle in other colors
  • Flat handle GN 302 (Insert Steel)
  • Handle in stainless steel (Insert Stainless Steel)
4Technical information

Uitvoering

GN 306-MS
GN 306-MS Verstelbare handgreep, gepoedercoat, zink spuitgiet, zwart staal draadeind, messing punt
GN 306-KU
GN 306-KU Verstelbare handgreep, gepoedercoat, zink spuitgiet, zwart staal draadeind, kunststof punt
GN 306-DZ
GN 306-DZ Verstelbare handgreep, gepoedercoat, zink spuitgiet, zwart staal draadeind, gehard stalen punt
GN 306-ZK
GN 306-ZK Verstelbare handgreep, gepoedercoat, zink spuitgiet, zwart staal draadeind, bolvormig uiteinde
GN 306-KD
GN 306-KD Verstelbare handgreep, gepoedercoat, zink spuitgiet, zwart staal draadeind, bolvormig uiteinde, met zwartkunststof aandrukstuk POM
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109534902 GN 306-30-M6-16-MS-B
€ 8,37
109542455 GN 306-30-M6-16-MS-O
€ 8,37
109542460 GN 306-30-M6-16-MS-R
€ 8,37
109542465 GN 306-30-M6-16-MS-S
€ 8,37
109542570 GN 306-30-M6-20-MS-B
€ 8,42
109542555 GN 306-30-M6-20-MS-O
€ 8,42
109542560 GN 306-30-M6-20-MS-R
€ 8,42
109542565 GN 306-30-M6-20-MS-S
€ 8,42
109542670 GN 306-30-M6-25-MS-B
€ 8,59
109542655 GN 306-30-M6-25-MS-O
€ 8,59
109542660 GN 306-30-M6-25-MS-R
€ 8,59
109542665 GN 306-30-M6-25-MS-S
€ 8,59
109542770 GN 306-30-M6-32-MS-B
€ 8,64
109542755 GN 306-30-M6-32-MS-O
€ 8,64
109542760 GN 306-30-M6-32-MS-R
€ 8,64
109542765 GN 306-30-M6-32-MS-S
€ 8,64
109542870 GN 306-30-M6-40-MS-B
€ 8,69
109542855 GN 306-30-M6-40-MS-O
€ 8,69
109542860 GN 306-30-M6-40-MS-R
€ 8,69
109542865 GN 306-30-M6-40-MS-S
€ 8,69
109542970 GN 306-30-M6-50-MS-B
€ 9,08
109542955 GN 306-30-M6-50-MS-O
€ 9,08
109542960 GN 306-30-M6-50-MS-R
€ 9,08
109542965 GN 306-30-M6-50-MS-S
€ 9,08
109543070 GN 306-45-M6-16-MS-B
€ 8,39
109543055 GN 306-45-M6-16-MS-O
€ 8,39
109543060 GN 306-45-M6-16-MS-R
€ 8,39
109543065 GN 306-45-M6-16-MS-S
€ 8,39
109543170 GN 306-45-M6-20-MS-B
€ 8,42
109543155 GN 306-45-M6-20-MS-O
€ 8,42
109543160 GN 306-45-M6-20-MS-R
€ 8,42
109543165 GN 306-45-M6-20-MS-S
€ 8,42
109543270 GN 306-45-M6-25-MS-B
€ 8,59
109543255 GN 306-45-M6-25-MS-O
€ 8,59
109543260 GN 306-45-M6-25-MS-R
€ 8,59
109543265 GN 306-45-M6-25-MS-S
€ 8,59
109543370 GN 306-45-M6-32-MS-B
€ 8,66
109543355 GN 306-45-M6-32-MS-O
€ 8,66
109543360 GN 306-45-M6-32-MS-R
€ 8,66
109543365 GN 306-45-M6-32-MS-S
€ 8,66
109543470 GN 306-45-M6-40-MS-B
€ 8,71
109543455 GN 306-45-M6-40-MS-O
€ 8,71
109543460 GN 306-45-M6-40-MS-R
€ 8,71
109543465 GN 306-45-M6-40-MS-S
€ 8,71
109543570 GN 306-45-M6-50-MS-B
€ 9,05
109543555 GN 306-45-M6-50-MS-O
€ 9,05
109543560 GN 306-45-M6-50-MS-R
€ 9,05
109543565 GN 306-45-M6-50-MS-S
€ 9,05
109543670 GN 306-63-M10-20-MS-B
€ 10,59
109543655 GN 306-63-M10-20-MS-O
€ 10,59
109543660 GN 306-63-M10-20-MS-R
€ 10,59
109543665 GN 306-63-M10-20-MS-S
€ 10,59

h2

d4

l1

l3

d7

Gewicht (g)

d6

l5

l6

d1

h1

l7

l4

h3

d3

d5

h4

l2

d8
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 16 N.v.t.
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 16 N.v.t.
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 16 N.v.t.
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 16 N.v.t.
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 20 N.v.t.
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 20 N.v.t.
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 20 N.v.t.
4 13 30 1 N.v.t. 33 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 20 N.v.t.
4 13 30 1 N.v.t. 34 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 25 N.v.t.
4 13 30 1 N.v.t. 34 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 25 N.v.t.
4 13 30 1 N.v.t. 34 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 25 N.v.t.
4 13 30 1 N.v.t. 34 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 25 N.v.t.
4 13 30 1 N.v.t. 35 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 32 N.v.t.
4 13 30 1 N.v.t. 35 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 32 N.v.t.
4 13 30 1 N.v.t. 35 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 32 N.v.t.
4 13 30 1 N.v.t. 35 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 32 N.v.t.
4 13 30 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 40 N.v.t.
4 13 30 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 40 N.v.t.
4 13 30 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 40 N.v.t.
4 13 30 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 40 N.v.t.
4 13 30 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 50 N.v.t.
4 13 30 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 50 N.v.t.
4 13 30 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 50 N.v.t.
4 13 30 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 31 10 4 3.5 50 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 16 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 16 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 16 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 16 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 20 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 20 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 20 N.v.t.
4 13 45 1 N.v.t. 37 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 20 N.v.t.
4 13 45 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 25 N.v.t.
4 13 45 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 25 N.v.t.
4 13 45 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 25 N.v.t.
4 13 45 1 N.v.t. 38 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 25 N.v.t.
4 13 45 1 N.v.t. 39 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 32 N.v.t.
4 13 45 1 N.v.t. 39 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 32 N.v.t.
4 13 45 1 N.v.t. 39 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 32 N.v.t.
4 13 45 1 N.v.t. 39 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 32 N.v.t.
4 13 45 1 N.v.t. 41 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 40 N.v.t.
4 13 45 1 N.v.t. 41 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 40 N.v.t.
4 13 45 1 N.v.t. 41 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 40 N.v.t.
4 13 45 1 N.v.t. 41 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 40 N.v.t.
4 13 45 1 N.v.t. 42 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 50 N.v.t.
4 13 45 1 N.v.t. 42 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 50 N.v.t.
4 13 45 1 N.v.t. 42 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 50 N.v.t.
4 13 45 1 N.v.t. 42 N.v.t. N.v.t. N.v.t. M 6 24.5 N.v.t. N.v.t. 35 10 4 3.5 50 N.v.t.
6.5 17.5 63 2 N.v.t. 84 N.v.t. N.v.t. N.v.t. M 10 31 N.v.t. N.v.t. 45 13.5 8 4 20 N.v.t.
6.5 17.5 63 2 N.v.t. 84 N.v.t. N.v.t. N.v.t. M 10 31 N.v.t. N.v.t. 45 13.5 8 4 20 N.v.t.
6.5 17.5 63 2 N.v.t. 84 N.v.t. N.v.t. N.v.t. M 10 31 N.v.t. N.v.t. 45 13.5 8 4 20 N.v.t.
6.5 17.5 63 2 N.v.t. 84 N.v.t. N.v.t. N.v.t. M 10 31 N.v.t. N.v.t. 45 13.5 8 4 20 N.v.t.
