GN 30b Aluminium profielen en accessoires
GN 30b-A-AW 1

GN 30b
Aluminium profielen en accessoires

Bekijk volledig
__logo__bosch__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: zonder accessoire
  • Type C: met bevestigingsset en afdekkap

Hoekbeugel

Aluminium

  • Geverfd, wit aluminium AW
  • gladde afwerking AB

Bevestigingsset (alleen voor type C)

  • T-sleufmoer en cilinderkopschroef (voor n = 8)
  • T-sleufbout en kraagmoer (voor n = 10)

Staal, verzinkt SZ (alleen voor type C)

Blauw / geel gepassiveerd

Afdekkap (alleen voor type C)

Kunststof (polyamide PA)

Zwart S

2Informatie

Hoekbeugels GN 30b bevestigen aluminiumprofielen aan objecten zoals tafels en panelen, of in rechte hoeken aan elkaar. Het profiel hoeft niet bewerkt te worden.

De verbinding kan vrij worden gepositioneerd en langs de uitsparing worden geschoven. Om de hoekbeugels vast te maken aan een paneel of dwars aan een aluminiumprofiel, moeten de geleidingstrappen worden afgebroken.

De afdekkappen maken ze visueel aantrekkelijk en vereenvoudigen de reiniging (type C).

3Toebehoren
  • Alleen voor type A:
4Technische informatie5Montage-opties / Toepassingsvoorbeelden


Uitvoering

GN 30b-A-AW
GN 30b-A-AW Hoekverbinder voor aluminium profielen, wit gelakt aluminium
GN 30b-A-AB
GN 30b-A-AB Hoekverbinder voor aluminium profielen, aluminium, gladde afwerking
GN 30b-C-AWSZS
GN 30b-C-AWSZS Hoekverbinder voor aluminium profielen, wit gelakt aluminium, verzinkt stalen montageset, zwarte kunststof afdekkap
GN 30b-C-ABSZS
GN 30b-C-ABSZS Hoekverbinder voor aluminium profielen, aluminium, gladde afwerking, verzinkt stalen montageset, zwarte kunststof afdekkap
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470161440 GN 30b-30308-A-AW
€ 6,03
470161441 GN 30b-30608-A-AW
€ 11,37
470161442 GN 30b-404010-A-AW
€ 6,93
470161443 GN 30b-408010-A-AW
€ 14,01
470161444 GN 30b-454510-A-AW
€ 8,00
470161445 GN 30b-459010-A-AW
€ 14,01
470161446 GN 30b-60608-A-AW
€ 11,76
470161447 GN 30b-808010-A-AW
€ 17,10
470161448 GN 30b-909010-A-AW
€ 22,86

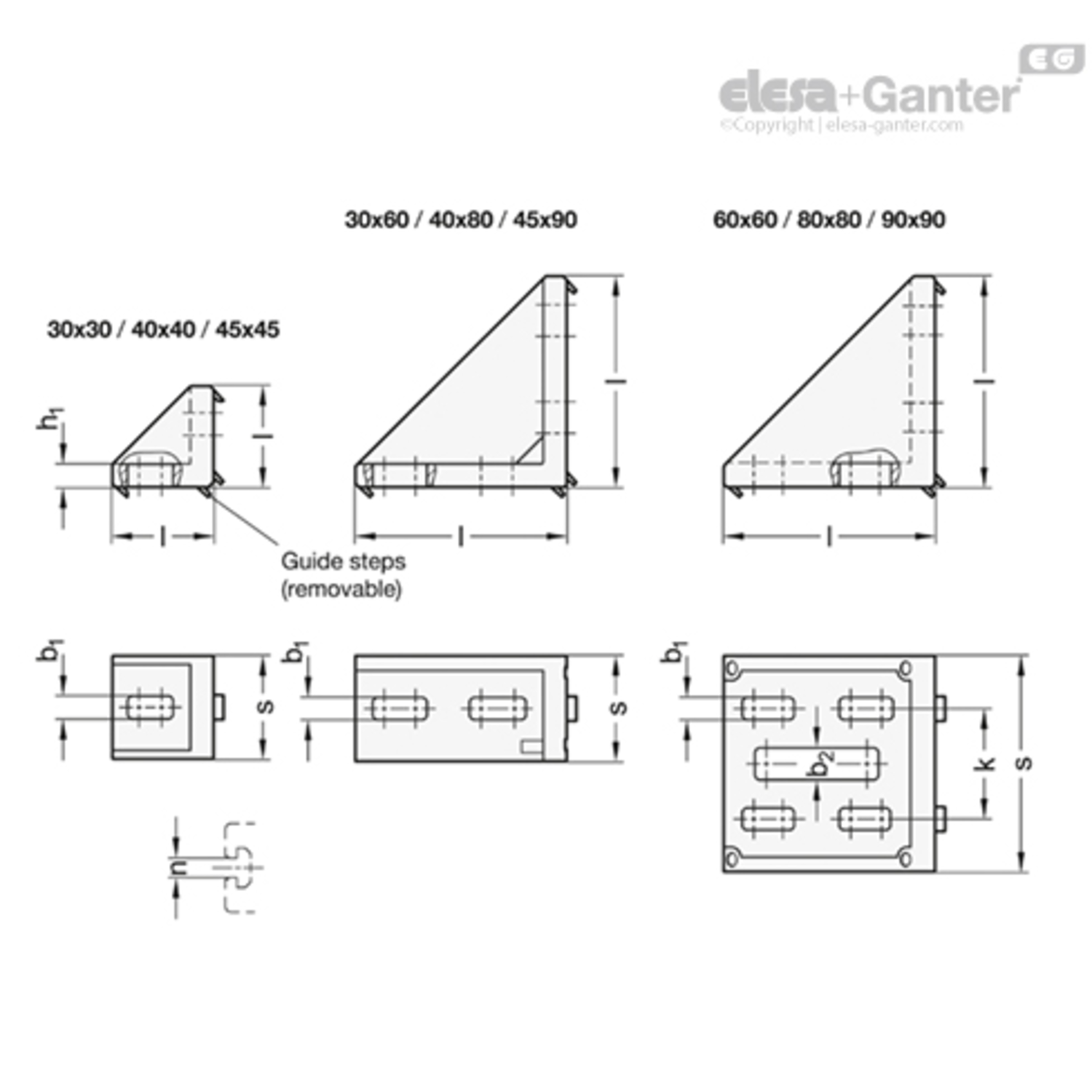

N

k

s Werkelijke maat

s Nominale maat

Gewicht (g)

Lengte l Werkelijke afmeting

b2* Voor schroef

b1 Voor schroef

h1

Lengte l Nominal dimension

8 N.v.t. 28 30 21 27 N.v.t. M 6 5.5 30
8** N.v.t. 28 30 57 57 N.v.t. M 6 6 60
10 N.v.t. 38 40 34 36 N.v.t. M 8 5.5 40
10** N.v.t. 36 40 123 80 N.v.t. M 8 9 80
10 N.v.t. 42 45 52 41 N.v.t. M 8 9 45
10** N.v.t. 42 45 166 87 N.v.t. M 8 9.5 90
8** 30 56 60 168 57 M 8 M 6 6 60
10** 40 74 80 227 76 N.v.t. M 8 8 80
10** 45 88 90 360 86 N.v.t. M 8 9.5 90
