Omschrijving
Typen
Typen
- Type A: Ratelinzetstuk met doorvoergat
- Type B: Ratelinzetstuk met glad gat
- Type C: Ratelinzetstuk met draadstang
Behuizing
Behuizing
RVS blad AISI 304
Ratelinzetstukken
Ratelinzetstukken
- RVS AISI 316LHC voor type A
- Gesinterd
- RVS AISI 303 voor type B / C
- gedraaid
Vergrendelingspal
Vergrendelingspal
RVS AISI 316LHC
Gesinterd
Gripelement
Gripelement
Kunststof, polyamide (PA)
Overige onderdelen
Overige onderdelen
RVS

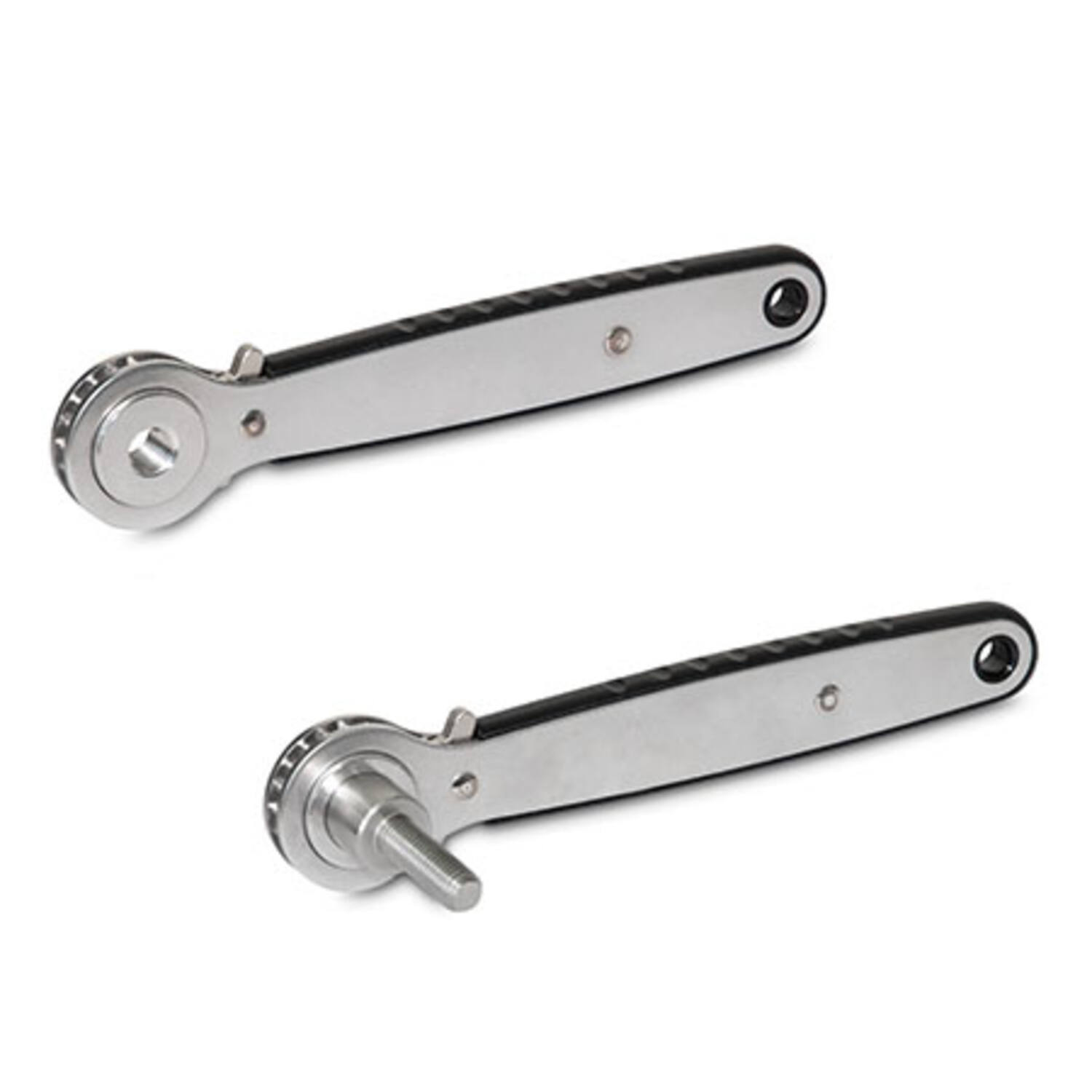

Ratelspanners GN 318 zijn robuust, vlot te hanteren en ergonomisch gevormd om gemakkelijk in de hand te houden.
Ratelspanners worden normaal gesproken overal gebruikt waar altijd hetzelfde inzetstuk nodig is, of waar het zinvol is om de ratelspanner op de plaats van gebruik achter te laten of aan apparatuur of machines te bevestigen als 'stationair' gereedschap. De ratelinzetstukken zijn afhankelijk van het type in verschillende uitvoeringen verkrijgbaar en worden permanent in de behuizing bevestigd. Door de hoogwaardige materialen is de ratelspanner geschikt voor gebruik in agressieve omgevingen.
- GN 184 Verzonken sluitringen (voor axiale bevestiging)
- Overige inzetstukken voor type A / B
- Overige inzetstukken voor type C analoog GN 300.1-92
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470006927 | GN 318-178-M10-20-C |
|
|||
| 100105189 | GN 318-178-M10-40-C |
|
|||
| 470006929 | GN 318-178-M12-25-C |
|
|||
| 100105188 | GN 318-178-M12-50-C |
|
|||
| 470006925 | GN 318-178-M8-16-C |
|
|||
| 470006926 | GN 318-178-M8-32-C |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
b2 |
h2 |
l1 |
d7 |
Gewicht (g) |
d6 |
b1 |
h1 |
h3 |
d5 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 29.6 | 10.9 | 178 | 8 | 314 | 19 | 40 | 14 | 17.5 | M 10 | 20 |
| 29.6 | 10.9 | 178 | 8 | 327 | 19 | 40 | 14 | 17.5 | M 10 | 40 |
| 29.6 | 10.9 | 178 | 8 | 324 | 19 | 40 | 14 | 17.5 | M 12 | 25 |
| 29.6 | 10.9 | 178 | 8 | 346 | 19 | 40 | 14 | 17.5 | M 12 | 50 |
| 29.6 | 10.9 | 178 | 8 | 308 | 19 | 40 | 14 | 17.5 | M 8 | 16 |
| 29.6 | 10.9 | 178 | 8 | 314 | 19 | 40 | 14 | 17.5 | M 8 | 32 |
