GN 328 Beugelgreep
GN 328-A 1

GN 328
Beugelgreep

Bekijk volledig
__logo__profile__ __logo__RoHS__ __logo__IF__ __logo__GermanDesignAwardOhneJahr__ __logo__reddot__

Omschrijving

1Specification

Types

  • Type A: Mounting from the back (threaded blind bore)
  • Type B: Mounting from the operator's side

Aluminium AL

plastic coated

black RAL 9005, textured finish SW

silver RAL 9006, textured finish SR

blank, ground BL

2Information

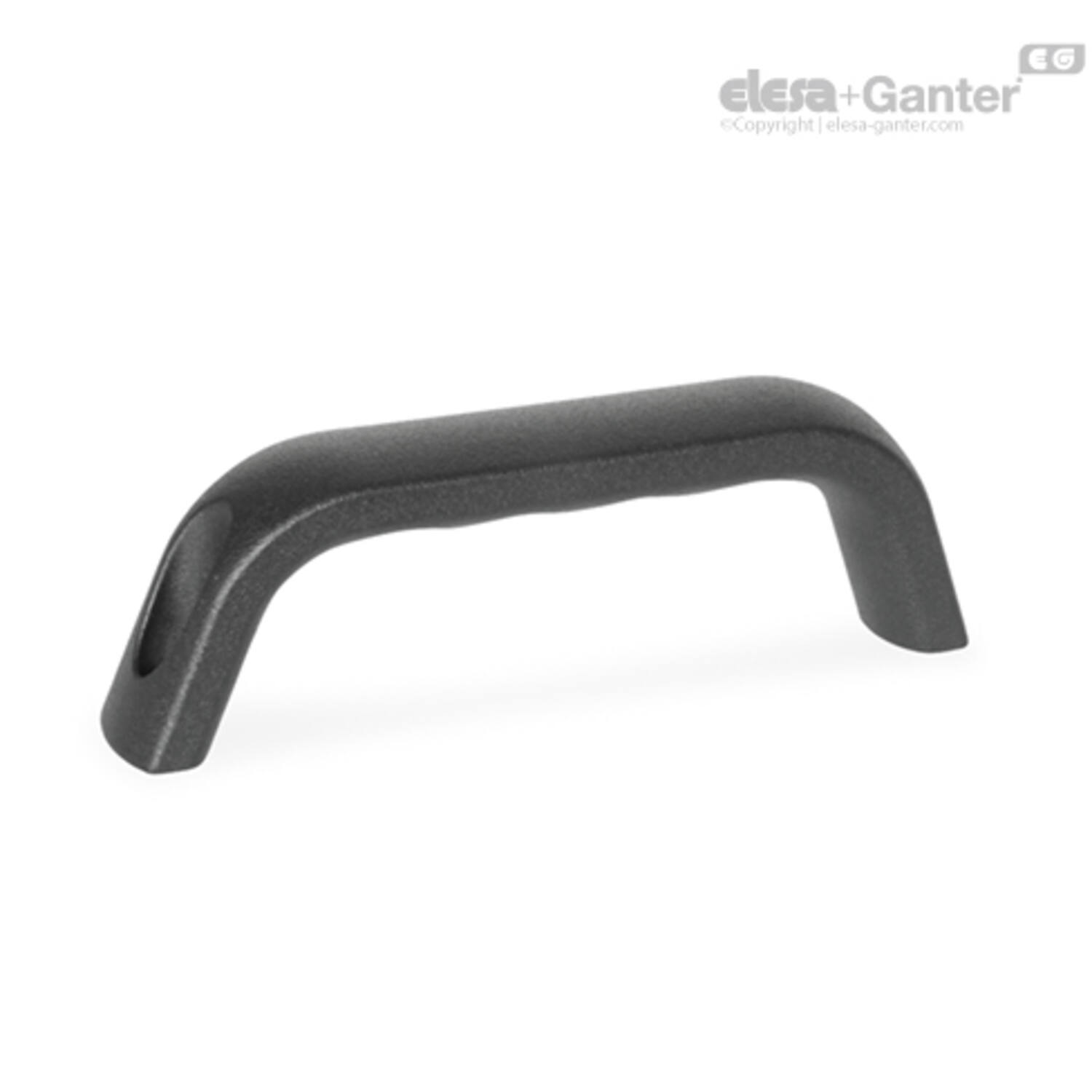

GN 328 cabinet “U” handles are made from die-cast aluminum and have excellent stability and ergonomic design. The finger recesses on the underside of the handle provide a specially comfortable grip.

In particular in combination with the larger GN 428 “U” handle, they meet the requirements of modern industrial design.

3On request
  • other finishes

Uitvoering

GN 328-A
GN 328-A Beugelgreep, aluminium, vingeruitsparingen, montage achterzijde, blind gat met binnendraad
GN 328-B
GN 328-B Beugelgreep, aluminium, vingeruitsparingen, montage voorzijde, doorlopend gat voor cilinderbout DIN 912
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
460119729 GN 328-120-A-BL
€ 8,54
460119688 GN 328-120-A-SR
€ 9,74
460119689 GN 328-120-A-SW
€ 9,74
460119648 GN 328-140-A-BL
€ 11,71
460119631 GN 328-140-A-SR
€ 13,01
460119690 GN 328-140-A-SW
€ 13,01

h2

d2

l1

l1 ±0.25

Gewicht (g)

a

d1

h1

t

B

l2
5 N.v.t. 120 120 112 14 M 6 44 13 22 141.2
5 N.v.t. 120 120 112 14 M 6 44 13 22 141.2
5 N.v.t. 120 120 112 14 M 6 44 13 22 141.2
6 N.v.t. 140 140 210 18 M 8 55 17 28 166.5
6 N.v.t. 140 140 210 18 M 8 55 17 28 166.5
6 N.v.t. 140 140 210 18 M 8 55 17 28 166.5
