GN 330
Kabels met aansluitkoppeling
GN 330
Kabels met aansluitkoppeling
Kunststof - vernikkeld messing

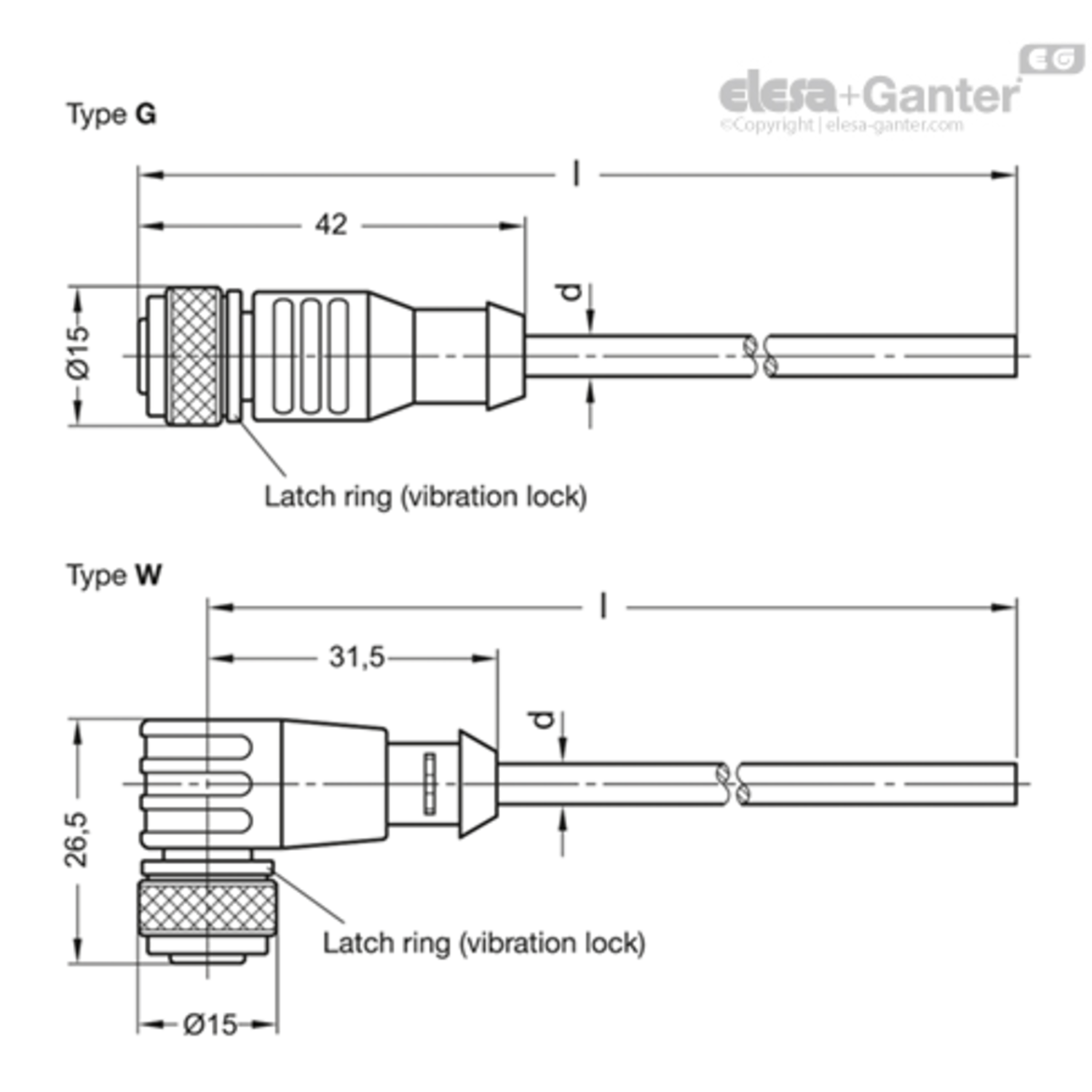

G = rechte aansluitkoppeling
W = haakse aansluitkoppeling
Omschrijving
Typen
- Type G: Aansluitkoppeling recht
- Type W: Aansluitkoppeling haaks 90°
Handgreep (behuizing)
Kunststof
Polyurethaan-Elastomeer TPU
Kabel (buitenmantel)
Polyurethaan PUR
zwart
Temperatuurbestendigheid: -40 °C ... +90 °C
Isolerende weerstand: > 109 Ω
Mate van vervuiling: 3 / 2
Conform EN 60664-1
Beschermklasse: IP67
(geschroefd)
conform EN 60529
Aansluitmoer M8x1 / M12x1
Messing, vernikkeld
Kabels met connectorkoppeling GN 330 worden gebruikt in combinatie met standaardelementen met een elektrische schakelfunctie.
- andere kabellengtes l1
Kabel met plug-in connector | d Buitendiameter | Dwarsdoorsnede | Bedrijfsspanning volgens IEC 60 664-1 | Nominale stroombelasting IEC 60512-3 | Contacttoewijzing |
3-polig (3-draads) met M8x1 | 4 | 3 x 0.25 mm2 | max. 60 V | 4 A | |
4-polig (4-draads) met M8x1 | 4.3 | 4 x 0.25 mm2 | max. 60 V | 4 A | |
4-polig (4-draads) met M12x1 | 5 | 4 x 0.34 mm2 | max. 250 V | 4 A | |
5-polig (5-draads) met M12x1 | 5 | 5 x 0.34 mm2 | max. 60 V | 4 A | |
8-polig (8-draads) met M12x1 | 6 | 8 x 0.25 mm2 | max. 30 V | 2 A | |
12-polig (12-draads) met M12x1 | 6 | 12 x 0.14 mm2 | max. 30 V | 1.5 A |
Deze aanpasbare kabel, geschikt voor sleepkettingen, heeft een buitenmantel van PUR en een kernisolatie van polypropyleen. Hij is vrij van pvc, silicone en halogenen. UL- en CSA-goedkeuringen zijn beschikbaar.
De kabel is ook bestand tegen olie, chemicaliën, hydrolyse, microben en lasvonken, en vlamvertragend onder IEC 60332-2-2, wat hem de perfecte keuze maakt voor tal van toepassingen.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d2 |
l1 |
l3 |
aantal contacten |
Gewicht (g) |
Verbinding |
l |
l4 |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|||||
100106324 | GN 330-M12x1-12-G-10 |
|
15 | 10 | N.v.t. | 12 | 400 | M 12 x 1 | 10 | N.v.t. | 42 | |||
100106325 | GN 330-M12x1-12-G-5 |
|
15 | 5 | N.v.t. | 12 | 230 | M 12 x 1 | 5 | N.v.t. | 42 | |||
100106323 | GN 330-M12x1-12-W-10 |
|
15 | 10 | 31.5 | 12 | 400 | M 12 x 1 | 10 | 26.5 | N.v.t. | |||
100106326 | GN 330-M12x1-12-W-5 |
|
15 | 5 | 31.5 | 12 | 230 | M 12 x 1 | 5 | 26.5 | N.v.t. | |||
100106365 | GN 330-M12x1-4-G-10 |
|
15 | 10 | N.v.t. | 4 | 400 | M 12 x 1 | 10 | N.v.t. | 42 | |||
100106370 | GN 330-M12x1-4-G-5 |
|
15 | 5 | N.v.t. | 4 | 230 | M 12 x 1 | 5 | N.v.t. | 42 | |||
470023592 | GN 330-M12x1-5-G-10 |
|
15 | n.v.t. | N.v.t. | 5 | 400 | M 12 x 1 | n.v.t. | N.v.t. | 42 | |||
100106371 | GN 330-M12x1-5-G-5 |
|
15 | 5 | N.v.t. | 5 | 230 | M 12 x 1 | 5 | N.v.t. | 42 | |||
100106375 | GN 330-M12x1-8-G-10 |
|
15 | 10 | N.v.t. | 8 | 400 | M 12 x 1 | 10 | N.v.t. | 42 | |||
100106380 | GN 330-M12x1-8-G-5 |
|
15 | 5 | N.v.t. | 8 | 230 | M 12 x 1 | 5 | N.v.t. | 42 | |||
100106385 | GN 330-M12x1-8-W-10 |
|
15 | 10 | 31.5 | 8 | 400 | M 12 x 1 | 10 | 26.5 | N.v.t. | |||
100106390 | GN 330-M12x1-8-W-5 |
|
15 | 5 | 31.5 | 8 | 230 | M 12 x 1 | 5 | 26.5 | N.v.t. | |||
470023593 | GN 330-M8x1-3-G-2 |
|
9.6 | 2 | N.v.t. | 3 | 100 | M 8 x 1 | n.v.t. | N.v.t. | 35 | |||
470023594 | GN 330-M8x1-3-G-5 |
|
9.6 | 5 | N.v.t. | 3 | 230 | M 8 x 1 | n.v.t. | N.v.t. | 35 | |||
470047494 | GN 330-M8x1-4-G-2 |
|
9.6 | n.v.t. | N.v.t. | 4 | 100 | M 8 x 1 | n.v.t. | N.v.t. | 35 | |||
470047495 | GN 330-M8x1-4-G-5 |
|
9.6 | n.v.t. | N.v.t. | 4 | 230 | M 8 x 1 | n.v.t. | N.v.t. | 35 |
