GN 333.3 Buisgrepen
GN 333.3 1

GN 333.3
Buisgrepen

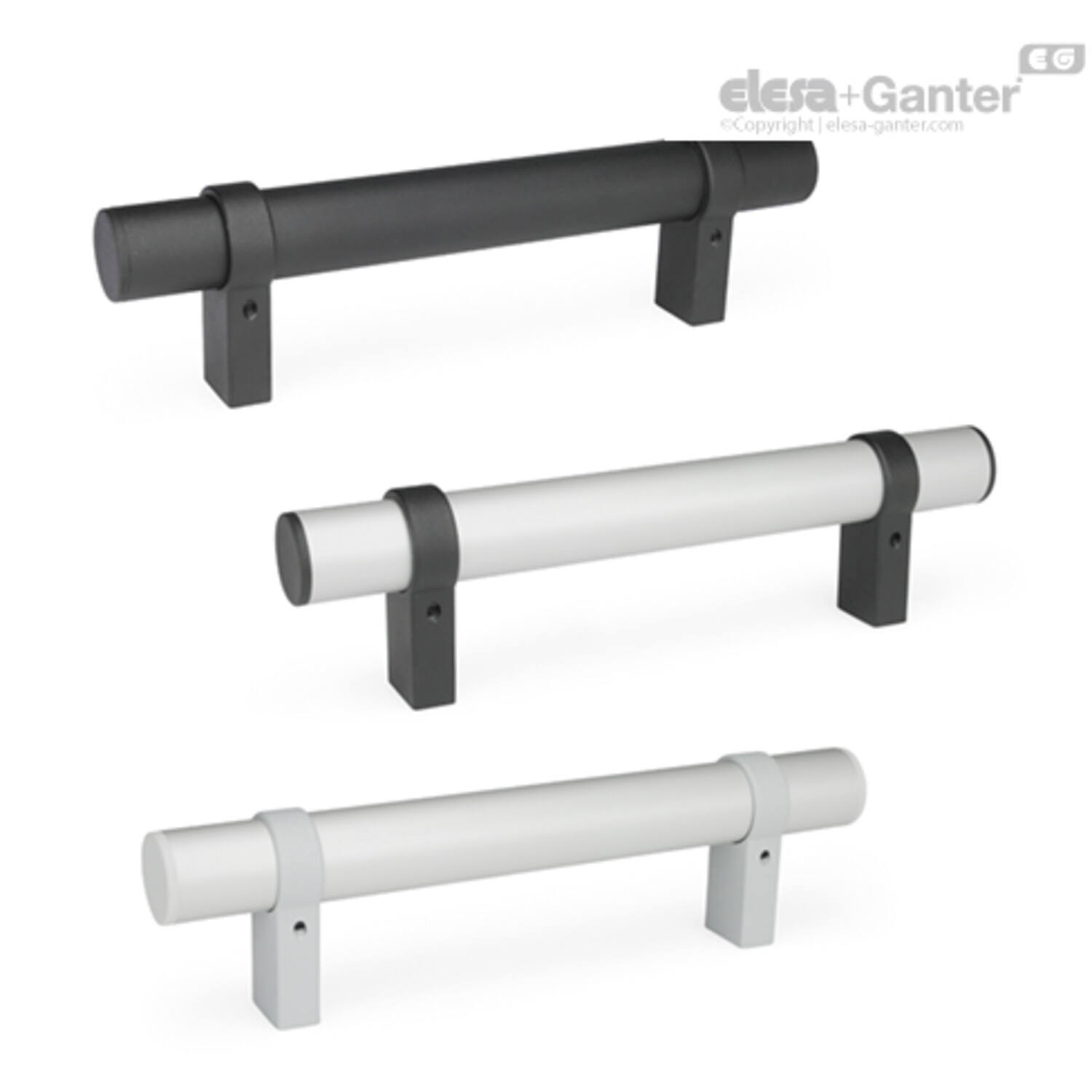

Montage aan achterzijnde, verplaatsbare zink spuitgiet steunvoeten, kunststof afwerkdoppen

SW = buis en steunvoet zwart RAL 9005 kunststofcoating
ELS = buis geanodiseerd, steunvoet zwart RAL 9005 kunststofcoating
ELG = buis geanodiseerd, steunvoet zilver RAL 9006 kunststofcoating

Bekijk volledig

Omschrijving

1Specification

Type

  • Type A: Mounting from the back (threaded blind bore)

Handle tube

Aluminum (wall thickness 1.5)

Handle legs

Zinc die casting

Powder coated

Tube / handle legs SW

Powder coated

Black, RAL 9005, textured finish

Cover

Plastic, black, matte finish

Tube ELS

Anodized, natural color

Handle legs

Black, RAL 9005, textured finish

Cover

Plastic, black, matte finish

Tube ELG

Anodized, natural color

Handle legs

Silver, RAL 9006, textured finish

Cover

Plastic, light gray, matte finish

2Information

The spacing of the attachment holes of the tubular handles GN 333.3 is adjustable.

Further handle legs can be added for very long tubular handles. Individual handle legs for tubular handles Ø 28 (type A) are available under GN 333.9.

Tubular handles GN 333.3 are supplied unassembled.

3Accessory4On request
  • Special lengths
5Technical information

Uitvoering

GN 333.3
GN 333.3 Buishandgreep , aluminium handvat, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100106085 GN 333.3-28-242-A-ELG
€ 47,04
100106086 GN 333.3-28-242-A-ELS
€ 47,04
100106087 GN 333.3-28-242-A-SW
€ 46,87
100106088 GN 333.3-28-292-A-ELG
€ 48,26
100106089 GN 333.3-28-292-A-ELS
€ 48,26
100106090 GN 333.3-28-292-A-SW
€ 48,51
100106091 GN 333.3-28-392-A-ELG
€ 50,61
100106092 GN 333.3-28-392-A-ELS
€ 50,61
100106093 GN 333.3-28-392-A-SW
€ 50,68
100106094 GN 333.3-28-492-A-ELG
€ 53,95
100106095 GN 333.3-28-492-A-ELS
€ 53,95
100106096 GN 333.3-28-492-A-SW
€ 54,00
100106097 GN 333.3-28-592-A-ELG
€ 57,66
100106098 GN 333.3-28-592-A-ELS
€ 57,66
100106099 GN 333.3-28-592-A-SW
€ 57,56

b2

h2

d2

D1

Lengte

Gewicht (g)

l ±0.25

b1

d1

t min

h1
14 66 M 8 28 242 300 242 25 28 15 50
14 66 M 8 28 242 300 242 25 28 15 50
14 66 M 8 28 242 300 242 25 28 15 50
14 66 M 8 28 292 320 292 25 28 15 50
14 66 M 8 28 292 320 292 25 28 15 50
14 66 M 8 28 292 320 292 25 28 15 50
14 66 M 8 28 392 375 392 25 28 15 50
14 66 M 8 28 392 375 392 25 28 15 50
14 66 M 8 28 392 375 392 25 28 15 50
14 66 M 8 28 492 420 492 25 28 15 50
14 66 M 8 28 492 420 492 25 28 15 50
14 66 M 8 28 492 420 492 25 28 15 50
14 66 M 8 28 592 480 592 25 28 15 50
14 66 M 8 28 592 480 592 25 28 15 50
14 66 M 8 28 592 480 592 25 28 15 50
