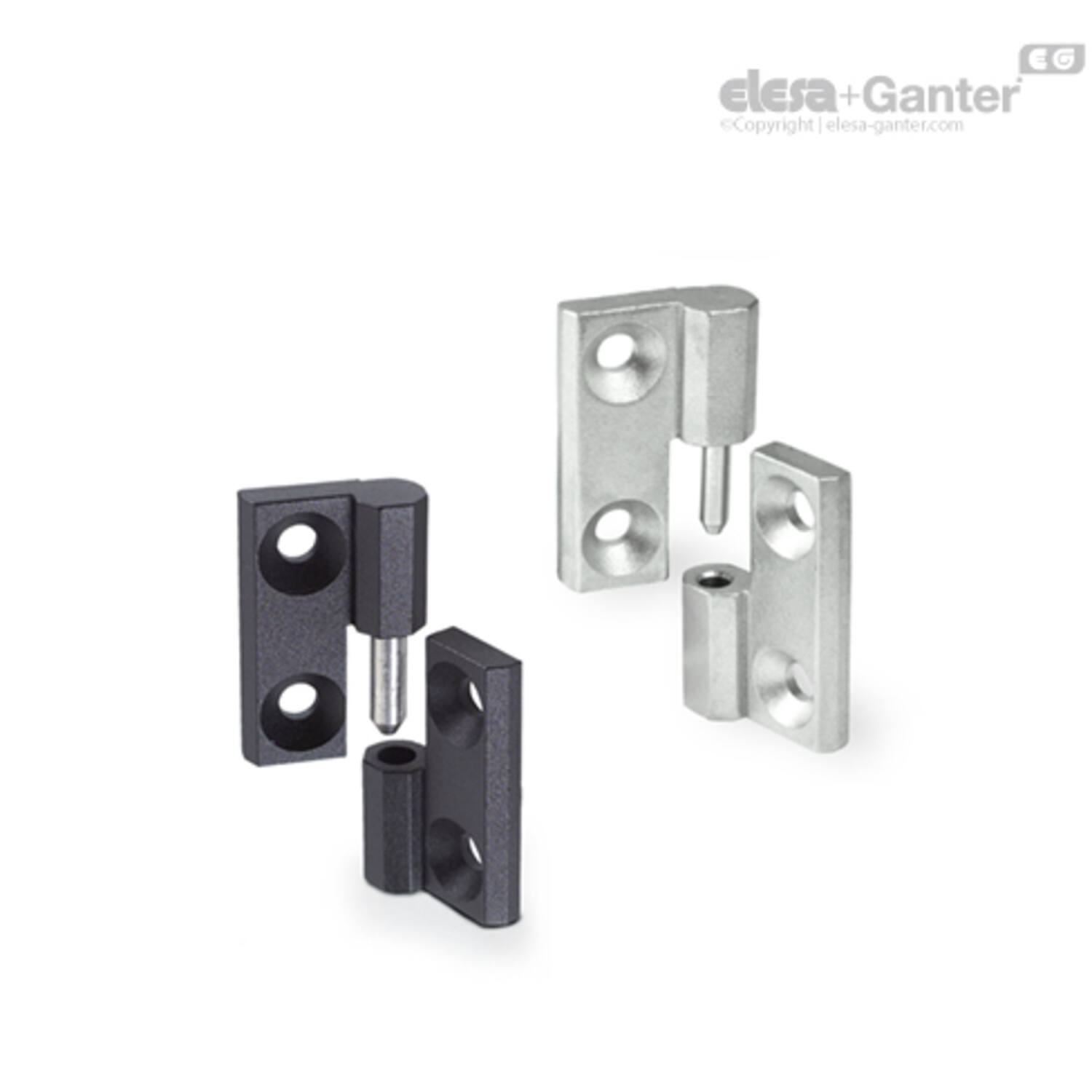

GN 337 Uitneembare scharnieren
GN 337-NI 1

GN 337
Uitneembare scharnieren

Zink spuitgiet / RVS (1.4308 = AISI CF-8), pen: RVS (1.4305 = AISI 303)

1 = vaste scharnierpen rechts
2 = vaste scharnierpen links


ZD = zink spuitgiet
NI = RVS

SR = zilver RAL 9006 matte kunststofcoating
SW = zwart RAL 9005 matte kunststofcoating

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type A: 2x2 boringen voor verzonken schroeven

Identificatienr.

  • Versie 1: vast lager (pen) rechts
  • Versie 2: vast lager (pen) links

Uitvoering in zinkspuitgietwerk ZD

Zinkspuitgietwerk

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

zilver, RAL 9006, textuurafwerking SR

Uitvoering in roestvrij staal NI

RVS AISI CF-8

mat gestraald GS

Pen

Roestvrij staal AISI 303

2Technische informatie

Uitvoering

GN 337-ZD
GN 337-ZD Paumelle, zink spuitgiet met kunststofcoating, RVS pen, kunststof ring, met verzonken montagegaten
GN 337-NI
GN 337-NI Paumelle, RVS, RVS pen, kunststof ring, met verzonken montagegaten
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100420152 GN 337-NI-40-40-A-1-GS
€ 18,54
100420153 GN 337-NI-40-40-A-2-GS
€ 18,54
100420154 GN 337-NI-50-50-A-1-GS
€ 21,33
100420155 GN 337-NI-50-50-A-2-GS
€ 21,33
100420156 GN 337-NI-60-60-A-1-GS
€ 26,91
100420157 GN 337-NI-60-60-A-2-GS
€ 26,91

h2

d2

l1

l3

Gewicht (g)

d1

h1

h3

h4 +0.5

m2

l2

m1
5 4 40 16 50 5.3 9 5.5 11 25 40 25
5 4 40 16 60 5.3 9 5.5 11 25 40 25
6 6 50 21 100 6.4 11.5 6.5 13 30 50 30
6 6 50 21 100 6.4 11.5 6.5 13 30 50 30
8 8 60 26 200 8.3 15 8.5 17 36 60 36
8 8 60 26 200 8.3 15 8.5 17 36 60 36
