Omschrijving
Type
- Type B: montage aan beide kanten
RVS precisiegietwerk AISI CF-8 NI
Mat gestraalde afwerking GS

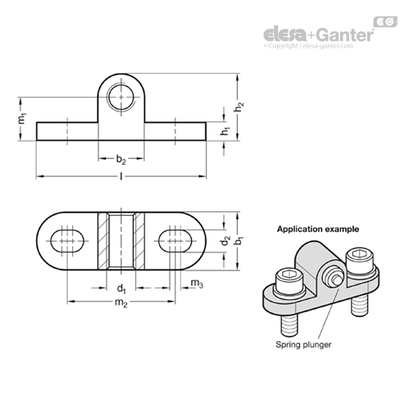

Montageblokken GN 3492 bevestigen snel en eenvoudig standaarddelen met buitendraad, zoals verende drukstukken of stelbouten, die loodrecht op het montagevlak staan. De sleufgaten en fixeerdraad maken het mogelijk om de montageblokken in twee richtingen te positioneren.
Om onbedoelde verstelling te vermijden, kan het standaarddeel worden vastgezet met een klemdraadborging, een borgmoer of een draadstift.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470157798 | GN 3492-10-M5-B-NI-GS |
|
|||
| 470157799 | GN 3492-12-M6-B-NI-GS |
|
|||
| 470157800 | GN 3492-16-M8-B-NI-GS |
|
|||
| 470157801 | GN 3492-20-M10-B-NI-GS |
|
|||
| 470157797 | GN 3492-8-M4-B-NI-GS |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
b2 |
h2 |
Lengte |
Gewicht (g) |
b1 |
d1 |
h1 |
d2 Voor schroef |
m2 |
m3 |
m1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 12 | 32 | 9 | 10 | M 5 | 3.5 | M 4 | 20 | 2 | 8 |
| 10 | 15 | 38 | 15 | 12 | M 6 | 4 | M 5 | 24 | 2.5 | 10 |
| 13 | 18.5 | 47 | 35 | 16 | M 8 | 5 | M 6 | 30 | 3 | 12 |
| 16 | 23 | 60 | 58 | 20 | M 10 | 6 | M 8 | 38 | 4 | 15 |
| 7 | 9.5 | 25 | 5 | 8 | M 4 | 2.5 | M 3 | 16 | 1.5 | 6 |
