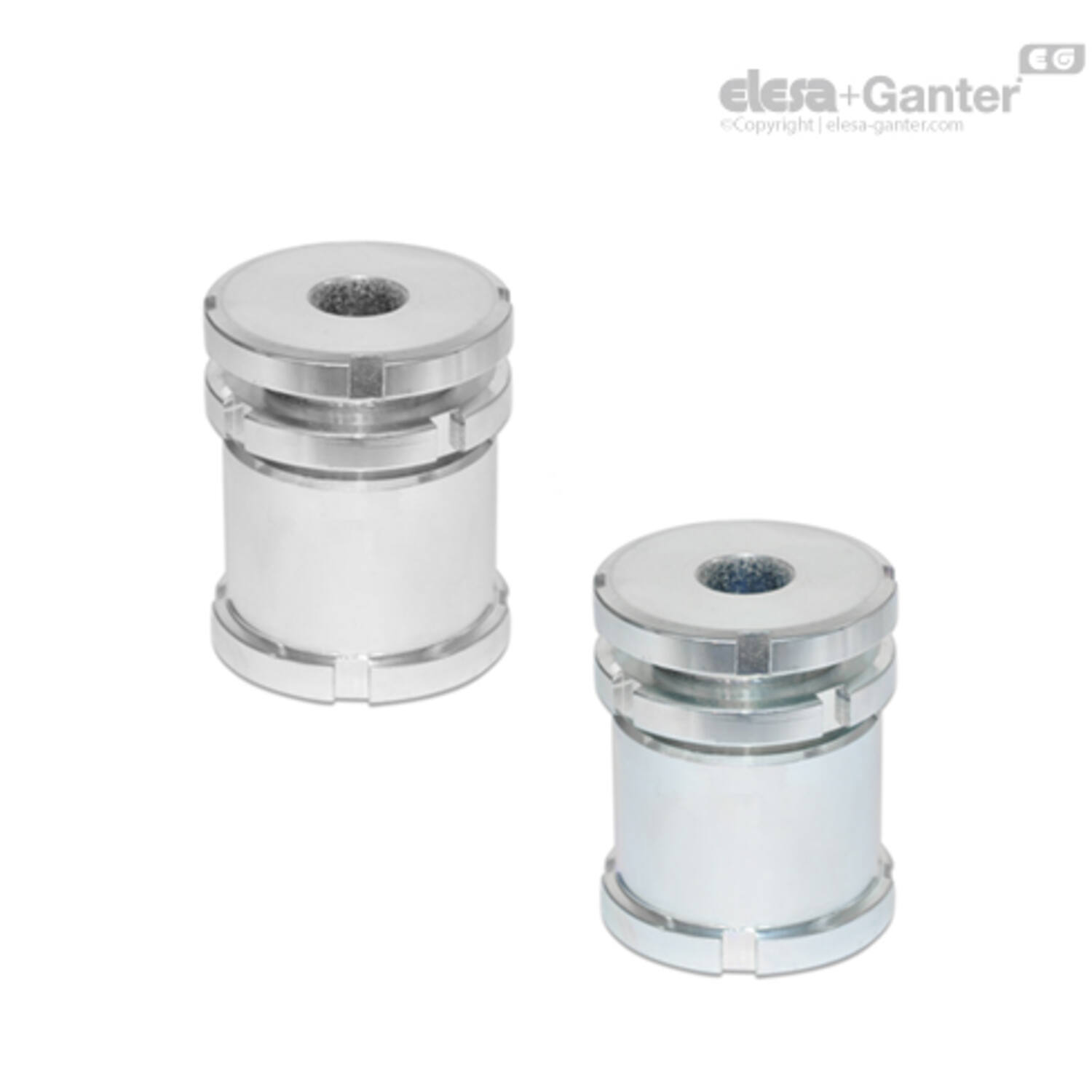

GN 350 Nivelleer elementen
GN 350 1

GN 350
Nivelleer elementen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: zonder borgmoer
  • Type AK: met borgmoer

Uitvoering in staal

Staal, 1.7225 (42 CrMo 4V) ST

Verzinkt, blauw gepassiveerd

Uitvoering in roestvast staal

Roestvrij staal AISI 303

(X 10 CrNiS 18-9) NI

F1: max. totale belasting

F2: max. belasting na aftrek van de maximale voorbelasting

  • voor schroeven 8,8 µ = 0,125 (stalen uitvoering)
  • voor schroeven 6,8 µ = 0,14 (roestvrijstalen uitvoering)
2Informatie

Nivelleersets GN 350 worden gebruikt voor nivellerings- en koppelingsbewerkingen. Ze bestaan uit een bovenhuls met schroefdraad en een onderhuls met binnendraad. De fijne draad maakt een traploze en nauwkeurige instelling en vergrendeling met behulp van de C-moersleutel mogelijk DIN 1810 . Een borgring dient ook als hoogtebegrenzer voor de max. hoogte.

Normaal gesproken wordt deze schroef permanent en veilig vergrendeld door de statische belasting die ontstaat wanneer de montageschroef wordt aangedraaid.

Als dit niet voldoende is, wordt het gebruik van een borgmoer (type AK) aanbevolen.

3Technische informatie

4Toebehoren
  • C-moersleutel DIN 1810 (codenr. zie tabel)

Uitvoering

GN 350
GN 350 Nivelleer elementen
GN 350-NI
GN 350-NI Nivelleer elementen, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100981676 GN 350-25-6,6-A-ST
€ 38,28
100981674 GN 350-25-6,6-AK-ST
€ 42,48
100981680 GN 350-32-11-A-ST
€ 47,02
100981678 GN 350-32-11-AK-ST
€ 54,14
100981684 GN 350-32-6,6-A-ST
€ 47,02
100981682 GN 350-32-6,6-AK-ST
€ 53,34
100981688 GN 350-32-9-A-ST
€ 47,02
100981686 GN 350-32-9-AK-ST
€ 52,75
100981803 GN 350-45-11-A-ST
€ 59,88
100981801 GN 350-45-11-AK-ST
€ 75,98
100981807 GN 350-45-13,5-A-ST
€ 59,88
100981805 GN 350-45-13,5-AK-ST
€ 75,25
100981811 GN 350-45-17,5-A-ST
€ 59,88
100981809 GN 350-45-17,5-AK-ST
€ 74,86
100981815 GN 350-58-17,5-A-ST
€ 89,04
100981813 GN 350-58-17,5-AK-ST
€ 109,48
100981819 GN 350-58-22-A-ST
€ 89,04
100981817 GN 350-58-22-AK-ST
€ 108,43
100981823 GN 350-58-26-A-ST
€ 89,04
100981821 GN 350-58-26-AK-ST
€ 107,95
100981827 GN 350-70-22-A-ST
€ 138,15
100981825 GN 350-70-22-AK-ST
€ 163,89
100981831 GN 350-70-26-A-ST
€ 138,15
100981829 GN 350-70-26-AK-ST
€ 163,04
100981835 GN 350-70-33-A-ST
€ 138,15
100981833 GN 350-70-33-AK-ST
€ 161,43
100981839 GN 350-80-26-A-ST
€ 189,51
100981837 GN 350-80-26-AK-ST
€ 207,16
100981843 GN 350-80-33-A-ST
€ 187,61
100981841 GN 350-80-33-AK-ST
€ 204,08
100981847 GN 350-80-39-A-ST
€ 186,76
100981845 GN 350-80-39-AK-ST
€ 203,01

h2

d2

voor schroef

Gewicht (g)

Code Nr voor C Spanner

d1

Stat.belast. F in kN F2

h1

h3

d3

stat.belast. F in kN F1

r
43 6.6 M 6 68 DIN 1810-A25-28 25 DIN 1810-A25-28 28 15 M 15 x 1 40 M 6
43 6.6 M 6 78 DIN 1810-A25-28 25 DIN 1810-A25-28 33 10 M 15 x 1 40 M 6
55 11 M 10 144 DIN 1810-A30-32 32 DIN 1810-A30-32 35 20 M 20 x 1 65 M 10
55 11 M 10 166 DIN 1810-A30-32 32 DIN 1810-A30-32 41 14 M 20 x 1 65 M 10
55 6.6 M 6 161 DIN 1810-A30-32 32 DIN 1810-A30-32 35 20 M 20 x 1 65 M 6
55 6.6 M 6 179 DIN 1810-A30-32 32 DIN 1810-A30-32 41 14 M 20 x 1 65 M 6
55 9 M 8 152 DIN 1810-A30-32 32 DIN 1810-A30-32 35 20 M 20 x 1 65 M 8
55 9 M 8 172 DIN 1810-A30-32 32 DIN 1810-A30-32 41 14 M 20 x 1 65 M 8
67 11 M 10 372 DIN 1810-A45-50 45 DIN 1810-A45-50 42 25 M 30 x 1.5 120 M 10
67 11 M 10 409 DIN 1810-A45-50 45 DIN 1810-A45-50 49 18 M 30 x 1.5 120 M 10
67 13.5 M12 397 DIN 1810-A45-50 45 DIN 1810-A45-50 42 25 M 30 x 1.5 120 M 12
67 13.5 M12 393 DIN 1810-A45-50 45 DIN 1810-A45-50 49 18 M 30 x 1.5 120 M 12
67 17.5 M 16 318 DIN 1810-A45-50 45 DIN 1810-A45-50 42 25 M 30 x 1.5 120 M 16
67 17.5 M 16 365 DIN 1810-A45-50 45 DIN 1810-A45-50 49 18 M 30 x 1.5 120 M 16
86 17.5 M 16 782 DIN 1810-A58-62 58 DIN 1810-A58-62 54 32 M 40 x 1.5 210 M 16
86 17.5 M 16 882 DIN 1810-A58-62 58 DIN 1810-A58-62 63 23 M 40 x 1.5 210 M 16
86 22 M 20 730 DIN 1810-A58-62 58 DIN 1810-A58-62 54 32 M 40 x 1.5 210 M 20
86 22 M 20 823 DIN 1810-A58-62 58 DIN 1810-A58-62 63 23 M 40 x 1.5 210 M 20
86 26 M 24 666 DIN 1810-A58-62 58 DIN 1810-A58-62 54 32 M 40 x 1.5 210 M 24
86 26 M 24 762 DIN 1810-A58-62 58 DIN 1810-A58-62 63 23 M 40 x 1.5 210 M 24
106 22 M 20 1440 DIN 1810-A68-75 70 DIN 1810-A68-75 66 40 M 50 x 1.5 330 M 20
106 22 M 20 1595 DIN 1810-A68-75 70 DIN 1810-A68-75 77 29 M 50 x 1.5 330 M 20
106 26 M 24 1360 DIN 1810-A68-75 70 DIN 1810-A68-75 66 40 M 50 x 1.5 330 M 24
106 26 M 24 1516 DIN 1810-A68-75 70 DIN 1810-A68-75 77 29 M 50 x 1.5 330 M 24
106 33 M 30 1200 DIN 1810-A68-75 70 DIN 1810-A68-75 66 40 M 50 x 1.5 330 M 30
106 33 M 30 1344 DIN 1810-A68-75 70 DIN 1810-A68-75 77 29 M 50 x 1.5 330 M 30
126 26 M 24 2167 DIN 1810-A80-90 80 DIN 1810-A80-90 76 50 M 60 x 2 495 M 24
126 26 M 24 2200 DIN 1810-A80-90 80 DIN 1810-A80-90 87 39 M 60 x 2 495 M 24
126 33 M 30 2000 DIN 1810-A80-90 80 DIN 1810-A80-90 76 50 M 60 x 2 495 M 30
126 33 M 30 2140 DIN 1810-A80-90 80 DIN 1810-A80-90 87 39 M 60 x 2 495 M 30
126 39 M 36 1850 DIN 1810-A80-90 80 DIN 1810-A80-90 76 50 M 60 x 2 495 M 36
126 39 M 36 1840 DIN 1810-A80-90 80 DIN 1810-A80-90 87 39 M 60 x 2 495 M 36
