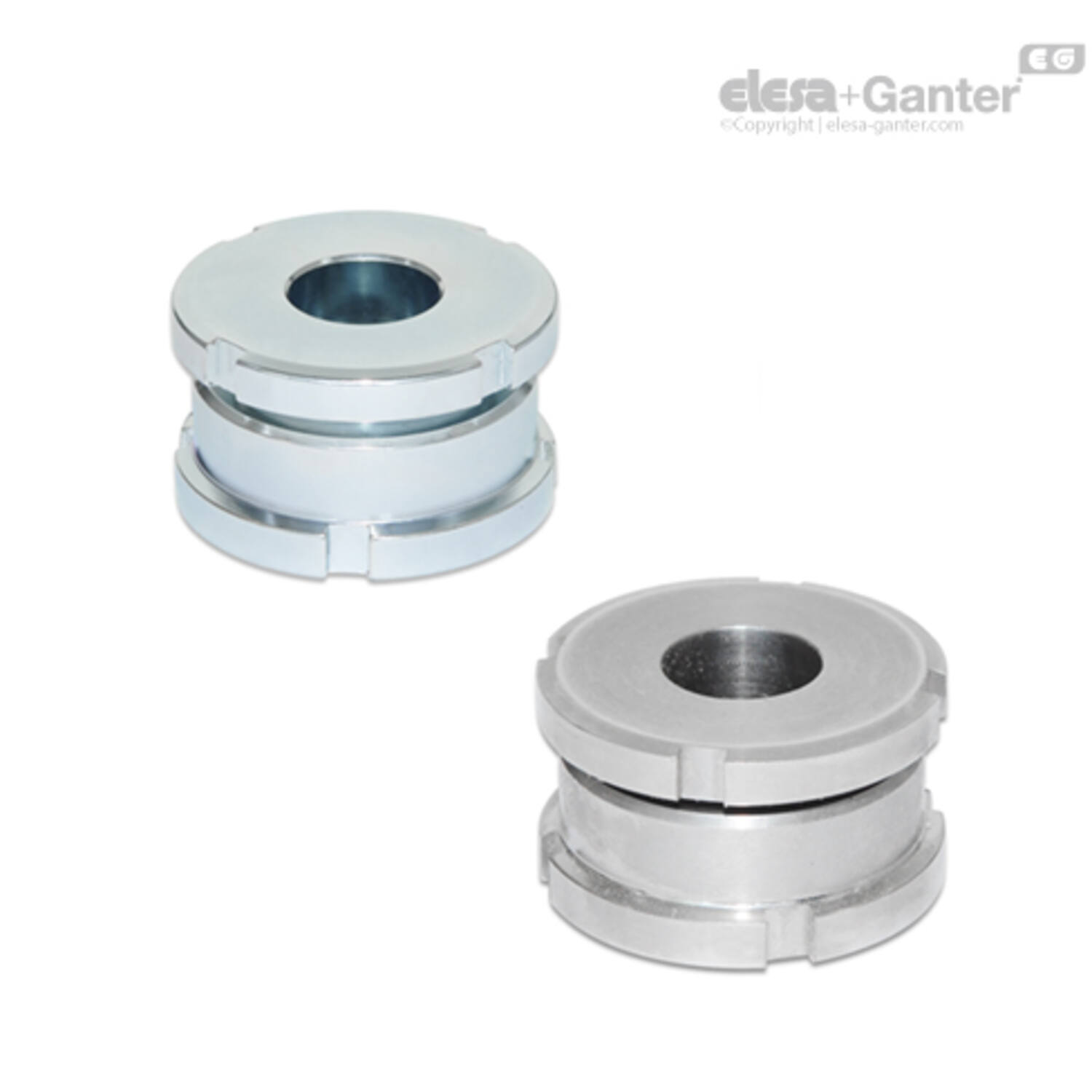

GN 350.1 Nivelleer elementen
GN 350.1-NI 1

GN 350.1
Nivelleer elementen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1 Specificatie

Typen

  • Type A: zonder borgmoer
  • Type AK: met borgmoer

Uitvoering in staal

Staal, 1.7225 (42 CrMo 4V) ST

Verzinkt, blauw gepassiveerd

Uitvoering in RVS

RVS AISI 303 NI

(X 10 CrNiS 18-9)

F1: max. totale belasting

F2: max. belasting na aftrek van de maximale voorbelasting

  • voor schroeven 8,8 µ = 0,125 (stalen uitvoering)
  • voor schroeven 6,8 µ = 0,14 (RVS-uitvoering)
 2 Informatie

Nivelleersets GN 350.1 worden gebruikt voor het nivelleren, aanpassen en koppelen van bewerkingen als kleine afmetingen zijn gegeven.

Ze bestaan uit een bovenhuls met schroefdraad en een onderhuls met binnendraad. De fijne draad maakt een traploze en nauwkeurige instelling en vergrendeling met behulp van de C-moersleutel mogelijk DIN 1810. Een borgring dient ook als hoogtebegrenzer voor de max. hoogte.


 3 Technische informatie 4 Toebehoren
  • C-spansleutel DIN 1810 (codenummer, zie tabel)

Uitvoering

GN 350.1
GN 350.1 Nivelleer elementen
GN 350.1-NI
GN 350.1-NI Nivelleer elementen, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100981589 GN 350.1-25-6,6-A-NI
€ 44,75
109511200 GN 350.1-25-6,6-AK-NI
€ 67,91
100981591 GN 350.1-32-11-A-NI
€ 56,61
109511210 GN 350.1-32-11-AK-NI
€ 83,35
100981593 GN 350.1-32-6,6-A-NI
€ 56,61
109511220 GN 350.1-32-6,6-AK-NI
€ 83,35
100981595 GN 350.1-32-9-A-NI
€ 56,61
109511230 GN 350.1-32-9-AK-NI
€ 83,35
100981597 GN 350.1-45-11-A-NI
€ 84,25
109511240 GN 350.1-45-11-AK-NI
€ 117,49
100981599 GN 350.1-45-13,5-A-NI
€ 84,25
109511250 GN 350.1-45-13,5-AK-NI
€ 117,49
100981601 GN 350.1-45-17,5-A-NI
€ 84,25
109511260 GN 350.1-45-17,5-AK-NI
€ 117,49
100981603 GN 350.1-58-17,5-A-NI
€ 115,05
109511270 GN 350.1-58-17,5-AK-NI
€ 165,41
100981605 GN 350.1-58-22-A-NI
€ 115,05
109511280 GN 350.1-58-22-AK-NI
€ 165,41
100981607 GN 350.1-58-26-A-NI
€ 115,05
109511290 GN 350.1-58-26-AK-NI
€ 165,41
100981617 GN 350.1-70-22-A-NI
€ 165,46
109511300 GN 350.1-70-22-AK-NI
€ 212,52
100981619 GN 350.1-70-26-A-NI
€ 165,46
109511310 GN 350.1-70-26-AK-NI
€ 212,52
100981621 GN 350.1-70-33-A-NI
€ 165,43
109511320 GN 350.1-70-33-AK-NI
€ 212,52
100981623 GN 350.1-80-26-A-NI
€ 210,18
109511330 GN 350.1-80-26-AK-NI
€ 289,36
100981625 GN 350.1-80-33-A-NI
€ 210,18
109511340 GN 350.1-80-33-AK-NI
€ 289,36
100981627 GN 350.1-80-39-A-NI
€ 210,18
109511350 GN 350.1-80-39-AK-NI
€ 289,36

h2

d2

stat.belast. F in kN

voor schroef

Gewicht (g)

Code Nr voor C Spanner

d1

Stat.belast. F in kN F2

h1

h3

d3

stat.belast. F in kN F1

r
19 6.6 27.1 M 6 43 DIN 1810-A25-28 25 verwijderen 15 4 M 15 x 1 20.2 1100
24 6.6 27.1 M 6 159 DIN 1810-A25-28 25 verwijderen 20 4 M 15 x 1 20.2 1100
23 11 43.4 M 10 60 DIN 1810-A30-32 32 verwijderen 18 5 M 20 x 1 23.4 1100
29 11 43.4 M 10 114 DIN 1810-A30-32 32 verwijderen 24 5 M 20 x 1 23.4 1100
23 6.6 43.4 M 6 93 DIN 1810-A30-32 32 verwijderen 18 5 M 20 x 1 verwijderen 1100
29 6.6 43.4 M 6 128 DIN 1810-A30-32 32 verwijderen 24 5 M 20 x 1 verwijderen 1100
23 9 43.4 M 8 87 DIN 1810-A30-32 32 verwijderen 18 5 M 20 x 1 30.8 1100
29 9 43.4 M 8 119 DIN 1810-A30-32 32 verwijderen 24 5 M 20 x 1 30.8 1100
29 11 1100 M 10 216 DIN 1810-A45-50 45 verwijderen 22 7 M 30 x 1.5 verwijderen 1100
36 11 1100 M 10 320 DIN 1810-A45-50 45 verwijderen 29 7 M 30 x 1.5 verwijderen 1100
29 13.5 1100 M12 207 DIN 1810-A45-50 45 verwijderen 22 7 M 30 x 1.5 54.8 1100
36 13.5 1100 M12 209 DIN 1810-A45-50 45 verwijderen 29 7 M 30 x 1.5 54.8 1100
29 17.5 1100 M 16 188 DIN 1810-A45-50 45 verwijderen 22 7 M 30 x 1.5 28.9 1100
36 17.5 1100 M 16 289 DIN 1810-A45-50 45 verwijderen 29 7 M 30 x 1.5 28.9 1100
37 17.5 1100 M 16 450 DIN 1810-A58-62 58 verwijderen 28 9 M 40 x 1.5 92.9 1100
46 17.5 1100 M 16 665 DIN 1810-A58-62 58 verwijderen 37 9 M 40 x 1.5 92.9 1100
37 22 1100 M 20 418 DIN 1810-A58-62 58 verwijderen 28 9 M 40 x 1.5 verwijderen 1100
46 22 1100 M 20 618 DIN 1810-A58-62 58 verwijderen 37 9 M 40 x 1.5 verwijderen 1100
37 26 1100 M 24 386 DIN 1810-A58-62 58 verwijderen 28 9 M 40 x 1.5 verwijderen 1100
46 26 1100 M 24 574 DIN 1810-A58-62 58 verwijderen 37 9 M 40 x 1.5 verwijderen 1100
43 22 225 M 20 788 DIN 1810-A68-75 70 verwijderen 33 10 M 50 x 1.5 verwijderen 1100
54 22 225 M 20 1123 DIN 1810-A68-75 70 verwijderen 44 10 M 50 x 1.5 verwijderen 1100
43 26 225 M 24 744 DIN 1810-A68-75 70 verwijderen 33 10 M 50 x 1.5 97.3 1100
54 26 225 M 24 1069 DIN 1810-A68-75 70 verwijderen 44 10 M 50 x 1.5 97.3 1100
43 33 225 M 30 668 DIN 1810-A68-75 70 verwijderen 33 10 M 50 x 1.5 20.6 1100
54 33 225 M 30 756 DIN 1810-A68-75 70 verwijderen 44 10 M 50 x 1.5 20.6 1100
50 26 1100 M 24 1135 DIN 1810-A80-90 80 verwijderen 38 12 M 60 x 2 verwijderen 1100
61 26 1100 M 24 1565 DIN 1810-A80-90 80 verwijderen 49 12 M 60 x 2 195.3 1100
50 33 1100 M 30 1060 DIN 1810-A80-90 80 verwijderen 38 12 M 60 x 2 verwijderen 1100
61 33 1100 M 30 1440 DIN 1810-A80-90 80 verwijderen 49 12 M 60 x 2 118.6 1100
50 39 1100 M 36 965 DIN 1810-A80-90 80 verwijderen 38 12 M 60 x 2 verwijderen 1100
61 39 1100 M 36 1310 DIN 1810-A80-90 80 verwijderen 49 12 M 60 x 2 38.2 1100
